A mérőcellák 9 típusának megértése: Mérnöki kiválasztási útmutató

2026-06-08

A mérőcella típusa nem termékválasztás – ez mérnöki döntés

Híd cölöpalapozásban, alagúttámasztó rendszerekben, gátbiztonsági projektekben és mélyalapgödör-felügyeletben a rossz szenzor kiválasztásának költsége már egyszer is jóval meghaladja az alacsonyabb beszerzési árból származó megtakarítást. A terhelésérzékelő kiválasztása nem egyszerűen arról szól, hogy „melyik márkát vásároljuk meg”, hanem „melyik fizikai elv illik a teherhordó szerkezetemhez”. Ez a cikk a Kingmach kilenc érzékelőtermékét tekinti át, amelyek mind a vibrációs vezetéket (VW), mind a nyomáskülönbség-technológiát lefedik, hogy segítsenek a mérnököknek a ténylegesen mért fizikai paraméterek – például a koncentrált erő, az elosztott feszültség, a pórusvíznyomás és a vízszint – alapján pontosan összeállítani a berendezéseket, és elkerülni azt a gyakori hibát, hogy pusztán „hasonlónak látszó” érzékelőket választanak.”

Termék gyorsreferencia (gyorskereső)

Mért fizikai mennyiség	Ajánlott érzékelő	Alapvető technológia
Koncentrált erő – rúd/kábel átmenőlyuk	Üreges mérőcella JMZX-3XXXHAT	VW, többsoros gyűrűs szerkezet
Koncentrált erő – közvetlen tömörítés	Szilárd mérőcella JMZX-35XXHAT	VW, több húros tömör szerkezet
Axiális erő – rudak/kábelek hosszú távú megfigyelése	Axiális erőmérő JMZX-38XXAT	VW, Strain Isolation
Axiális erő – építési szakasz	Zsaluzat tengelyirányú erőmérő	VW, Konstrukció-tartós
Elosztott földnyomás	Földnyomáscella JMZX-50XXAT / 51XXAT	VW, nagy felületű nyomástartó felület
Pórusvíznyomás — mélyréteg	Piezométer JMZX-55XXHAT	VW, beágyazott típus
Vízszint — Vezetékes megfigyelőcső	Vízszintmérő JMYC-67XXAD	Nyomáskülönbség, RS485
Vízszint — Vezeték nélküli / Távoli terület	Vízszintmérő JMYC-67XXAWL	Nyomáskülönbség, 4G

Érzékelési technológiák a hatótávolság mögött

Két különálló érzékelő technológia fedi le ezt a kilenc termékből álló átfogó választékot. A vibrációs huzal (VW) technológia biztosítja az összes szerkezeti erőérzékelő és piezométer alapját. Egy VW érzékelő belsejében egy feszített acélhuzal vibrál természetes frekvencián. A környező rugalmas elem deformációja terhelés hatására eltolja a huzal feszültségét, ami megváltoztatja annak rezgési frekvenciáját. Ez a mérhető frekvencia-erő összefüggés képezi a mérés alapját. A VW technológia uralja a geotechnikai és szerkezeti állapotfigyelő (SHM) alkalmazásokat. Frekvenciaalapú kimenete teljesen immunis marad a kábelellenállás változásaival, a nedvesség behatolásával és az elektromágneses interferenciával (EMI) szemben. Ezek a pontos feltételek gyakran érvénytelenítik az ellenállásos nyúlásmérő érzékelőket földbe ásott, víz alá süllyesztett és hosszú távú helyszíni telepítéseknél.

A második család nyomáskülönbség-érzékelő technológiát alkalmaz. A nyomásérzékeny membrán hidrosztatikus folyadéknyomás hatására elhajlik. A beépített CPU és egy 16 bites AD konverter ezt a fizikai elhajlást digitális vízszint értékké alakítja. Ez a technológia kiválóan alkalmas nyílt vízszint monitorozásra. A szellőzős kábel kiküszöböli a légköri interferenciát, így az érzékelő pontosan működik a légköri ingadozások jelenlétében is. Ezek az érzékelők 4G vezeték nélküli vagy RS485 digitális jeleket bocsátanak ki a felügyelet nélküli távoli állomások számára, és milliméteres felbontást érnek el a vízszintcsövekben. A rezgőhuzalos piezométereket egyszerűen nem úgy tervezték, hogy megfeleljenek ezeknek a speciális nyíltvízi teljesítménykövetelményeknek. Végső soron az alaptechnológia biztosítja a platformot, de a projekt konkrét erőkonfigurációja határozza meg a pontos terméktípust.

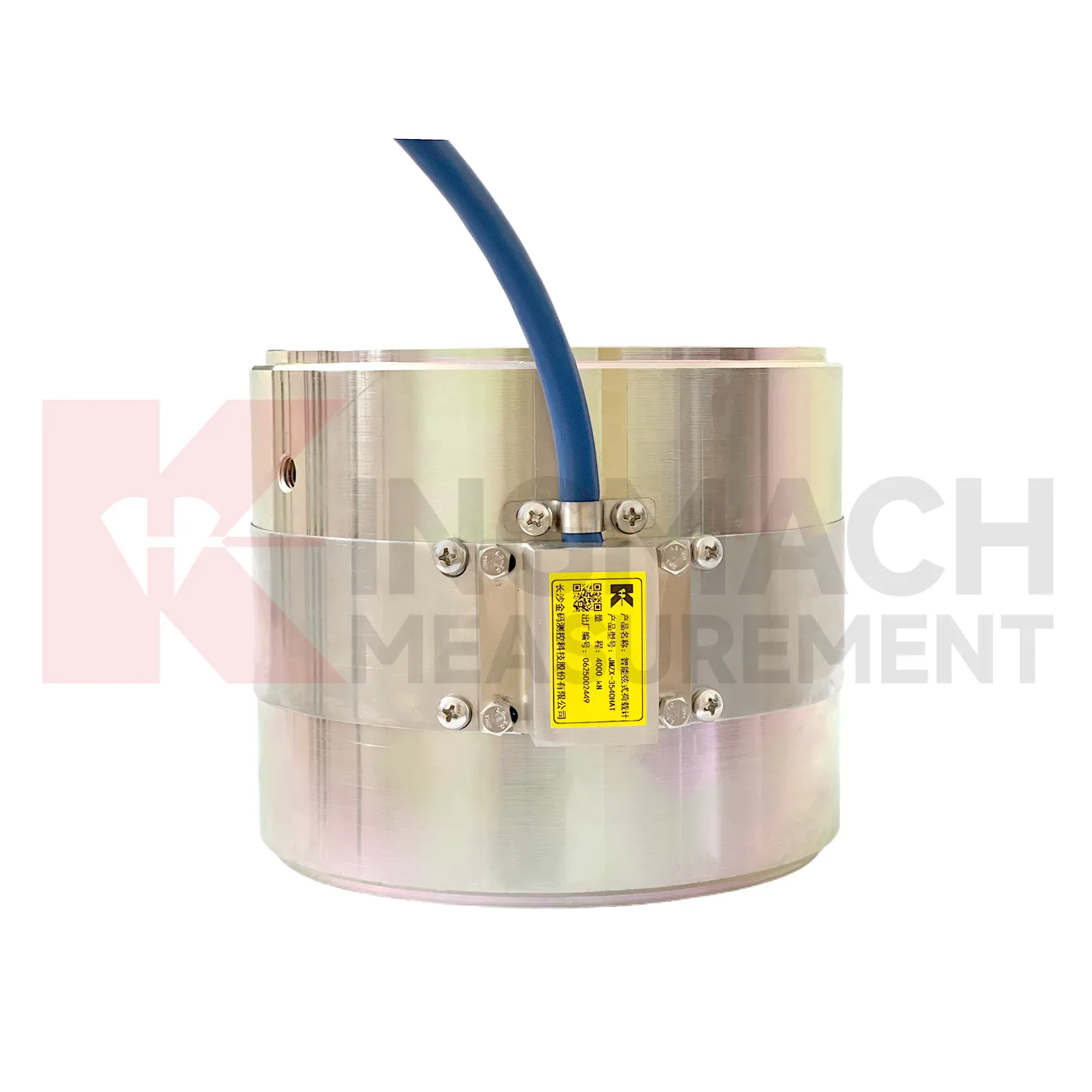

1. típus – Szilárd erőmérő cella: A szerkezeti tömörítési betét

A szilárd erőmérő cella közvetlenül hordozza a szerkezeti terhelést, nem csak érzékeli.

Betöltési útvonal: Az erő behatol az érzékelő felső csapágyfelületébe. Az erő ezután a tömör, rugalmas acéltest teljes keresztmetszeti területén áthalad. Végül az erő az alsó csapágyfelületen keresztül távozik.

Alkalmazások: A mérnökök ezt a típust használják a hídpillér-csapágyülések megfigyelésére és a cölöpterhelés tesztelésére. A cölöpvizsgálatnál a teljes tesztterhelés teljesen áthalad a cella testén. Ezenkívül szolgálja a hidraulikus emelőerő ellenőrzését az utófeszítési műveleteknél és az ideiglenes munkák kompressziós ellenőrzésénél.

Legfontosabb specifikációk: A kapacitások 1 000 és 10 000 kN között mozognak, szigorú 0,1 kN felbontás mellett a teljes tartományban. A modellek 3 karakterláncos konfigurációval rendelkeznek az alacsonyabb tartományokhoz és 6 karakterláncos konfigurációval a magasabb tartományokhoz. Az üzemi hőmérséklet -30°C és +80°C között mozog. Az egység névleges kapacitásának 300-400%-os túlterhelését tolerálja. A beépített HAT chip tárolja a kalibrációs együtthatókat, automatikusan korrigálja a hőmérsékletet, és 600 mérési rekordot ment el. Az érzékelő GB/T 13606-2007 tanúsítvánnyal rendelkezik.

Kemény határvonal: Ez a cella szilárd kialakítású, központi furat nélkül. A felhasználók nem szerelhetik fel semmilyen rúdra vagy kábelre, amelynek át kell haladnia az érzékelőn. Az adaptáció megkísérlése excentrikus terhelést hoz létre, amely érvényteleníti az összes rögzített mérést.

2. típus – Üreges mérőcella: Az átmenő rúd horgonyfigyelő

Az üreges mérőcella gyűrű alakú, 50 éves élettartammal.

Betöltési útvonal: Az érzékelő gyűrűs vagy gyűrű alakú testtel rendelkezik, központi furattal. Egy rúd, csavar vagy ín áthalad ezen a furaton anélkül, hogy a belső falhoz érintkezne. A szerkezeti anya vagy horgonylemez közvetlenül a gyűrű alakú felületen támaszkodik. A gyűrűtest egyenletesen összenyomódik a kerülete mentén, és több VW akkord átlagolja a jelet a teljes gyűrűn.

Alkalmazások: A gyakori alkalmazások közé tartozik az előfeszített horgonyok és kőzetcsavarok felügyelete. Hatékonyan méri a kábel erejét hidakban és támfalakban. A mérnökök támaszkodnak rá a gátak és a vízenergia-horgonyerő monitorozására. Ideális meglévő szerkezetek utólagos felügyeletére, mivel nem igényli a szerkezeti elem szétszerelését.

Legfontosabb specifikációk: A szabványos kapacitás 500 és 8000 kN között van, bár az egyedi modellek továbbra is elérhetők. 3-6 akkordos mérési konfigurációt használ. A tervezett élettartam 50 év. Ez a hosszú élettartam a többlépcsős stabilitáskezelt elasztikus acéltesten, az ultra-nagy szilárdságú VW-huzalokon és a nemzetközi szabványú horgonyhegesztésen alapul. A beépített HAT chip aktívan 800 mérési rekordot ment el. Kettős tanúsítvánnyal rendelkezik a GB/T 13606-2007 és a DL/T 269-2022 szerint. Ez utóbbi egy vízépítési szabvány, amely szigorúan kötelező a gát- és vízenergia-projektek betartásához.

Kemény határ: A gyűrű alakú geometriához megfelelő méretű átmenő rúd szükséges. Egy üreges cella átmenőtag nélküli lapos kompressziós kötegbe történő elhelyezése egyenetlen feszültségmezőt hoz létre, és nagyon megbízhatatlan leolvasásokat generál.

4. 3. típus – Axiális erőterhelésmérő: A kábel és a rugóstag erő mérése az idő függvényében

Az axiális erőmérő külön mérési rést foglal el a tömör és az üreges cellák között.

Betöltési útvonal: Az érzékelő közvetlenül egy hosszúkás szerkezeti elemhez csatlakozik, vagy rászorul. Aktívan méri az axiális erőkomponenst az elem elsődleges tengelye mentén. A kialakítás szándékosan elkülöníti az axiális erőt minden hajlítónyomatéktól. Egy szabványos tömörítőcella nem tudja biztosítani ezt a kritikus elkülönítési képességet.

Alkalmazások: Hosszú távú kábelerő-felügyeletet biztosít ferdekábeles hidakban, függőhidakban és fejlett lejtőstabilizáló rendszerekben. Felügyeli a támasztó- és visszakötési erőt a támfalakban és a mély ásásokban. Ezenkívül érzékeli a feszültség előtti ellazulást és a terhelés újraeloszlását a kábellel támasztott szerkezetekben azok élettartama alatt.

Legfontosabb specifikációk: Az érzékelő rezgőhuzal-érzékelést használ, párosítva egy beépített HAT intelligens chippel. A vásárlók választhatnak hagyományos VW kimenetet vagy intelligens RS485 digitális kimenetet. A kiválasztás egyszerűen a kábelek hosszától és attól függ, hogy a webhely használ-e automatizált adatgyűjtést.

Miért számít ez a típus?: Kábellel alátámasztott szerkezetekben a kábel fáradása vagy a horgony elhasználódása által okozott progresszív terhelés-újraeloszlás a rutin szemrevételezéssel láthatatlan marad. Az axiális erőmérő kvantitatív trendadatokat generál. Ezek az adatok pontosan megmondják a mérnököknek, hogy egy kábel évekkel azelőtt eléri a csereküszöböt, hogy bármilyen látható hiba megjelenne a szerkezeten.

5. 4. típus – Intelligens zsaluzati axiális erőmérő: építési fázisú terhelésbiztonság

Az intelligens zsaluzati axiális erőmérő egy teljesen más projektfázisot és felhasználói profilt szolgál ki.

Betöltési útvonal: Ugyanolyan axiális erőmérési elvet alkalmaz, mint a JMZX-38 modell. A mérnökök azonban ezt a verziót kifejezetten ideiglenes zsaluzattámaszokhoz, támasztékokhoz és hamisítványokhoz optimalizálták. A helyszíni csapatok többször telepítik és eltávolítják az érzékelőt, ahogy az építkezés fokozatosan halad előre a különböző emeleteken vagy szakaszokon.

Alkalmazások: Aktív betonzsaluzati támasztékterhelés-felügyeletet biztosít nagyobb öntések során. Biztosítja a támasztóerő-felügyeletet a sérülékeny meglévő szerkezetek szomszédságában található mély ásásokban. Ezenkívül alapvető hamisítás-felügyeletet biztosít hidak és magas szerkezetek építési szakaszában.

Miért fontos az építési fázis monitorozása?: A zsaluzás és az álfalak meghibásodása az épületek építésekor bekövetkező halálos szerkezeti összeomlások leggyakoribb okai közé tartozik. Valós idejű axiális erőadatok a támasztékokban azonnal azonosítják a veszélyes terhelés újraelosztását. Ez a veszélyes újraeloszlás gyakran a beton egyenetlen elhelyezéséből, a szomszédos nagy daruterhelésből vagy a hirtelen alámerülésből adódik. Az érzékelő jóval azelőtt észleli ezeket az anomáliákat, hogy a szerkezet elérné a katasztrofális meghibásodási küszöböt.

Kulcselőny: A gyártó erre a célra tervezte ezt az érzékelőt a hihetetlenül gyors telepítési ciklusokhoz és az aktív építkezéseken történő rendkívül masszív kezeléshez. Az intelligens HAT kimenet biztonságosan lehetővé teszi a valós idejű megjelenítést közvetlenül a helyszínen, dedikált adatgyűjtő rendszer nélkül.

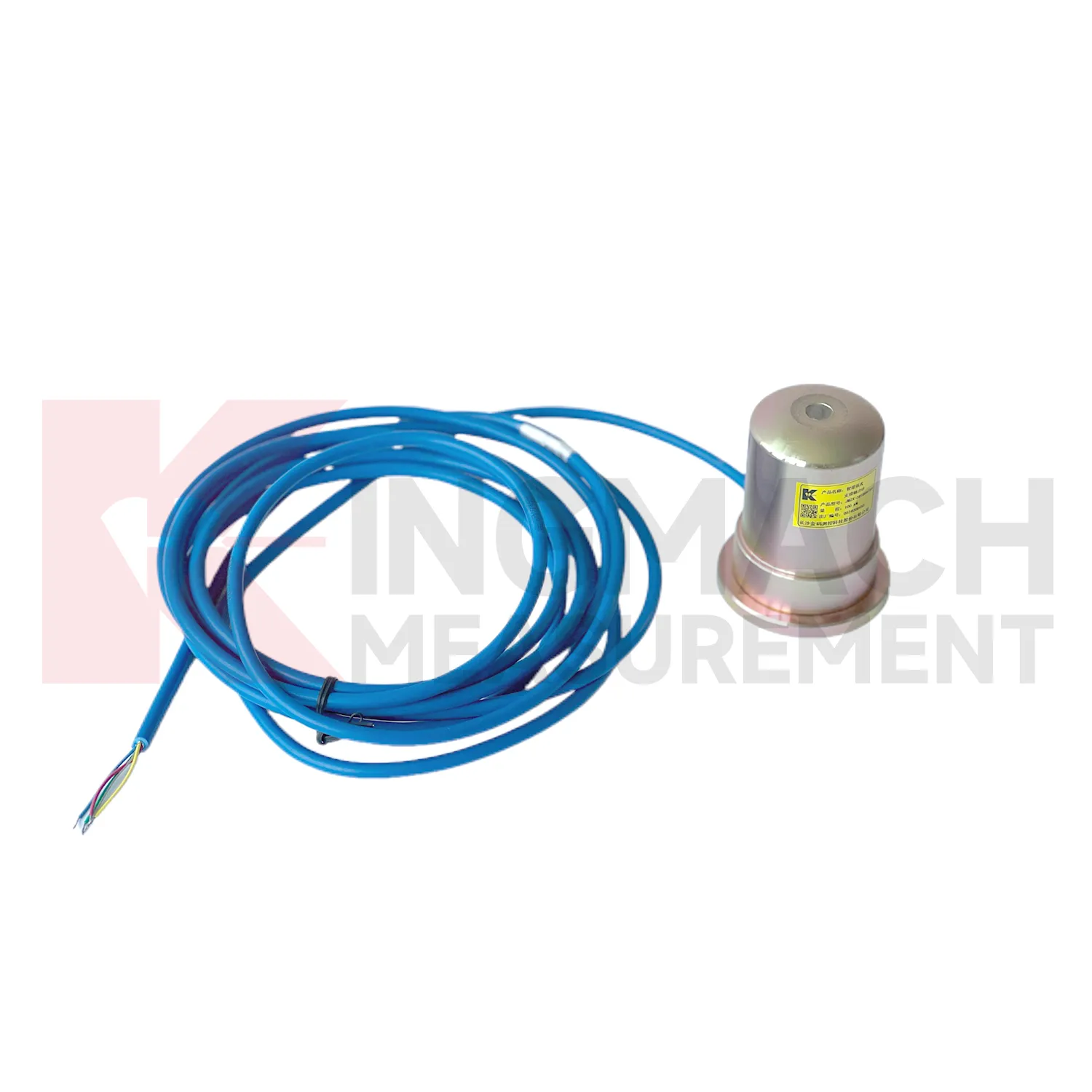

Intelligens zsaluzati axiális erőmérő geo

6. 5. típus – Földnyomáscella: Az elosztott talajérintkezési feszültség mérése

A földnyomáscellák olyan összetett mérési problémát oldanak meg, amelyet semmilyen más érzékelőtípus nem tud megoldani.

A mérési probléma: A talaj elosztott érintkezési feszültséget fejt ki széles felületen, nem pedig egyedi pontterhelésként. Az egyetlen ponton elhelyezett hagyományos erőmérő cella csak pontosan azon a ponton olvassa le a nagymértékben lokalizált feszültséget. Ez a helyi leolvasás lényegesen magasabb vagy alacsonyabb lehet, mint a valódi átlagos szerkezeti terhelés. A földnyomáscella kivételesen nagy lapos felülettel rendelkezik. Ez a nagy felület hatékonyan átlagolja a nagy részecskeméret-ingadozások, a tömörítési egyenetlenség és a véletlenszerű aggregátum klaszterezés által okozott feszültségkoncentrációkat.

Két Változat:

A JMZX-50XXAT szabványos modellként szolgál. Aktívan felügyeli a támfalakat, a föld alatti építményeket, az alagutak burkolatait, a töltéseket és az alaplapokat. Pontosan méri, hogy a talaj vagy a töltőanyag hogyan terheli a szerkezetet a monitorozás teljes élettartama alatt.

A JMZX-51XXAT a nagy terhelésű alkalmazásokhoz tervezett nagy modell. A mérnökök ezt a modellt nagyobb gáttöltésekben, nagy átmérőjű keszonokban és erősen terhelt szerkezeti töltési zónákban alkalmazzák. Ezekben a szélsőséges környezetben a szabványos cella felülete jelentősen alulreprezentálja a valódi feszültségeloszlást a mélységben.

Intelligens ATM utótag változat: Ez a változat egy beépített HAT chipet tartalmaz a teljesen automatizált hőmérséklet-korrekcióhoz és megbízható digitális kimenethez. Ez a technológia továbbra is elengedhetetlen a mélyre temetett cellák számára, amelyek hosszú kábelvezetést igényelnek. Kritikus azokon a területeken is, ahol a nagy víztelenítő szivattyúk vagy az aktív földmunkák okozta EMI-szint magas.

Kritikus telepítési megjegyzés: A technikusoknak kifejezetten az elsődleges fő feszültségirányra merőlegesen kell beállítaniuk a cella felületét. A helytelen szögben telepített cella egy irreleváns feszültségkomponenst mér, nem pedig azt a specifikus feszültséget, amelyet a tervező figyelni kívánt. Ez a hiba továbbra is az egyik leggyakoribb földnyomáscella helytelen alkalmazási hibája a területen.

7. 6. típus – Folyadéknyomás-felügyelet: Piezométer és vízszintmérő

A víz és a pórusnyomás egységnyi területre eső fizikai erőként funkcionál. Ezek mérése lényegében mérőcellák mérése, amelyet közvetlenül egy folyékony közegre alkalmaznak. Ez a folyamat az azonos fizikai elven alapul, de eltérő rugalmas elemet és eltérő érzékelési geometriát használ.

A altípus – Intelligens vibrációs vezetékes piezométer (JMZX-55XXHAT): Ez a műszer a pórusvíznyomást és a dinamikus talajvíz-magasságot méri fúrólyukkban és állócsövekben a bevált VW érzékeléssel. A mérnökök állandó beágyazott beépítésre tervezték olyan geotechnikai képződmények mélyén, mint a gát alapjai, töltések, lejtők és alagútfordítások. Beépített HAT chippel rendelkezik, automatikus hőmérséklet-kompenzációval és RS485 digitális kimenettel. Ez az abszolút elsődleges választás, amikor a csapatok eltemetik vagy fugázzák be az érzékelőt tartósan a helyükre, hogy éveken vagy akár évtizedeken keresztül figyeljenek. A növekvő pórusnyomás gyakran a legkorábbi mérhető előfutára a lejtő katasztrofális instabilitásához vagy a gát alapozásának meghibásodásához. Ez a kritikus figyelmeztetés napokkal vagy hetekkel azelőtt jelenik meg az adatokban, hogy bármilyen látható felületi deformáció bekövetkezne.

mi az a Smart Vibrating Wire PiezometerSmart Piezometers

B altípus – Széles tartományú intelligens nyomáskülönbség-vízszintmérő (JMYC-67XXAD): Ez a rendkívül speciális érzékelő mély szivárgási nyomást és pontos vízszintet mér. A csapatok előre telepített piezométercsövekbe, nyomáscsökkentő csőkimenetekbe és puha alapozású fúrásokba telepítik. Fejlett nyomáskülönbség-technológiát használ, szellőztetett kábellel párosítva. Kompakt, φ24 mm × 71,5 mm-es méretei elég kicsik ahhoz, hogy bármilyen szabványos megfigyelőcsőbe simán leengedhető legyen. Kivételes, 0,1 mm-es felbontást és 0,2%-os FS pontosságot biztosít. RS485 digitális kimeneten (DC 9-24V) működik, és –20°C és +80°C közötti hőmérséklet-tartományban működik. A mérnökök akkor választják ezt a modellt, ha a telepítés szigorúan megköveteli a milliméter alatti vízszint-felbontást egy csövön belül, és a telephely már rendelkezik vezetékes tápellátással az RS485 adatinfrastruktúra mellett.

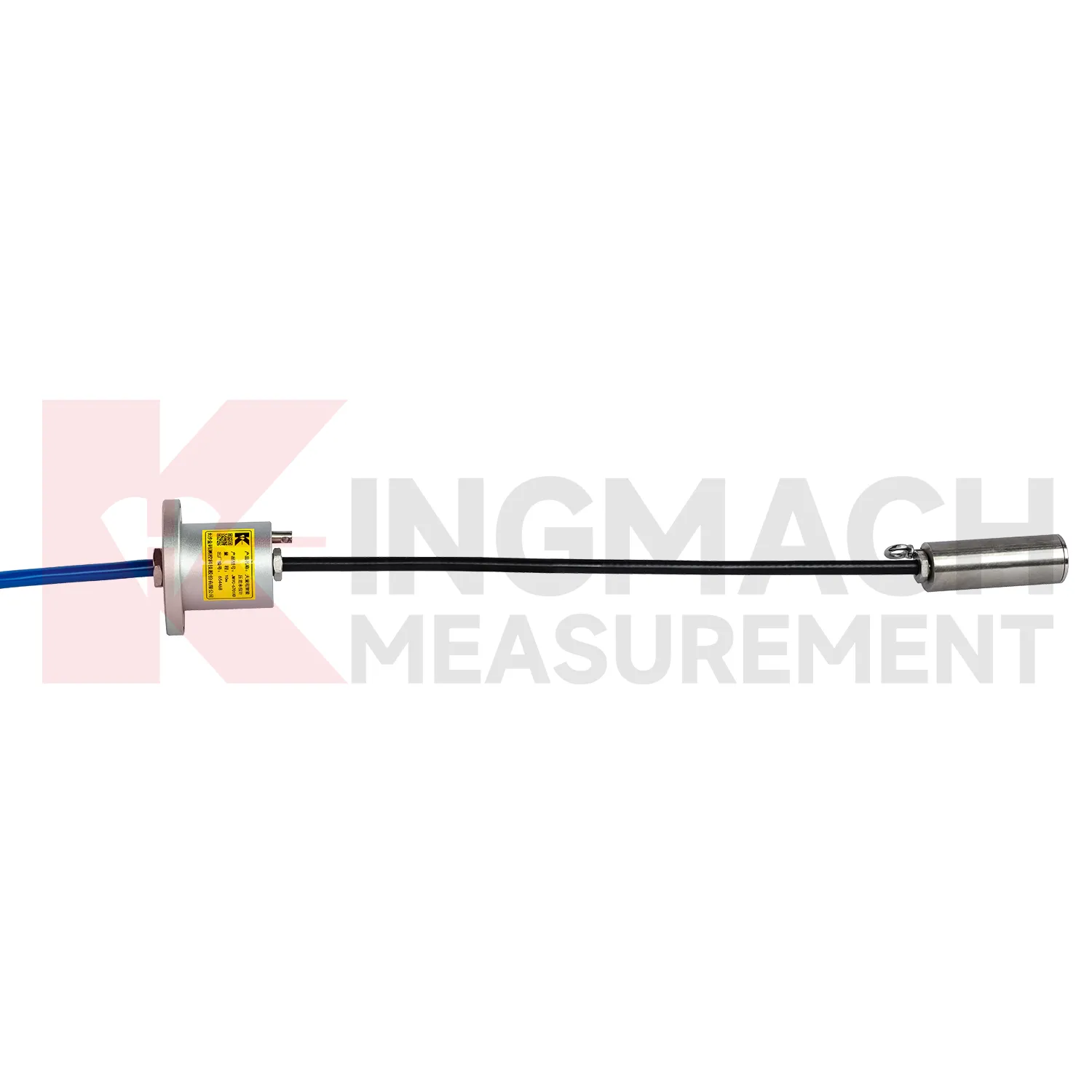

Széles tartományú intelligens nyomáskülönbségmérő vízszintmérő

C altípus – Integrált, széles tartományú nyomáskülönbség-mérő vízszintmérő 4G-vel (JMYC-67XXAWL): Ez a modell a végső autonóm terepi telepítési változatot képviseli. Zökkenőmentesen integrálja a 4G vezeték nélküli DTU-t, a nagy kapacitású 3,6 V/38 Ah-s, nem újratölthető lítium akkumulátort és a dedikált mobilalkalmazás-kijelzőt egy rendkívül kompakt, 85 mm × 85 mm × 106 mm-es egységbe. Megbízható, 1 mm-es felbontást és ±0,1%-os FS pontosságot biztosít. Hivatalos tanúsítvánnyal rendelkezik a GB/T 11828.2-2022 szabvány szerint. Az akkumulátor élettartama agresszíven 5 hónaptól gyors 20 perces időközönként 3 év feletti 6 órás időközönként terjed. Tökéletes választás felügyelet nélküli hidrológiai megfigyelő állomásokhoz, távoli tározófelügyelethez és kiterjedt felszíni/talajvíz megfigyelő hálózatokhoz, ahol a hagyományos hálózati áramellátás és kábeles infrastruktúra teljesen elérhetetlen.

Integrált széles tartományú nyomáskülönbség-vízszintmérő

Termékválasztási döntési táblázat

Kiválasztási feltétel / Projekt követelmény	Ajánlott modell	Az ajánlás oka	Nem ajánlott modellek és oka
Figyelni kell a pórusvíz nyomását a talajban	JMZX-55XXHAT	A rezgőhuzalos piezométert kifejezetten puha talajalapok, mély talajtömegek, gátak és hasonló alkalmazások pórusvíznyomásának figyelésére tervezték.	A JMYC-67XXAD / JMYC-67XXAWL elsősorban vízszint vagy folyadékszint mérésére szolgál, nem tipikus pórusnyomás-ellenőrzésre.
Figyelni kell a gát szivárgási nyomását, a felemelési nyomást vagy a víznyomást a nyomáscsökkentő csövek kimeneteinél	JMZX-55XXHAT	Alkalmas a gát szivárgásgátló teljesítményének, a gátak körüli szivárgásnak, a szivárgási feltételeknek és a feszes vezetékeknek a megfigyelésére.	A differenciálnyomású vízszintmérők képesek vízszintet mérni, de mérnöki szivárgásnyomás-ellenőrzésre kevésbé alkalmasak, mint a rezgőhuzalos piezométerek.
Mérni kell a vízszint változását piezométer csövekben, és rendelkezésre áll egy meglévő adatgyűjtő rendszer	JMYC-67XXAD	Az RS485 kimenet és a 0,1 mm-es vízszint-felbontás megkönnyíti a meglévő automatizált megfigyelőrendszerekbe való integrálását.	A JMYC-67XXAWL is használható, de az integrált 4G és akkumulátor funkciói redundánsak lehetnek, ha már léteznek tápellátási és adatgyűjtő rendszerek.
Milliméteres vízszint-ellenőrzés szükséges	JMYC-67XXAD vagy JMYC-67XXAWL	A JMYC-67XXAD 0,1 mm-es, míg a JMYC-67XXAWL 1 mm-es felbontást kínál. Mindkettő megfelel a milliméter szintű felügyeleti követelményeknek.	A JMZX-55XXHAT bizonyos alkalmazásokban képes mérni a vízszint változásait, de elsődleges célja a szivárgási nyomás/pórusnyomás figyelése.
Magasabb vízszint-felbontás szükséges	JMYC-67XXAD	A vízszint felbontása 0,1 mm, nagyobb, mint a JMYC-67XXAWL 1 mm-es felbontása.	A JMYC-67XXAWL 1 mm felbontású, szabványos milliméteres távfelügyeletre alkalmas.
Távoli vezeték nélküli átvitelre van szükség, ha a kábelezés kényelmetlen	JMYC-67XXAWL	A beépített 4G DTU segítségével nincs szükség külső kommunikációs modulra.	A JMYC-67XXAD RS485-öt használ, és külső adatgyűjtőt vagy kommunikációs átjárót igényel.
A webhely nem rendelkezik hálózati áramforrással vagy stabil külső tápegységgel	JMYC-67XXAWL	Beépített 3,6 V / 38 Ah lítium akkumulátor alacsony fogyasztású kialakítással.	A JMYC-67XXAD külső egyenáramú, 9–24 V-os tápegységet igényel.
Felügyelet nélküli hidrológiai megfigyelő állomást kell építeni	JMYC-67XXAWL	A beépített akkumulátor, a 4G kommunikáció és a mobilalkalmazás valós idejű kijelzője alkalmassá teszi a kültéri, felügyelet nélküli megfigyelésre.	A JMYC-67XXAD adatgyűjtő berendezést, tápegységet és kommunikációs eszközöket igényel.
Csatlakozni kell egy meglévő RS485 automatizált megfigyelő rendszerhez	JMYC-67XXAD	A szabványos RS485 digitális kimenet kényelmes a hálózatépítéshez és a rendszerintegrációhoz.	A JMYC-67XXAWL főként 4G kommunikációt használ, és nem elsősorban RS485 busz telepítésére tervezték.
Hosszú távú beágyazás szükséges puha talajalapokba vagy gáttestekbe	JMZX-55XXHAT	A rezgő huzalszerkezet hosszú távú beágyazott megfigyelésre alkalmas, erős interferencia-gátló képességgel és jó stabilitással.	A JMYC-67XXAD / JMYC-67XXAWL jobban megfelel vízszintcsövekhez, piezométercsövekhez vagy folyadékszint-alkalmazásokhoz.
Egy kompakt érzékelőt kell beszerelni a vízszintcsőbe	JMYC-67XXAD	Kompakt méret: φ24 mm × 71,5 mm.	A JMYC-67XXAWL nagyobb integrált szerkezettel rendelkezik, 85 mm × 85 mm × 106 mm.
Valós idejű vízszint-megtekintésre van szüksége mobilalkalmazáson keresztül	JMYC-67XXAWL	A termékoldal támogatja a valós idejű vízszint-kijelzést mobilalkalmazáson keresztül.	A JMYC-67XXAD e funkció eléréséhez külső platformra vagy rendszerre van szükség.
Költséghatékony, egypontos vízszintérzékelőre van szüksége, amely egy meglévő rendszerhez van csatlakoztatva	JMYC-67XXAD	Szenzor típusú termékként a kommunikáció és a tápellátás a meglévő rendszerrel kezelhető, ami csökkentheti az összköltséget.	A JMYC-67XXAWL integrálja a 4G-t és az akkumulátort, így alkalmasabb független állomásokhoz, de potenciálisan költségesebb.
Szüksége van egy vízszintmérőre teljes távátviteli lehetőséggel	JMYC-67XXAWL	Egy egységbe integrálja az érzékelőt, az adatgyűjtést, a kommunikációt és az akkumulátort.	A JMYC-67XXAD egy RS485 érzékelő, és külső adatgyűjtő és kommunikációs berendezést igényel.

A nagyobb gátbiztonsági programokban a mérnöki csapatok rutinszerűen mindhárom folyadéknyomás-típust egyszerre alkalmazzák. A VW piezométereket mélyen az alapozási fugázó függöny belsejébe helyezik. Az RS485 vízszintmérőket biztonságosan beépítik az ellenőrző galéria piezométer csöveibe. Végül a 4G vízszintmérőket pontosan a felszíni tározó mérőállomásokon helyezik el. Mindegyik különálló érzékelő egy rendkívül specifikus mérési pontot szolgál ki ugyanazon az átfogó biztonsági felügyeleti hálózaton belül.

8. Hagyományos kontra Smart HAT: A döntés minden típuson belül

Minden korábban említett VW-alapú típus hagyományos és fejlett intelligens HAT változatban is kapható.

A hagyományos VW kimenet nyers frekvenciajelet állít elő. Ehhez a nyers jelhez feltétlenül szükség van egy külső kiolvasó egységre vagy egy dedikált adatgyűjtőre, hogy a frekvenciát aprólékosan használható mérnöki egységekre alakítsa át. A legalacsonyabb kezdeti egységköltséget kínálja, és több évtizede bizonyított megbízhatósággal büszkélkedhet. Ez a megfelelő választás kis szenzorszámok, rövid kábelhosszak és régebbi helyszínek esetén, amelyek már rendelkeznek meglévő VW kiolvasási infrastruktúrával.

Az intelligens HAT kimenet egy beépített chipet használ, amely közvetlenül a felhasználónak továbbítja a teljesen kalibrált RS485 digitális értékeket. Ezzel szükségtelenné válik a közbenső jelkondicionálás. A hőmérséklet-kompenzáció automatikusan megtörténik. A beépített tároló hatékonyan puffereli a kritikus adatokat, ha a fő adatgyűjtő kapcsolat megszakad vagy megszakad. Ez a megfelelő választás a 20 műszert meghaladó nagyméretű érzékelőtömbökhöz. Példaként egy 10 éven át tartó 50 érzékelős projektet figyelembe véve, a Smart HAT megoldás a hagyományos önálló rendszerhez képest hozzávetőleg 30-40%-os megtakarítást érhet el a kábelezésben és az adatgyűjtő csatornákban, mintegy 50%-kal csökkentheti a helyszíni karbantartási és utazási költségeket, valamint 20-25%-kal csökkentheti a teljes életciklus-költséget. Szükséges hosszú, automatizált építési métereknél, ahol az EMI000-nél gyorsabban futna a kábelezés. rontja a szabványos analóg VW jeleket.

A JMYC sorozatban található differenciálnyomású vízszintmérők eleve intelligensek. Ezekhez a speciális műszerekhez nem létezik hagyományos változat. A JMYC-67XXAD szabványos RS485 kimenetet ad ki a vezetékes automatizált rendszerek számára. A JMYC-67XXAWL megbízható 4G kimenetet biztosít a teljesen vezeték nélküli, felügyelet nélküli telepítéshez. A köztük való választás szigorúan a helyszín infrastruktúrájától függ, nem pedig a központi érzékelő képességétől.

Míg az intelligens érzékelők egységenként többe kerülnek előre, drasztikusan csökkentik a teljes birtoklási költséget. Minimalizálják a szükséges adatgyűjtő csatornák számát, leegyszerűsítik az összetett vezetékezést, és agresszíven csökkentik a karbantartási látogatások gyakoriságát. Egy szabványos, 50 érzékelős gátfelügyeleti rendszerben a hosszú távú életciklus-költségmegtakarítás egy 10 éves program során jellemzően nagyon jelentős mértékben meghaladja a kezdeti előzetes díjat.

A megfelelő típust az Erő határozza meg, nem a katalógus

Ennek az átfogó termékcsaládnak a kilenc különálló terméke mindegyike azért létezik, mert a valós mérnöki projektekben nagyon specifikus erőkonfiguráció létezik. A megfelelő típus soha nem pusztán termékpreferencia; abszolút geometriai szükségszerűség marad. A komoly szerkezeti felügyeleti programok rutinszerűen három-öt különböző típust alkalmaznak egyszerre. A teljes szerkezeti biztonsági kép eleve több mérési paramétert igényel, nem csak több, pontosan azonos típusú érzékelőt.

Meghatározta már a teherhordó szerkezet típusát?

[ Tekintse meg a tömör / üreges terhelési cellákat ] · [ Tekintse meg az axiális mérőcella sorozatot ] · [ Tekintse meg a Földnyomás / Piezométer sorozatot ] · [ Tekintse meg a vízszint-ellenőrző rendszereket ] · [ Lépjen kapcsolatba a Kingmach műszaki tanácsadójával → ]

GYIK

1. Mi történik, ha szilárd erőmérő cellát használok egy horgony rúdon?

A tömör erőmérő cellát nem lehet hatékonyan felszerelni egy folytonos átmenő rúdra, mert teljesen hiányzik belőle a központi furat. Az adaptálás megkísérlése súlyos excentrikus terhelést okoz, amely azonnal érvényteleníti az összes szerkezeti mérést.

2. Miért válasszak intelligens HAT mérőcellát a hagyományos VW modellekkel szemben?

A Smart HAT modellek teljesen kalibrált RS485 digitális kimenetet és automatikus hőmérséklet-kompenzációt biztosítanak. Jelentősen csökkentik az adatgyűjtő csatornák számát, és drasztikusan csökkentik a hosszú távú karbantartási költségeket a nagy, automatizált megfigyelési tömbök esetében.

3. Miben különbözik a földnyomáscella a szabványos mérőcellától?

Ellentétben a szabványos mérőcellákkal, amelyek szigorúan egy elszigetelt pontterhelést mérnek, a földnyomáscella masszív lapos felülettel rendelkezik. Ez a nagy felület sikeresen átlagolja az elosztott talajérintkezési feszültséget, és teljesen kiküszöböli a véletlenszerű aggregátumok klaszterezéséből adódó pontatlan leolvasásokat.

4. Mikor helyezzem üzembe a 4G nyomáskülönbség vízszintmérőt?

Feltétlenül telepítse a 4G egységet (JMYC-67XXAWL) távoli, felügyelet nélküli hidrológiai megfigyelő állomásokon vagy távoli tározófelügyeleti helyeken. Tökéletesen működik, ha a szabványos hálózati tápellátás és a vezetékes kábeles infrastruktúra teljesen nem elérhető.

5. Alkalmasak-e a rezgőhuzalos mérőcellák hosszú távú beágyazott monitorozásra?

Igen. A vibrációs vezetékes mérőcellák rendkívül robusztus, frekvenciaalapú kimenetet biztosítanak, amely biztonságosan figyelmen kívül hagyja az extrém nedvességet, az agresszív EMI-t és a hosszú kábelellenállás-ingadozásokat. Ezek jelentik az állandó, több évtizedes geotechnikai berendezések végső szabványát.

6. Milyen adatgyűjtési protokollokat támogatnak a Kingamach érzékelők?

A JMZX-HAT sorozat támogatja az RS485 (Modbus RTU) és SDI-12 protokollokat, lehetővé téve a közvetlen integrációt a főbb SCADA rendszerekkel, CSI platformokkal és adatnaplózókkal. Nagy távolságú alkalmazásokhoz, például gátfelügyeleti projektekhez, az RS485 busz alapú telepítés javasolt.

7. Egy gátprojektben gyakran több típusú érzékelőre van szükség egyszerre. Hogyan lehet egységesíteni az adatgyűjtést?

A Kingmach több protokollos átjárót biztosít, amelyek képesek integrálni a különböző szenzorjeleket. A vibrációs vezetékes (VW) és RS485 jelek 4G vagy Ethernet kimenetekké alakíthatók, és felhőplatformra továbbíthatók, így az összes felügyeleti paraméter egyetlen egységes felületen belül megtekinthető.

Kapcsolódó olvasmányok: Szilárd és üreges mérőcella: Átfogó útmutató a mérnöki kiválasztáshoz (kényszerítési útvonalak és tipikus alkalmazások és tanúsítási követelmények)
