Szilárd és üreges mérőcella: Átfogó útmutató a mérnöki kiválasztáshoz (kényszerítési útvonalak és tipikus alkalmazások és tanúsítási követelmények)

A tömör mérőcella és az üreges mérőcella közötti választás valódi mérnöki döntés. Ez nem a termék tulajdonságaiért folytatott csata. Az alapvető különbség abban rejlik, hogy az erőt hogyan juttatják az érzékelőbe. Ez a terhelési útvonal határozza meg, hogy az egyes típusok hol teljesítenek megbízhatóan, és hol fognak elkerülhetetlenül meghibásodni. Ez a cikk döntési eszközként szolgál. A márkapreferencia helyett a mérnöki logikán alapozza meg az összehasonlítást. Kezdjük azzal, hogy valójában mik is az egyes érzékelők. A "tömör" és az "üreges" szavak az alakot írják le, de nem írják le a funkciót.

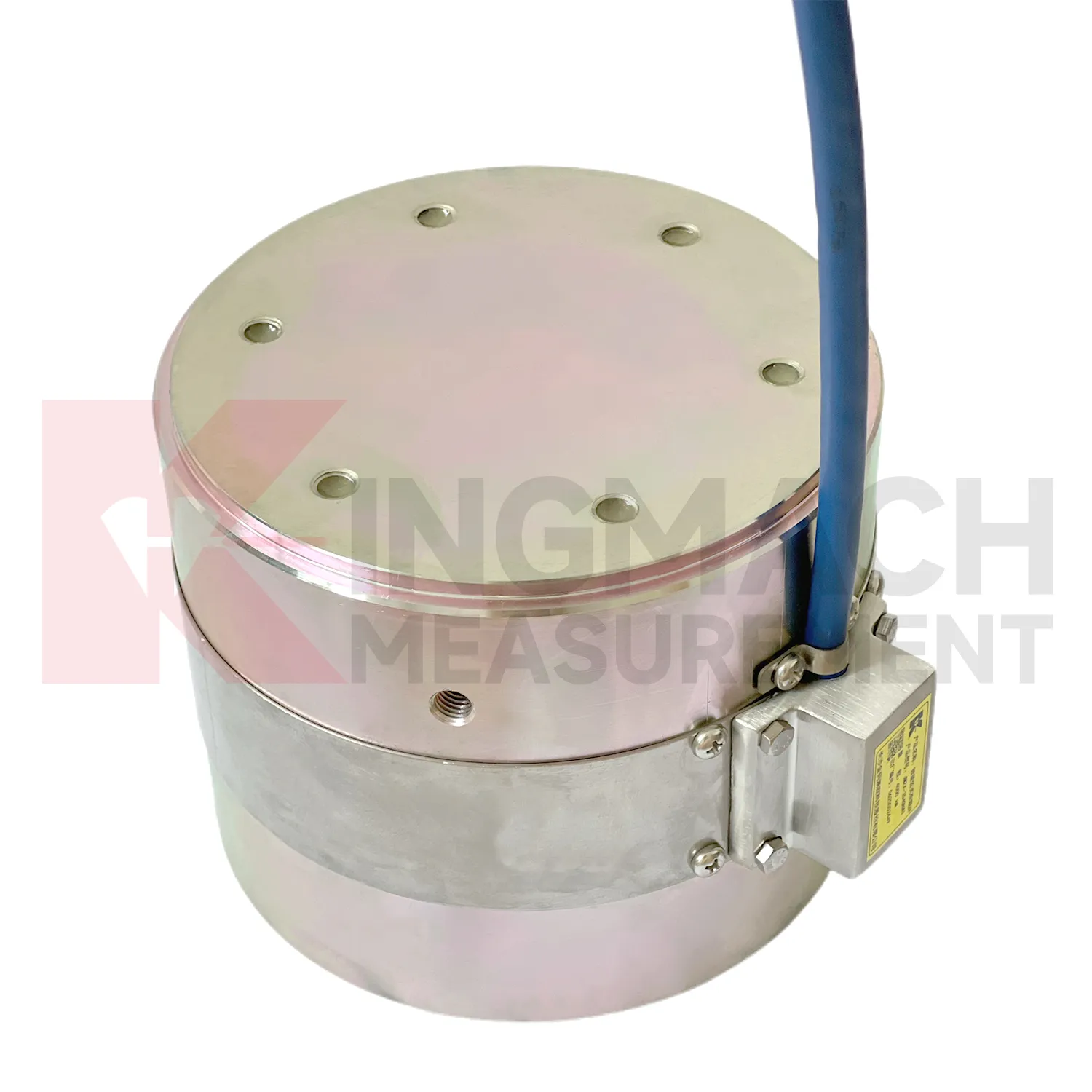

1. Mi az a szilárd erőmérő cella – és hogyan méri az erőt?

A mérnökök már tudják, hogyan néz ki egy henger. Amit valóban meg kell érteniük, az a terhelési út a szilárd testen keresztül. A szilárd erőmérő cella magarchitektúrája egy szilárd testű hengeres kompressziós elemen alapul. A rugalmas acél test egyenletesen deformálódik axiális nyomóterhelés hatására. A test belsejében beágyazott vibrációs huzalok találhatók. Ezek a húrok a mikro-törzset külön frekvenciaváltozásként érzékelik.

A terhelési útvonal logikája egyértelmű. A terhelés belép a felső csapágyfelületbe. A rugalmas elem teljes keresztmetszetén áthalad. Végül az alsó csapágyfelületen keresztül lép ki. Maga a sejt szerkezeti betétté válik. Ez hordozza a fizikai terhelést.

A több húrból álló kialakítás a testen belüli több mérési ponton átlagolja a leolvasásokat. Az alacsonyabb kapacitástartományok 3 húros kialakítást használnak. A nagyobb kapacitás tartományokhoz 6 húros kialakítás szükséges. Ez a több karakterláncból álló átlagolás megadja a Kingmach JMZX-34XX/35XX/36XXHAT sorozat 0,5%-os FS pontossága. Megőrzi ezt a pontosságot a hatalmas 1000–10000 kN tartományban, a megerőltető üzemi környezet ellenére is.

A készülék egy intelligens HAT chipet tartalmaz. Ez az intelligens chip natív módon tárolja a kalibrációs együtthatót. A beépített termisztor segítségével automatikusan korrigálja a hőmérsékletet. Akár 600 mérési rekordot is elment. Az érzékelő még csatlakoztatott adatgyűjtő nélkül is megjegyzi a saját történetét.

A működési tartomány -30°C és +80°C között mozog. Ezenkívül a tömör cella névleges kapacitásának akár 300–400%-os túlterhelési tűrésszel is büszkélkedhet a katasztrofális meghibásodás előtt. Ez rendkívül jelentős biztonsági ráhagyást biztosít. A hirtelen véletlen túlterhelés nagyon is valós kockázatot jelent a cölöpvizsgálatoknál és a hídcsapágyaknál.

[Tekintse meg a Kingmach JMZX-35XXHAT szilárd mérőcella teljes műszaki adatait]

2. Mi az üreges mérőcella – és mitől más szerkezetileg?

Az üreges erőmérő cellát gyűrű alakú erőmérő cellának is nevezik. A mag felépítése egy gyűrű alakú (gyűrű alakú) testre támaszkodik, központi furattal. A szerkezeti elem áthalad a cella közepén. Ez az elem lehet horgonyrúd, kábel vagy csavar. A terhelés a szerkezeti elem anyáról közvetlenül a cella gyűrűs felületére kerül át. Magába a furat falába a teher nem lép be.

A terhelési útvonal logikája teljesen eltér a tömör cellákétól. A terhelés a gyűrű alakú csapágyfelületen keresztül lép be. A gyűrűtest egyenletesen összenyomódik a kerülete mentén. A gyűrű körül több vibráló drótfüzér helyezkedik el. Ezek a karakterláncok átlagolják a tömörítési jelet. Ez a több akkordos kialakítás erőteljesen kompenzálja a kisebb excentrikus terhelést. Az egyszálú kialakítás egyszerűen nem képes kezelni az egyenetlen terheléseket.

Ez a több akkordból álló kialakítás három akkordot használ alacsonyabb tartományokban. Hat akkordra halad a 4000–8000 kN tartományban. Ez a speciális architektúra lehetővé teszi a JMZX-3XXXHAT Üreges mérőcella szétszerelés nélkül feszültség alatt álló horgonyrúdra szerelhető. A rúd egyszerűen átmegy. A dió a sejt arcán viseli. A megfigyelés azonnal megkezdődik.

Az üreges cella tervezett élettartama 50 év. A rugalmas acél test többlépcsős stabilitási kezelésen esik át, mielőtt elhagyná a gyárat. A belső vibrációs huzalok ultra-nagy szilárdságú acélból készülnek. A technikusok ezeket a vezetékeket nemzetközi szabványos hegesztési technológiával rögzítik. Ezek nem alapvető specifikációs követelések. Ezek létfontosságú tervezési döntések, amelyek nagyon fontosak a 20 éves gátbiztonsági programokban.

Ez a cella kettős tanúsítvánnyal rendelkezik a GB/T 13606-2007 és a DL/T 269-2022 szerint. A második szabvány a hidraulika- és energiatechnikára vonatkozik. Ez teszi az egyetlen helyes választást a gátak és a vízerőművek horgonyainak megfigyelésére.

[Tekintse meg a JMZX-3XXXHAT üreges mérőcella műszaki specifikációit]

3. Specifikációk egymás mellett: Mit jelentenek a számok valójában

Attribútum	Szilárd mérőcella (JMZX-35XXHAT)	Üreges mérőcella (JMZX-3XXXHAT)	Mit jelent a gyakorlatban
Kapacitás tartomány	1000-10000 kN	500–8000 kN (Egyedi rendelés)	Az üreges cella alsó 500 kN-os belépési pontja kisebb horgonyzórudakhoz illeszkedik. A szilárd cella itt túl van megadva. Az ultranagy kapacitású, 8000 kN-t meghaladó cölöpalapozási tesztelési alkalmazásokhoz a Kingmach testreszabott JMZX-36XXHAT szilárd erőmérő cellás megoldásokat kínál. További információért forduljon műszaki csapatunkhoz.
Felbontás	0,1 kN (minden modell)	0,1–1 kN (modellenként változó)	A tömör cella konzisztens 0,1 kN felbontása segíti a precíziós cölöpök tesztelését. Az üreges cella 1 kN felbontása elfogadható, mert a megfigyelt terhelések arányosan nagyok.
Memória kapacitás	600 rekord	800 rekord	Az üreges cella nagyobb fedélzeti tárolókapacitása tükrözi a hosszabb távú telepítési profilt az évtizedes megfigyelés érdekében.
Tanúsítványok	GB/T 13606-2007	GB/T 13606-2007 és DL/T 269-2022	A kiegészítő vízépítési szabvány (DL/T 269-2022) biztosítja a projekt szigorú betartását gát környezetben.
Tervezési élettartam	Nincs megadva (alkalmazásfüggő)	50 év	Az üreges cellát állandó felügyeletre tervezték. A szilárd cellát általában ideiglenes tesztelési fázisokban használják.

Ezek a számok kiváló iránymutatást adnak. Ennél azonban sokkal leleplezőbb kérdés, hogy az egyes típusok valójában hová tartoznak egy valódi projektben.

4. Hol teljesítenek a legjobban a szilárd mérőcellák – és miért

Ez a rész elmagyarázza, hogy a szilárd cella specifikus terhelési útvonala miért teszi ezt a helyes választást. Az érvelést vizsgáljuk, nem csak a katalogizálási jellemzőket.

Cölöpterhelési vizsgálat: A cölöpök tesztelésére szolgáló tömör erőmérő cella tökéletesen illeszkedik. A tömör cella közvetlenül a cölöpfej és a rakodóemelő között helyezkedik el. A teljes tesztterhelés egyenesen áthalad a cella testén. A szilárd anyag szerkezeti teherbíró képessége itt elengedhetetlen. 10 000 kN-ig terjedő hatalmas kapacitása lefedi a legnagyobb átmérőjű fúrt cölöpöket a hídalapokban.

A hídpillér csapágyülésének felügyelete: A cella szerkezeti betétként működik a csapágykötegben. Hatalmas tervezési terhelést kell viselnie a végtelenségig, miközben aktívan méri azokat. A tömör test kompressziós geometriája ezt tökéletesen kezeli. A Kingmach szilárd erőmérő cellák referencia méretei zökkenőmentesen megfelelnek a hídtervezési kódokban szereplő szabványos csapágylemez méreteknek.

Hidraulikus emelő erő mérése: Az utófeszítési műveletek szigorú felügyeletet igényelnek. A szilárd cella az emelő alatt helyezkedik el. Valós időben méri az alkalmazott erőt. Ez igazolja, hogy a tervezett előfeszítést valóban a helyszínen elérik. A mérnökök nem hagyatkozhatnak egyszerűen az emelőnyomás számításaira.

Ideiglenes munkák terhelés figyelése: Az építési csapatok felügyelik a zsaluzatot, a hamisítást és a támasztékokat. A megfigyelési program akkor ér véget, amikor a szerkezet elkészül. A csapat eltávolítja a műszereket. A tömör cella nagy túlterheléstűrő képessége robusztus, újrafelhasználható választássá teszi a durva építési fázisú munkákhoz.

Miért nem működik az átmenő rudas alkalmazásoknál?: A tömör cellának nincs központi furata. Nem csatlakozhat rúdra vagy kábelre. A mérnökök nem tudják könnyen adaptálni. Az egyedi végszerelvények létrehozása azonnali excentrikus terhelést eredményez. Ez közvetlenül veszélyezteti a mérési pontosságot és tönkreteszi az adatokat.

[Lásd: Kingmach-termékek valós alkalmazásai meghatározott projekttípusokban]

5. Hol teljesítenek a legjobban az üreges mérőcellák – és miért

Az üreges cella nem egyszerűen egy módosított szilárd cella. Ez egy alapvetően más eszköz. Teljesen más rakodási geometriára van optimalizálva.

Horgonykábel és előfeszített ínfelügyelet: Az üreges mérőcellák itt ragyognak. A rúd vagy kábel simán átmegy a központi furaton. Az anya vagy a horgonylemez laposan felfekszik a gyűrű alakú felületre. A sejt méri a tényleges feszültség előtti erőt az ínben. Nem méri a jack bemenetet. Megméri a tényleges erőt a szerkezeti elemben a reteszelés után és az idő függvényében.

Sziklacsavarok és földi horgonyok megfigyelése: Az alagutak, lejtők és támfalak sziklacsavarokra támaszkodnak. Az üreges cella a csavarfejnél helyezkedik el a kezdeti telepítés során. Ott marad a szerkezet élettartama alatt. 50 éves tervezési élettartama megfelel a hosszú távú monitoring program időtartamának. A kisebb átmérőjű modellek pontosan megfelelnek a szabványos kőcsavarfej-méreteknek.

Gát- és vízerőmű-horgony megfigyelése: A DL/T 269-2022 tanúsítvány szigorúan kötelező a kínai vízépítési szabványokhoz. Ez egy szigorú megfelelési követelmény. Az üreges cella kettős tanúsítása lefedi ezt a jogi szükségszerűséget. A tömör cella nem felel meg ennek a speciális hidraulikus szabványnak.

Hídtartó kábel és függesztő felügyelet: Az utólagos felügyeleti programok gyakran a meglévő hidakat célozzák meg. A gyűrűs alaktényező lehetővé teszi a könnyű felszerelést a meglévő kábelekre. A technikusoknak csak a horgonyvéghez kell hozzáférniük. A beszerelés nem igényli a szerkezeti elem levágását. Ez gyakran döntő tényező a beszerzési mérnökök számára.

Miért nem működik az egyszerű csapágyas alkalmazásoknál: Az üreges cella gyűrű alakú geometriával rendelkezik. Ez a forma természetesen koncentrálja a terhelést a keskeny gyűrűs csapágyfelületre. A megfelelő méretű átmenő rúd nélküli lapos csapágykötegbe helyezve nem egyenletes feszültségmezőt eredményez. Az érzékelő ezt a feszültséget helyesen olvassa le, de a leolvasás nem jelenti a valódi csapágyterhelést.

[Lásd: Kingmach-termékek valós alkalmazásai meghatározott projekttípusokban]

6. Telepítési logika: Amit az egyes típusok megkövetelnek a helyszíni csapattól

A telepítési követelmények végső soron meghatározzák, hogy a projektek hol sikeresek vagy kudarcot vallanak. Mindkét rezgőhuzalos mérőcella típus nagy pontosságot követel meg a helyszíni csapattól.

Tömör cellás beépítési követelmények: A sík, párhuzamos csapágyfelületek egyáltalán nem alku tárgyai. A mindössze 1 mm-es felületi egyenetlenség a 200 mm átmérőjű cellafelületen tönkreteszi az adatokat. Hatalmas, mérhető excentrikus terhelést vezet be. A csapatoknak bevett gyakorlatként gömb alakú alátéteket kell használniuk. A legelső terhelés alkalmazása előtt a technikusoknak ellenőrizniük kell a megfelelő beállítást a terhelési tengelyhez.

Üreges cella beépítési követelményei: A furat és a rúd közötti hézagnak pontosan meg kell egyeznie a megadott tűréshatárral. A központi rúd terhelés alatt soha nem érintkezhet a furat belső falával. A szerelők az anya megfeszítése előtt elvégzik a rögzítést a horgonyfejnél. A feszítés utáni újraszerelés gyakorlatilag lehetetlen. A csapatnak teljesen le kell oldania az egész horgonyt, hogy kijavítsa a hibát.

Jel folytonossági tervezés: Mindkét mérőcellatípus az intelligens HAT architektúrát használja. Kiváló hosszú távú digitális kimenetet biztosítanak. A szerelőknek azonban a telepítés során meg kell tervezniük az érzékelőtől az adatgyűjtőig vezető kábelt. Nem tudják könnyen utólag beépíteni a kábeleket. Az eltemetett és víz alatti kábelfuttatásokhoz nehéz páncélozott kábel szükséges. Szigorúan a pontos beépítési mélységnek megfelelő vízálló csatlakozódobozokat is igényelnek.

Megosztott kockázat: Mindkét sejttípus továbbra is nagyon érzékeny a korai hibákra. A telepítés során elkövetett hibákat súlyos fizikai beavatkozás nélkül nem lehet később kijavítani. A precíz telepítés első alkalommal történő elvégzése nem túlzott tervezés. Ez az egyetlen lehetőség.

7. Döntési ellenőrzőlista: Öt kérdés, amely a helyes választáshoz vezet

A mérnökök szoros határidőkkel néznek szembe. Használja ezt a tömör döntési eszközt a beszerzési stratégia irányítására.

1. kérdés – Van-e olyan szerkezeti elem (rúd, kábel, csavar), amelynek át kell mennie az érzékelőn?
Igen: Válasszon üreges.
Nem: Válasszon szilárd.

2. kérdés – Az érzékelő teljes mértékben hordozza a szerkezeti terhelést, vagy csak érzékeli?
Belül teljes terhelést kell szállítani: Válasszon szilárd.
Csak érzékelés (erőátvitel a csapágyfelületen keresztül): Válasszon bármelyik típust, szigorúan az 1. kérdéstől függően.

3. kérdés – Ez egy ideiglenes teszt vagy egy állandó felügyeleti berendezés?
Ideiglenes teszt/építési fázis: Válasszon szilárd anyagot.
Állandó / hosszú távú SHM program: Válasszon üreges (50 éves tervezési élettartammal).

4. kérdés – A projekt a vízépítési vagy energiaipari szabványok hatálya alá tartozik?
Igen: Válasszon üreges (DL/T 269-2022 tanúsítvánnyal rendelkező).
Nem: Bármelyik típus megfelel az általános GB/T 13606-2007 szabványnak.

5. kérdés – Mi a szükséges felügyeleti kapacitás?
500 kN alatt: Válasszon üreges (bejárati modellek elérhetők).
10 000 kN vagy nagyobb: Válasszon szilárdtestet (az üreges rendszer normál esetben 8 000 kN-nál magasabb, bár léteznek egyedi opciók).

Záró megjegyzés az ellenőrzőlistához: Ha két vagy több kérdés ellentétes irányba irányítja csapatát, azonnal álljon meg. Jelentkezése szakértői felülvizsgálatot igényel. A Kingmach egyedi konfigurációkat biztosít az összetett hibrid követelmények kezelésére.

Az alkalmazás geometriája határozza meg az érzékelő geometriáját

A tömör mérőcellák és az üreges mérőcellák soha nem versengő termékek különböző árkategóriákban. Alapvetően egymást kiegészítő műszerek, amelyeket teljesen különböző terhelési utakra terveztek. A projekt egyedi geometriája mindig meghatározza, hogy melyik érzékelő a megfelelő.

Sok nagyszabású projektnek mindkét típusra egyszerre van szüksége, különböző megfigyelési pontokon. Egy összetett hídprogram biztonságosan használhatja a szilárd cellákat a csapágyüléseknél, miközben egyidejűleg üreges cellákat helyez el a tartókábel horgonyainál.

Még mindig bizonytalan a megfelelő megoldást illetően a projektjéhez? Töltse ki az alábbi műszaki konzultációs űrlapot, és a Kingmach mérnökei 24 órán belül személyre szabott kiválasztási javaslatokat adnak. [Tekintse meg a Solid Load Cell termékoldalt] · [Üreges töltőcella termékoldalának megtekintése] · [Teljes műszaki adatlap letöltése (PDF)]
