Üreges mérőcellák hídkábelekhez és horgonyok felügyeletéhez: Kiválasztási útmutató és specifikációk

A ferdekábeles hidak, az előfeszített beton burkolatok és a gáthorgonyok pontosan kalibrált feszültségre támaszkodnak a szerkezeti integritás megőrzése érdekében. Az öt százalékos eltérések felgyorsíthatják a fáradtság meghibásodását. Hirtelen, katasztrofális szerkezeti túlterhelést is kiválthatnak. A hagyományos erőmérési módszerek közé tartoznak az emelőnyomásmérők és az időszakos felemelési tesztek. Ezek a módszerek szakaszosak és rendkívül munkaigényesek. Ezenkívül teljes mértékben alkalmatlanok az állandó, hosszú távú szerkezeti állapot monitorozására. Ez a megfigyelési hiányosság sebezhetővé teszi a kritikus infrastruktúrát.

Az üreges mérőcella elegáns, tartós megoldást nyújt erre a problémára. Átmenő furatként vagy gyűrű alakú erőmérő cellaként is ismert, ez az érzékelő közvetlenül a csavarra, ínre vagy horgonyrúdra illeszkedik. Folyamatosan méri a nyomóerőt a szerkezeti rendszer megszakítása nélkül. Ez a cikk ezen érzékelők működési elveit és technológiai előnyeit vizsgálja meg. Kitér a modellválasztásra, a kulcsfontosságú alkalmazásokra, a rendszerintegrációra és a kritikus beszerzési kritériumokra is.

Hogyan működik valójában egy rezgőhuzal üreges mérőcella: A gyűrűs, többszálas kialakítás magyarázata

A mérnököknek meg kell érteniük, hogyan működik egy rezgő huzal üreges mérőcella, hogy helyesen határozzák meg. A készülék egy robusztus gyűrű alakú testre támaszkodik. Ez az elasztikus acél gyűrű szigorú, többlépcsős stabilitási kezelésen esik át. A nyomóterhelést egyenletesen osztja el a kerülete mentén. Ez a gyűrűs kialakítás kiküszöböli az excentrikus terhelési hibákat, amelyek gyakran sújtják a síklemezes mérőcellákat a rosszul beállított telepítések során.

Ezen a gyűrűn belül a gyártók több akkordból álló rezgőhuzal-elrendezést alkalmaznak. A kapacitástól függően az érzékelő három-, négy- vagy hatakkordos húr konfigurációkat használ. Ezek a többszörös akkordok átlagolják a gyűrű keresztmetszetében mért feszültségértékeket. Ennek az elrendezésnek köszönhetően a JMZX-3XXXHAT sorozat rendkívül érzékeny, 0,1–1 KN felbontású terheléseket jelent, még hatalmas, 8000 KN teljes skálán.

A magmechanizmus maga a rezgőhuzal elve. Minden ultra-nagy szilárdságú acélhuzal nemzetközi szabványú horgonyhegesztéssel van rögzítve. A vezeték gerjesztési frekvenciája egyenesen arányos a feszültségével. Ez a frekvencia alapú kimenet teljesen immunis marad a kábelellenállás változásaira és az elektromágneses interferenciára. Ez az elektromos zavartűrés elengedhetetlen a forgalmas polgári építkezéseken, hosszú kábeleken.

Ezenkívül egy beágyazott intelligens chip állandóan tárolja az érzékelő egyedi kalibrációs tényezőit. A chip akár 800 mérési rekordot is képes naplózni, beleértve az időbélyegeket, hőmérsékleteket és nulla korrekciós értékeket. Ez a funkció lehetővé teszi a mérnökök számára, hogy az egységet a gyárba való visszaküldés nélkül végezzék el a helyszíni kalibrálás ellenőrzését. Végül egy beépített hőmérséklet-érzékelő minden egyes mérési ciklusban automatikus hőmérséklet-korrekciót biztosít. Ez kiküszöböli a termikusan indukált téves leolvasásokat kültéri vagy földbe fektetett telepítéseknél.

Rezgőhuzal a nyúlásmérő és hidraulika ellen: Miért nyeri az üreges VW cella a hosszú távú polgári megfigyelést

A vásárlók gyakran kizárólag a kezdeti vételár alapján hasonlítják össze az üreges mérőcellákat. Mindazonáltal értékelnie kell a megfigyelés teljes költségét. Ez magában foglalja a hosszú távú nulla eltolódást, a karbantartási követelményeket, a jeltávolság korlátozásait és az általános adatmegbízhatóságot.

• Rezisztív (fólia) üreges mérőcellák: Ezek az érzékelők alacsonyabb előzetes költséget kínálnak. Idővel azonban nagyon érzékenyek a nulla eltolódásra. Ezenkívül szenvednek a nedvesség okozta ellenállásváltozásoktól, és erősen támaszkodnak az 50 méternél hosszabb kábelhosszúságú erősítőkre. Nem alkalmasak állandó, felügyelet nélküli megfigyelésre.
• Hidraulikus mérőcellák: Ezek az eszközök teljesen elkerülik az elektromos interferenciát. Ezek azonban gyakori folyadékkezelést igényelnek. Beágyazott vagy zárt szerkezeti berendezésekben hajlamosak a szivárgásra. Ezenkívül másodlagos nyomásátalakítók hozzáadása nélkül nem tudják továbbítani a leolvasásokat távoli adatgyűjtőkhöz.
• Rezgő huzal üreges mérőcellák: Ezek az érzékelők olyan frekvenciakimenetet produkálnak, amely évtizedeken át stabil marad. A jelek tökéletesen továbbítják a kilométeres méretű kábeleket, torzítás nélkül. Nem igényelnek folyamatos kalibrációs gázt vagy folyadékot. Teljesen tömítettek és vízállóak.

A JMZX-3XXXHAT sorozat 50 éves tervezési élettartammal büszkélkedhet. A 20-50 éves eszközélettartamú infrastrukturális projekteknél a rezgőhuzal üreges cella az egyetlen technológia, ahol a projekt közbeni érzékelő cseréje nem kötelező tervezési feltételezés.

Technológia típusa	Hosszú távú stabilitás	Maximális kábelfutás	Karbantartási követelmény	Beágyazott alkalmasság
Ellenálló (fólia)	Szegény (Zero Drift)	< 50 méter	Mérsékelt (kalibrálás)	Alacsony
Hidraulikus	Mérsékelt	N/A (transzducer szükséges)	Magas (folyadékellenőrzés)	Alacsony (szivárgási kockázat)
Rezgő huzal	Kiváló	> 1000 méter	Nulla (karbantartásmentes)	Magas (teljesen lezárt)

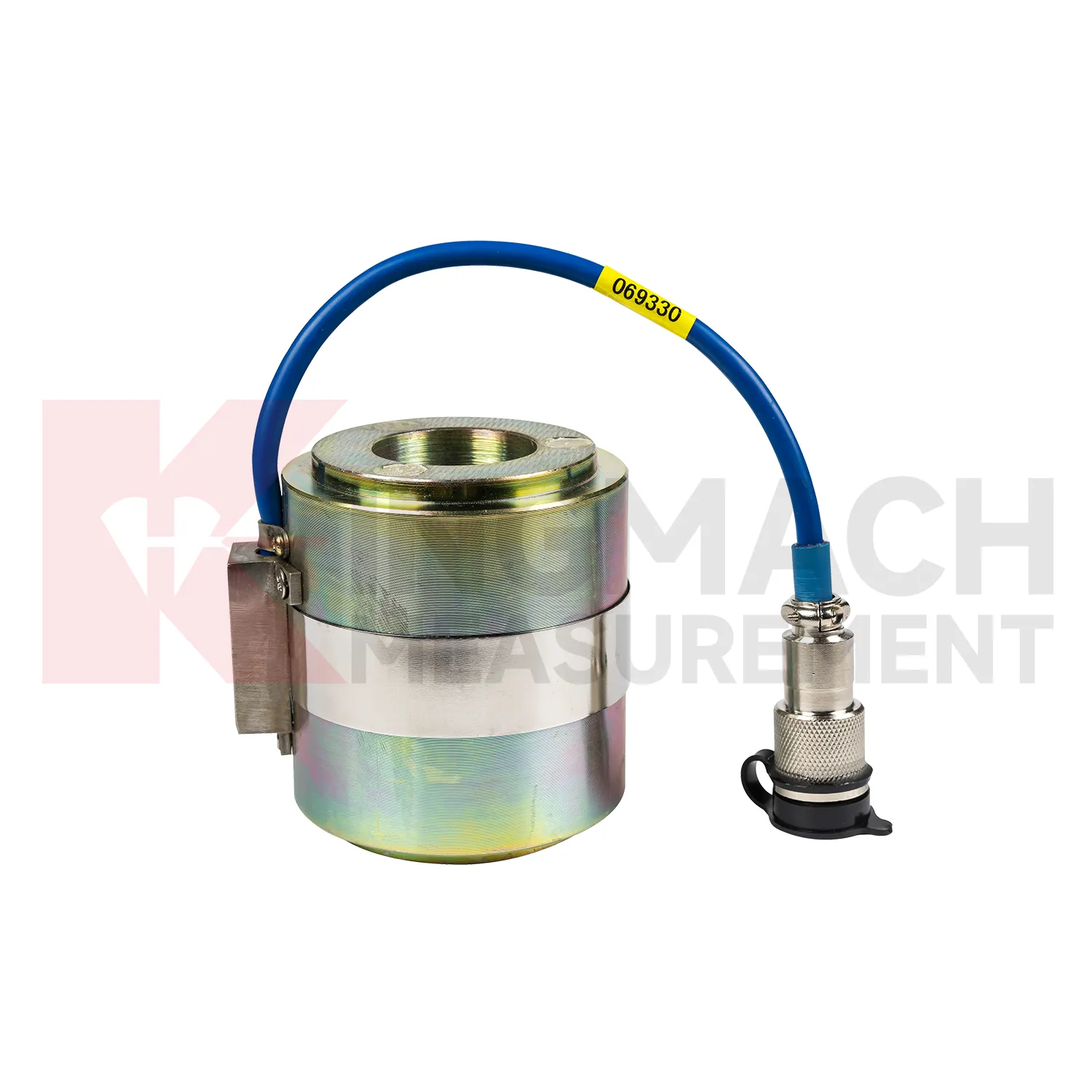

JMZX-3XXXHAT sorozat: kapacitástartomány, akkordkonfiguráció és méretreferencia

A beszerzési mérnököknek pontos specifikációkra van szükségük ahhoz, hogy az érzékelőket a projekt terhelési szintjeihez igazítsák. A JMZX-3XXXHAT sorozat átfogó kapacitástartományt kínál 500 KN és 8000 KN között nyolc szabványos modellben. Ez a széles választék mindent lefed az egyszerű sziklahorgonyoktól a masszív ferdekábelekig.

Az akkordszám intelligensen skálázódik az érzékelő kapacitásával. A 2000 KN-ig terjedő modellek háromakkordos konfigurációt használnak. A 3000 KN modell négy akkordot használ. A 4000 KN vagy annál nagyobb névleges teljesítményű modellek hat akkordot használnak. Ez a szerkezeti méretezés megtartja a mérési pontosságot a gyűrű átmérőjének növekedésével. Az érzékelő érzékenysége 0,1 KN 500 KN szinten. 1 KN érzékenységre lép minden 1000 KN feletti modellnél. Ez a pontosság könnyen teljesíti a szerkezeti kábelek felügyeleti kódjaiban található tipikus ±0,1%-os követelményt.

Ezek az erőmérő cellák kompakt magassággal rendelkeznek, 90 és 130 milliméter között. Ez az alacsony profil zökkenőmentesen illeszkedik a szabványos horgonyfejekhez és csapágylemez-szerelvényekhez anélkül, hogy szerkezeti módosításokat igényelne. Nem szabványos furatátmérőkhöz vagy egyedi környezetvédelmi igényekhez egyedi JMZX-3X00 modell is elérhető.

JMZX-3XXXHAT modell referencia táblázat

Modell	Kapacitás	Érzékenység	Belső furat (Ø)	Magasság	Konfiguráció
JMZX-3405AT	500 KN	0,1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8000 KN	1 KN	280 mm	130 mm	6-chord

Hol üreges mérőcellákat telepítenek: hat nagy téttel rendelkező mérnöki forgatókönyv

A mérnökök üreges mérőcellákat helyeznek el számos nagy téttel rendelkező környezetben. Minden alkalmazás sajátos biztonsági indokokat és hosszú távú felügyeleti kihívásokat mutat be.

• Kábel- és függőhidak: A támasztókábeleknek a tervezett feszültségük 3–5 százalékán belül kell maradniuk, hogy biztosítsák a kifáradásnak való megfelelést. Az üreges vibrációs huzal mérőcellák állandóan a rögzítési zónában helyezkednek el. Folyamatos kábelerő-adatokat szolgáltatnak közvetlenül a hídkezelő rendszereknek. Ez teljesen felváltja a költséges, időszakos felemelési teszteket.
• Utófeszített betonszerkezetek: A betonhidak és a nukleáris védőszerkezetek kúszása, zsugorodása és ellazulása miatt az inak erővesztesége fokozatosan következik be. A beágyazott gyűrű alakú erőcellák a horgony csapágylemez felett helyezkednek el. Nyomon követik az erők hosszú távú alakulását. Ezek az adatok közvetlenül tájékoztatják a jövőbeni újrafeszítési döntéseket.
• Dam & Slope horgonyok: A sziklacsavarok és a fugázott horgonyok stabilizálják a gát pilléreit és vágják a lejtőket. Ezek kritikus biztonsági elemek. A vízálló, korrózióálló JMZX-3XXXHAT tökéletesen megfelel a hosszú távú monitorozásnak telített, eltemetett vagy víz alatti talajviszonyok között.
• Vasút- és autópálya-építés: A támfalak és a talajszegfalak ideiglenes és állandó horgonyrendszereket használnak. Ezek a rendszerek pontos terhelésellenőrzést igényelnek az átvételi tesztelés és az aktív szolgáltatás során. Az üreges mérőcella mindkét feladatot egyetlen telepített egységként kezeli.
• Széltorony alapjai: A technikusoknak ellenőrizniük és figyelniük kell a horgonycsavar előfeszítését a szélturbina torony peremeiben. Az üreges mérőcellák közvetlen, nem tolakodó mérést biztosítanak. Egyáltalán nem igényelnek magának a horgonycsavar-rendszernek a módosítását.
• Emelő- és darurendszerek: A bilincsre vagy kengyelre szerelt üreges cellák dinamikus és statikus terheléseket mérnek nehéz emelőberendezésekben. A kompakt méretek és a digitális kimenet nagyra értékelik ezen az ipari másodlagos piacon.

Az érzékelőtől a műszerfalig: Üreges terhelési cellák integrálása egy teljes SHM adatrendszerbe

Egyetlen üreges mérőcella csak annyira hasznos, mint az őt körülvevő adatrendszer. Ezeket az érzékelőket egy teljes, teljes körű szerkezeti állapotfigyelő rendszerbe kell integrálnia.

• Igény szerinti kiolvasás: A Kingmach kompatibilis rezgőhuzal-kiolvasó egységei a közvetlen terhelési értékeket Kilonewtonban (KN) jelenítik meg. Közvetlenül az érzékelő memóriachipéről olvassák be a tárolt kalibrációs tényezőket. Nincs szükség külső papírkalibrációs táblázatokra a munkaterületen.
• Automatizált adatgyűjtés: A többcsatornás adatrögzítők támogatják a buszon vezetékes JMZX-3XXXHAT érzékelő tömböket. Konfigurálható lekérdezési intervallumokat, riasztási küszöbértékeket és távoli telemetriai lehetőségeket kínálnak, például 4G, LoRa vagy Ethernet. Ez lehetővé teszi a hatalmas kábeltömbök valódi, 24 órás, felügyelet nélküli felügyeletét.
• Műszeres kábelek: A Kingmach árnyékolt VW kábelek hibátlanul megőrzik a jel integritását. Tökéletesen teljesítenek több száz méteres futáson keresztül elektromosan zajos polgári építési környezetben.
• Vizualizációs szoftver: A valós idejű szoftveres műszerfalak a terhelési trendeket és a hőmérséklet-korrigált értékeket jelenítik meg. Automatikus túlterhelési riasztásokat generálnak, és megkönnyítik a korábbi trendek elemzését. Ez közvetlenül támogatja a szerkezeti biztonsági értékeléseket és a karbantartási munkafolyamatokat.

Az érzékelő, a naplózó és a szoftver egyetlen gyártótól való megadása kiküszöböli a firmware-kompatibilitási kockázatokat. Jelentősen leegyszerűsíti a nemzetközi projektek technikai támogatásának fokozását is.

Üreges cella meghatározása és beszerzése: hat kérdés, amelyet minden nemzetközi vevőnek fel kell tennie

A nemzetközi beszerzési csapatoknak objektív keretre van szükségük a kínai érzékelőgyártók értékeléséhez. Hat kritikus kérdést kell feltennie az üreges mérőcella beszerzésekor.

1. Az érzékelő rendelkezik nyomon követhető tanúsítvánnyal?
Meg kell követelnie az olyan szabványok szigorú betartását, mint a GB/T 13606-2007 és a DL/T 269-2022. A harmadik fél által ellenőrzött érzékelők jelentősen csökkentik a projekt jóváhagyási súrlódásait.

2. A kalibrálás közvetlenül a készülékre követhető?
A Kingmach üreges mérőcella a kalibrációs állandókat egy beépített chipben tárolja. Ez kiküszöböli a papíralapú nyilvántartás függőségét. Könnyű terepi ellenőrzést tesz lehetővé szabványos kiolvasó egységgel.

3. Mi a megadott élettartam?
Ragaszkodnia kell egy formálisan dokumentált tervezési élettartam adathoz. A Kingmach üreges terhelési cella 50 éves tervezési élettartamának szerződéses alapként kell szolgálnia, nem csak szóbeli biztosítékként.

4. A szállító testreszabhatja a terméket?
Az infrastrukturális projektek gyakran nem szabványos furatátmérőket, meghatározott kapacitástartományokat vagy egyedi csatlakozótípusokat igényelnek. A robusztus házon belüli tervezési képességekkel rendelkező gyártó hónapok helyett napok alatt reagál.

5. Hogyan néz ki az értékesítés utáni támogatás?
Keressen egy éjjel-nappali technikai forródrótot egyórás kezdeti válaszidővel. Az összetett problémákat 48 órán belül meg kell oldani. Ez a válaszkészség kritikus fontosságú az élő infrastrukturális projekteknél.

6. A szállítási határidő szerződésben biztosított?
A szállítónak 48 órán belül fel kell ajánlania a raktáron lévő szabványos modelleket. A projektléptékű megrendelések szigorú szerződéses ütemezést és rendszeres gyártási folyamatfrissítést igényelnek.

A magabiztosság választása a találgatásokkal szemben: a döntési keret és a következő lépés

Az üreges mérőcellák alapvetően átalakítják a kábelerő-felügyeletet. Folyamatos, automatizált biztonsági rendszerrel helyettesítik az időszakos, tolakodó tesztelési gyakorlatokat. Egyértelmű döntési keretet kell követnie. Először ellenőrizze a terhelés típusát és a teljes kapacitást. Másodszor, válassza ki a megfelelő akkord konfigurációt. Harmadszor, ellenőrizze az adott ín vagy horgony pontos furatátmérőjét. Negyedszer, erősítse meg a vízszigetelési és hőmérsékleti követelményeket. Végül integrálja az érzékelőt egy megbízható adatgyűjtővel és megjelenítő szoftverrel.

A Kingmach üreges terhelési cella 50 éves tervezési élettartama hihetetlen hosszú távú értéket biztosít. A teljes tulajdonlási költség magában foglalja az elkerülhető újratelepítéseket, újrakalibrálásokat és az adatvesztés megakadályozását. Ez a hosszú távú költség lényegesen alacsonyabb, mint az olcsóbb alternatív fóliatechnológiák. Ha nem biztos abban, hogy melyik JMZX-3XXXHAT modell illik projektjéhez, megoszthatja specifikációit a Kingmach mérnöki csapatával. Ingyenes modellajánlatot és személyre szabott árajánlatot adunk.

Felvonóhíd- vagy horgonyprojektet tervez? Kérjen ingyenes érzékelőajánlatot és személyre szabott ajánlatot a Kingmach mérnökeitől – válasz 24 órán belül.
🔗 [ Szerezze meg ingyenes ajánlásomat → ]
📧 [email protected]

GYIK

1. Mi a különbség az üreges mérőcella és a tömör cella között?

Az üreges mérőcella egy központi furattal rendelkezik, amely lehetővé teszi, hogy egy csavar vagy kábel teljesen áthaladjon rajta, és a feszültséget a rögzítőlemezre reagálva méri. A szilárd mérőcellákból hiányzik ez a központi lyuk, és jellemzően közvetlen, soron belüli összenyomást vagy feszültséget mér.

2. Hogyan kell üreges erőmérő cellát felszerelni egy utófeszített ínre?

A gyűrű alakú érzékelőt közvetlenül az ínre vagy a horgonyrúdra kell csúsztatni, mielőtt felhelyezné a horgonyfejet és a csapágylemezt. Az erőmérő cella biztonságosan illeszkedik a betonszerkezet és az acél horgonyblokk közé.

3. Használhatók üreges mérőcellák dinamikus terhelésmérésre?

A rezgő huzal üreges mérőcellák statikus és lassan változó terheléseknél is kiválóak a huzalfrekvencia söpréséhez szükséges fizikai idő miatt. A nagyfrekvenciás dinamikus terheléseknél általában előnyben részesítik a rezisztív fóliát vagy piezoelektromos mérőcellákat.

4. Milyen hosszúságú kábelt támogat egy rezgőhuzal üreges mérőcella?

Mivel feszültségjel helyett frekvenciaalapú kimenetet használnak, a rezgőhuzalos érzékelők könnyedén továbbítanak pontos adatokat 1000 métert meghaladó árnyékolt kábeleken jelvesztés vagy torzulás nélkül.

5. Hogyan javítja a több akkordból álló kialakítás az erőmérő cellák pontosságát?

A több akkordból álló kialakítás több független vibrációs vezetéket helyez el egyenletesen az erőmérő cella belső kerülete körül. Ez átlagolja a gyűrűn átívelő feszültségméréseket, ami aktívan kiküszöböli a középponttól eltérő vagy excentrikus terhelés okozta hibákat.

6. Kombinálhatom az üreges mérőcellákat rezgőhuzalos nyúlásmérőkkel egy felügyeleti rendszerben?

Igen. Az üreges mérőcellákat és a rezgőhuzalos nyúlásmérőket gyakran ugyanabba a felügyeleti rendszerbe integrálják. Az erőmérő cella az alkalmazott erőt, míg a nyúlásmérő a szerkezeti deformációt méri, így kiegészítő adatokat szolgáltat a pontosabb teljesítményértékeléshez.

7. Mi a különbség a több akkordos és az egyakkordos konfigurációk között, és mikor válasszam mindegyiket?

Az egyszálú konfiguráció egy adott helyen méri a terhelést, és alkalmas egyszerű terhelésfigyelési alkalmazásokra. A több akkordból álló konfiguráció több tagon vagy ponton keresztül figyeli a terheléseket, így ideális olyan összetett szerkezetekhez, ahol a terheléselosztás és az egyensúly kritikus fontosságú.

8. Hogyan ellenőrizhetem az érzékelő hosszú távú állapotát a telepített egység eltávolítása nélkül?

Az érzékelők hosszú távú állapota ellenőrizhető rendszeres nulla ellenőrzésekkel, a múltbeli adatok trendelemzésével, a szomszédos érzékelőkkel való összehasonlítással, valamint a kábelek és csatlakozások rutin ellenőrzésével. Ezek a módszerek segítenek észlelni az esetleges eltolódást vagy teljesítményproblémákat anélkül, hogy az érzékelőt le kellene szerelni a használatból.

9. Milyen jótállási és újrakalibrálási szolgáltatásokat kínál a Kingmach nemzetközi szinten?

A Kingmach a projekt teljes életciklusa során műszaki tanácsadással, telepítési útmutatásokkal, üzembehelyezési segítséggel és értékesítés utáni szolgáltatással támogatja a nemzetközi ügyfeleket. Minden mérőcella gyári kalibrációs adatokkal és minőségi dokumentációval van ellátva. A Kingmach a hosszú távú monitorozási programokhoz kalibrálási ellenőrzési támogatást, teljesítményértékelési ajánlásokat és technikai segítséget tud nyújtani a mérési megbízhatóság fenntartása érdekében. Az ügyfelek közvetlenül a mérnöki csapattal fordulhatnak hibaelhárításért, cseretervezésért és rendszeroptimalizálási támogatásért, ha szükséges.

---

Írta: Kingmach Engineering Team – infrastrukturális projektek támogatása világszerte 2001 óta
