Differenciálnyomású vízszint-érzékelők a gátbiztonság érdekében: 7 mérnöki előny magyarázata

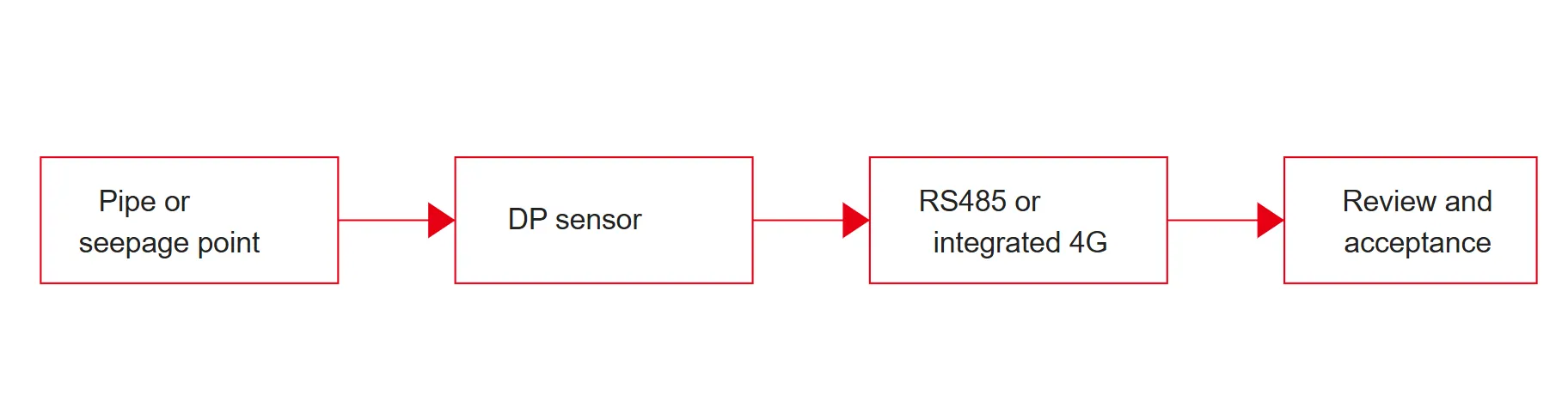

ábra: mérnöki előny csak akkor valósul meg, ha a pont, az érzékelő, az adatút és a felülvizsgálati folyamat együtt van megadva.

2. előny: Stabil trendadatok a szivárgási nyomás és a vízszint értelmezéséhez

A nyomáskülönbség-érzékelők segítenek a gátcsapatoknak a trendek leolvasásában, nem pedig az elszigetelt értékekben. Ez azért fontos, mert a szivárgás és a belső víz viselkedése gyakran a kitartás és a kapcsolat révén válik értelmessé, nem pedig egyetlen drámai ponton keresztül. A mérsékelt emelkedés akkor számíthat, ha napokig tart, túl lassan reagál a tározó lemerülése után, vagy nem felel meg a közeli vízelvezetési viselkedésnek.

A stabil trendadatok három gyakori helyzetben támogatják a jobb értelmezést. Először is, amikor a tározószint változásának előre látható belső választ kell kiváltania, de nem. Másodszor, amikor a szivárgással kapcsolatos megfigyelési pont túl lassan áll helyre a csapadék vagy a kibocsátási feltételek megváltozása után. Harmadszor, amikor egy pont elkezd eltérni a közeli pontoktól, amelyek általában együtt mozognak. Ezek azok a minták, amelyek alaposabb vizsgálathoz vezetnek, mielőtt egy nagyobb probléma kialakulna.

A JMYC-67XXAD vonal milliméteres vízszint-felbontása finomabb trendrekordot ad a helyszínnek a munkavégzéshez, míg az adott modellnél felsorolt ​​0,2 százalékos teljes körű pontosság segít meghatározni, hogy a műszer alkalmas-e a megfigyelési feladatokra. A lényeg, hogy a számokat ne saját érdekükben idézzük. A lényeg az, hogy a finom felbontás és a stabil kimenet javítja a kis, de tartós változások idővel történő felülvizsgálatát.

3. előny: A valós idejű gátbiztonsági riasztások és figyelmeztető szabályok közvetlen támogatása

Az érzékelő sokkal hasznosabbá válik, ha támogatja a figyelmeztető logikát, ahelyett, hogy csak leolvasásokat gyűjtene. A gátriasztási munkafolyamatok általában három szabálycsaládra támaszkodnak: abszolút küszöbértékekre, változási sebességi küszöbértékekre és a kapcsolódó megfigyelési csatornákkal való keresztellenőrzésekre. A differenciálnyomású vízszint-érzékelők segítenek, mert kimenetüket vezetékes vagy távoli adatgyűjtéssel közvetlenül be lehet vinni ebbe a szabálystruktúrába.

Ez működési szempontból számít. Előfordulhat, hogy a tartályszint emelkedése normál vezérlőablak alatt nem igényel beavatkozást. A szivárgással kapcsolatos pont gyors belső emelkedése, különösen, ha nem egyezik a várt vízelvezetési viselkedéssel, megérdemelheti a helyszíni ellenőrzést. Egy hasznos figyelmeztető rendszernek időben, konzisztens formátumban és olyan platformon kell szüksége az érzékelőadatokra, ahol a szabály kézi adatátadásra való várakozás nélkül is aktiválódhat.

A Kingmach gáttal kapcsolatos termékcsomagja tartalmazza a JMZX-XXGH adatgyűjtő modul és a megfigyelő platform amely támogatja a központosított adatkezelést és riasztási szabályok konfigurálását. A vevő számára ez azt jelenti, hogy a vízszint-érzékelő egy teljes adatút részeként ellenőrizhető: érzékelés, adatgyűjtés, átvitel, tárolás, trend áttekintés és figyelmeztetés.

4. előny: Rugalmas telepítés vezetékes RS485 és távoli 4G megfigyelési architektúrákban

A gáttelepeken nem azonosak a kommunikációs feltételek. Néhányan már rendelkeznek szekrényekkel, áramellátással és központi adatgyűjtő hálózattal. Másoknak olyan távoli pontokra van szükségük, ahol a kábelezés növelné a helyszíni költségeket vagy lassítaná a telepítést. A nyomáskülönbség-érzékelők mindkét elrendezésben működhetnek, ha a modell megfelel a kommunikációs tervnek.

A JMYC-67 családban a JMYC-67XXAD egy vezetékes RS485 architektúrához illeszkedik, ami akkor hasznos, ha a webhely már rendelkezik stabil beszerzési gerincvel, és közvetlenül egy központi modulba szeretne integrálni. A JMYC-67XXAWL más utat választ, mivel a beépített 4G DTU-t belső akkumulátorral kombinálja. Ez csökkenti a különálló terepi kommunikációs hardverek számát, és segíthet a felügyelet nélküli vagy széles körben elosztott megfigyelési pontokon.

Ez a különbség többet érint, mint a telepítés idejét. Megváltoztatja a karbantartási tervezést, a tartalék stratégiát, a kommunikációs hibakezelést és azt, hogy a webhely milyen gyakran tud reálisan mintát venni anélkül, hogy energiaterhelést okozna. Az ezeket a lehetőségeket összehasonlító vásárlónak az árak összehasonlítása előtt át kell tekintenie a kommunikációs útvonalat és az áramellátási útvonalat, mert ez a két döntés határozza meg a felügyeleti pont élettartama alatti üzemi terhelését.

5. előny: Erősebb, hosszú távú alkalmasság nedves, eltemetett és felügyelet nélküli szántóföldi körülmények között

A gátfelügyeleti berendezések gyakran hosszú ideig élnek nehéz körülmények között. A nedves környezet, az eltemetett telepítési pontok és az időjárási hatások állandó nyomást gyakorolnak a tömítésekre, kábelekre, házakra és csatlakozókra. Az ebben a beállításban használt vízszintmérő műszernek ilyen körülmények között is olvashatónak kell maradnia, nem csak a specifikáció rövid áttekintésén kell jól kinéznie.

Itt válik praktikus vásárlási tényezővé a vízállóság, a kábelkialakítás, a beépítési mód és az alacsony karbantartási igény. A JMYC-67XXAD és a JMYC-67XXAWL egyaránt IP68-as védelemmel van felszerelve, és az integrált AWL modell egy akkumulátor alapú, felügyelet nélküli telepítési útvonalat is hozzáad, az akkumulátor élettartama pedig a mintavételi intervallumhoz kapcsolódik. Ez közvetlenül befolyásolja, hogy egy távoli pontnak milyen gyakran van szüksége szolgáltatásra.

Egy gátvásárló számára ezeket az adatokat karbantartási kérdésekké kell alakítani. Milyen gyakran kell a pontot látogatni? Hogyan védik a szellőző utat? Hogyan lehet elkülöníteni a hiányzó adatokat a rendellenes adatoktól? Hogyan ütemezhető az elemcsere a kívánt riasztási gyakorisághoz? Ezek a kérdések hasznosabbak, mint egy hosszú paraméterlista ismétlése mező jelentése nélkül.

6. előny: Könnyebb integráció piezométerekkel, adatgyűjtő modulokkal és gátfigyelő szoftverrel

A gáton végzett vízszint-ellenőrzést ritkán értelmezik egyedül. Gyakran rezgőhuzalos piezométerek, szivárgó műszerek, deformációérzékelők és központi szoftver mellett található, amely segít a mérnököknek összehasonlítani a szerkezet különböző részeiből származó értékeket. A differenciálnyomású vízszint-érzékelők támogatják ezt a tágabb nézetet, amikor megoszthatják az adatútvonalat a rendszer többi műszerével.

A Kingmach termékcsaládban természetesen a JMYC-67 sorozatot is felülvizsgálják a mellett JMZX-55XXHAT rezgőhuzalos piezométer , a JMZX-XXGH adatgyűjtő modul és a felügyeleti rendszer platformja. Ez a kombináció azért fontos, mert jobb esélyt ad a webhelynek arra, hogy leolvassa a vízszintet, a pórusnyomást és a kapcsolódó csatornákat egy ellenőrzési munkafolyamatban, ahelyett, hogy szétszórná azokat a szétválasztott eszközök között.

A beszerzési csapatok esetében az integrációs kérdéseket közvetlenül az ajánlatkérésbe kell írni. Erősítse meg a kommunikációs formátumot, a naplózó kompatibilitását, a címzési módszert, a mintavételi intervallumot, a riasztási célt, és azt, hogy a szoftver össze tudja-e hasonlítani a pontot a kapcsolódó csatornákkal. Ezek az elemek határozzák meg, hogy az érzékelő egy felügyeleti rendszer részeként fog-e viselkedni, vagy elszigetelt adatforrás marad.

7. előny: Hasznosabb vásárlói döntések mérhető adatok és egyértelmű ajánlatkérési kritériumok révén

A nyomáskülönbség-vízszint-érzékelő egyik legpraktikusabb előnye, hogy mérhető kritériumokat ad a vevőnek a specifikációhoz és az elfogadáshoz. A vízszintmérő készülék széles körű igénye helyett a projektben a helyszínrajzhoz kapcsolódó szaknyelven meg lehet határozni a pont típusát, hatótávolságát, kommunikációs útvonalát, energiaviszonyokat, környezeti kitettséget, naplózási intervallumot és válaszelvárást.

Ez tisztább ajánlatkéréshez és jobb beszállítói vitához vezet. A vevő megkérdezheti, hogy az érzékelő beágyazott csövekhez vagy nyíltvízi pozíciókhoz készült-e, a kimenet RS485-ös vagy beépített 4G-s-e, a védelmi szint megfelel-e a terepi környezetnek, és a leolvasást csak trendvizsgálatra használják-e, vagy közvetlenül riasztásokhoz kötik-e. Minden válasz befolyásolja a megfelelő modellt és a megfelelő telepítési megközelítést.

Nyomáskülönbség-vízszint-érzékelő kiválasztása gátfelügyeleti projektekhez

A kijelölést a megfigyelési ponttal kell kezdeni, nem a katalógussal. Határozza meg, hogy a pont egy beágyazott vízszintcsövön, egy nyomáscsökkentő kimeneten, egy szivárgással kapcsolatos megfigyelési helyen vagy egy távoli hidrológiai ponton belül legyen. Ezután határozza meg, hogy az adatok hogyan fognak továbbhaladni, milyen gyakran kell jelentést tenniük, és milyen figyelmeztető szabály használja a leolvasást.

Ezután szűkítse a műszaki illeszkedést. A hatótávolság, a felbontás, a pontosság, a kommunikációs mód, az áramút, az üzemi hőmérséklet és a védelmi szint mind számít, de csak a helyszíni szolgálattal kapcsolatban. Egy 4G integrált érzékelő csökkentheti a terepi terhelést egy távoli ponton, míg a vezetékes RS485 modell praktikusabb lehet egy központi adatgyűjtőhöz kötött ponton.

Végül tekintse át az érzékelőt a teljes figyelmeztetési lánc részeként. Erősítse meg az beszerzési kompatibilitást, a platformintegrációt, az üzembe helyezési lépéseket, az alapszintű ellenőrzéseket és a karbantartási felelősséget. Az erős érzékelőválasztás nem csak a megfelelő modell. Ez az a modell, amely illeszkedik a megfigyelési ponthoz, a webhely architektúrájához és a riasztási folyamathoz, amelyet a csapat ténylegesen használni fog.

Tervezze meg együtt a megfigyelési pontot, az adatútvonalat és a riasztási szabályt

Ha a gátprojektje nyomáskülönbség-vízszint-felügyeletet igényel, a modell kiválasztása előtt határozza meg a pont típusát, a kommunikációs útvonalat, az energiaviszonyokat és a figyelmeztető logikát. Ez megkönnyíti a JMYC-67 sorozat opcióinak összehasonlítását és az érzékelő beillesztését a szélesebb beszerzési és szoftveres munkafolyamatba.
