Kingmach vízszint-érzékelők a gátfelügyelethez

Miért fontos a vízszint-ellenőrzés a gátbiztonságban?

A vízszint az egyik működési változó a tározó ütemezése, az árvízvédelem, a szivárgás felülvizsgálata és a figyelmeztető döntések mögött. Leírhatja a szerkezet hidraulikus terhelését, jelezheti, hogy a tehermentesítő cső a várt módon viselkedik-e, és segít értelmezni a talajvíz vagy a belső nyomás változásait, amikor más műszerekkel leolvassák.

A hasznos kimenet egy összehasonlítható idősor, nem pedig egy elszigetelt szám. A mérnökök összehasonlíthatják a csapadékot, a tározócserét, a vízelvezetési reakciót és a belső körülményeket az idő függvényében, ha a mérési adatokkal együtt megőrzik a nullapontot, a mintavételi intervallumot és a karbantartási előzményeket. Ez az alapja annak eldöntésének, hogy egy változás vizsgálatra szorul, vagy összhangban van a webhely normál reakciójával.

A vízszint-érzékelők fő típusai a gátfelügyelethez

Az érzékelőnek egyeznie kell a mérési ponttal. A merülő nyomásérzékelő beágyazott megfigyelőcsőhöz vagy nyomáscsökkentő csőhöz illeszkedhet, míg a radaros vagy ultrahangos mérés elkerülheti a nyílt vízfelülettel való érintkezést. Az úszórendszerek, a buborékfúvók és a kézi személyzeti mérőeszközök továbbra is relevánsak maradnak, ha a helyszíni feltételek vagy az érvényesítési módszer praktikussá teszi őket.

A kézi személyzeti mérőeszközök helyet érdemelnek a monitoringtervben. Látható, árammentes referenciát biztosítanak az üzembe helyezéshez, az időszakos ellenőrzésekhez és az esemény utáni vizsgálathoz. Határozza meg a nullapontot, a biztonságos hozzáférési útvonalat, az ellenőrzési intervallumot és az időbélyegzett rögzítési formátumot, hogy ezek a leolvasások ellenőrizzék, ne pedig összezavarják a digitális adatfolyamot.

Hogyan működnek a nyomáskülönbség-vízszint-érzékelők

A hidrosztatikus érzékelő az érzékelési ponton lévő víznyomást szintértékké alakítja. Az érzékelő feletti vízoszlop növekedésével a nyomás növekszik. Víz alatti membrán esetén az összefüggés a Delta P = rho gh alakban fejezhető ki, tehát a jelentett szint függ a folyadék sűrűségétől, az érzékelő magasságától és a stabil légköri referenciaértéktől.

Szabadtéri alkalmazásoknál szellőző kábel vagy belső levegőcső a légköri nyomásra vonatkoztathatja a mérést. Ez csökkenti annak kockázatát, hogy a barometrikus változást vízszintes eseményként kezeljék. Nem szünteti meg a terepi fegyelem szükségességét: rögzítse az érzékelő magasságát és referenciapontját az üzembe helyezéskor, tartsa szárazon és nyitva a légtelenítő útvonalat, és hasonlítsa össze a stabil leolvasást egy felmért vagy kézi referenciaértékkel.

Ez a mérési módszer számos gát- és hidrológiai pontra alkalmas, de nem szabad csak címkével kiválasztani. A nyomásalapú megközelítés megerősítése előtt a vevőnek ellenőriznie kell a csőgeometriát, a várható magasságot, az üledékkockázatot, a kábel útvonalát, a karbantartási hozzáférést és az adatarchitektúrát.

Pontosság, felbontás és hatótávolság: mit érdemes összehasonlítani a vásárlóknak

A felbontás az a legkisebb növekmény, amelyet egy eszköz érzékelni vagy megjeleníteni képes. A pontosság azt írja le, hogy a jelentett érték milyen közel áll a valódi értékhez meghatározott feltételek mellett. A kijelző finom növekménye önmagában nem garantálja a figyelmeztetési küszöb vagy a hosszú távú trend megbízhatóságát; A telepítési eltolás, a hőmérséklet-válasz, a kalibráció és a referenciapont stabilitása is számít.

Válasszon tartományt a maximális hiteles vízoszlophoz képest, ne csak a normál működési szinthez. Tekintse át az árvízszintet, a csőmagasságot, a várható nyomásingadozásokat és a túlterhelés következményeit. Az ajánlatkérőnek fel kell tüntetnie a leolvasás mérnöki célját is, mivel a tározójelentés, a trendfigyelés és a riasztási válasz elfogadási kritériumai eltérőek lehetnek.

JMYC-67XXAWL és JMYC-67XXAD: az adatarchitektúra kiválasztása

Távoli tározókhoz, hidrológiához vagy felügyelet nélküli gátpontokhoz a Kingmach JMYC-67XXAWL egyesíti a nyomáskülönbség-érzékelőt, a beépített 4G DTU-t és a belső akkumulátort. 10 m-es, 20 m-es és 30 m-es modelljei leegyszerűsíthetik a telepítést ott, ahol a védett kábelút és a helyi áramellátás nehezen biztosítható. Alkalmassága továbbra is függ a mobil lefedettségtől, a tervezett mintavételi intervallumtól, a telepítési hozzáféréstől és a reális akkumulátor szerviztervtől.

A Kingmach JMYC-67XXAD a vezetékes integrációs útvonalat választja. RS485 interfésze és DC 9-24 V tápszükséglete alkalmassá teszi ott, ahol a logger, a tápegység, a védett kábelút és az adatgyűjtési architektúra már meg van tervezve. 10 m-es, 20 m-es és 30 m-es változatait a normál vízállás helyett inkább a maximális várható vízszint alapján kell kiválasztani.

A specifikációk különbségének mérnöki döntést kell hoznia. Az AWL modell 1 mm-es felbontásról és +/-0,1%-os FS-pontosságról számol be akkumulátoros 4G átvitel mellett; az AD modell 0,1 mm-es felbontásról és 0,2%-os FS-pontosságról számol be RS485 integrációval. Hasonlítsa össze ezeket a számokat a teljes mérési lánccal, beleértve a nullapont-vezérlést, a telepítési hibát, a riasztás célját és a karbantartási korlátokat, ahelyett, hogy egyetlen számot választana.

A valós pontosságot befolyásoló telepítési tényezők

A megfelelően meghatározott érzékelő továbbra is gyenge projektadatokat adhat, ha a telepítés gyenge. Használjon stabil rögzítést, dokumentált függőleges referenciát, védett kábelvezetést, tiszta hozzáférést a csőhöz vagy csőhöz, valamint rögzített nullapontot vagy eltolást. A tehermentesítő csőben vagy a beágyazott vízszintmérő csőben dokumentálja a felfüggesztés elrendezését és az érzékelő helyzetét, hogy a jövőbeni kezelők értelmezni tudják a karbantartás vagy csere utáni változásokat.

Az üledék, a bioszennyeződés, a turbulencia, a beszorult levegő, a kábelfeszülés, a villámlás és a vízkalapács egyaránt befolyásolhatja a mérést. A nyomásérzékelő berendezésekhez száraz, nyitott szellőzőcsatornákra van szükség. Az akkumulátorral működő állomásoknak újra kell próbálkozniuk a kommunikációval és a mintavételi ütemtervükkel az élettartamhoz képest. Az RS485 hálózatoknak meghatározott tervre van szükségük az árnyékoláshoz, földeléshez, túlfeszültség-védelemhez és üzembe helyezési ellenőrzésekhez.

Gátfigyelő munkafolyamat és ellenőrzött alkalmazáshivatkozások

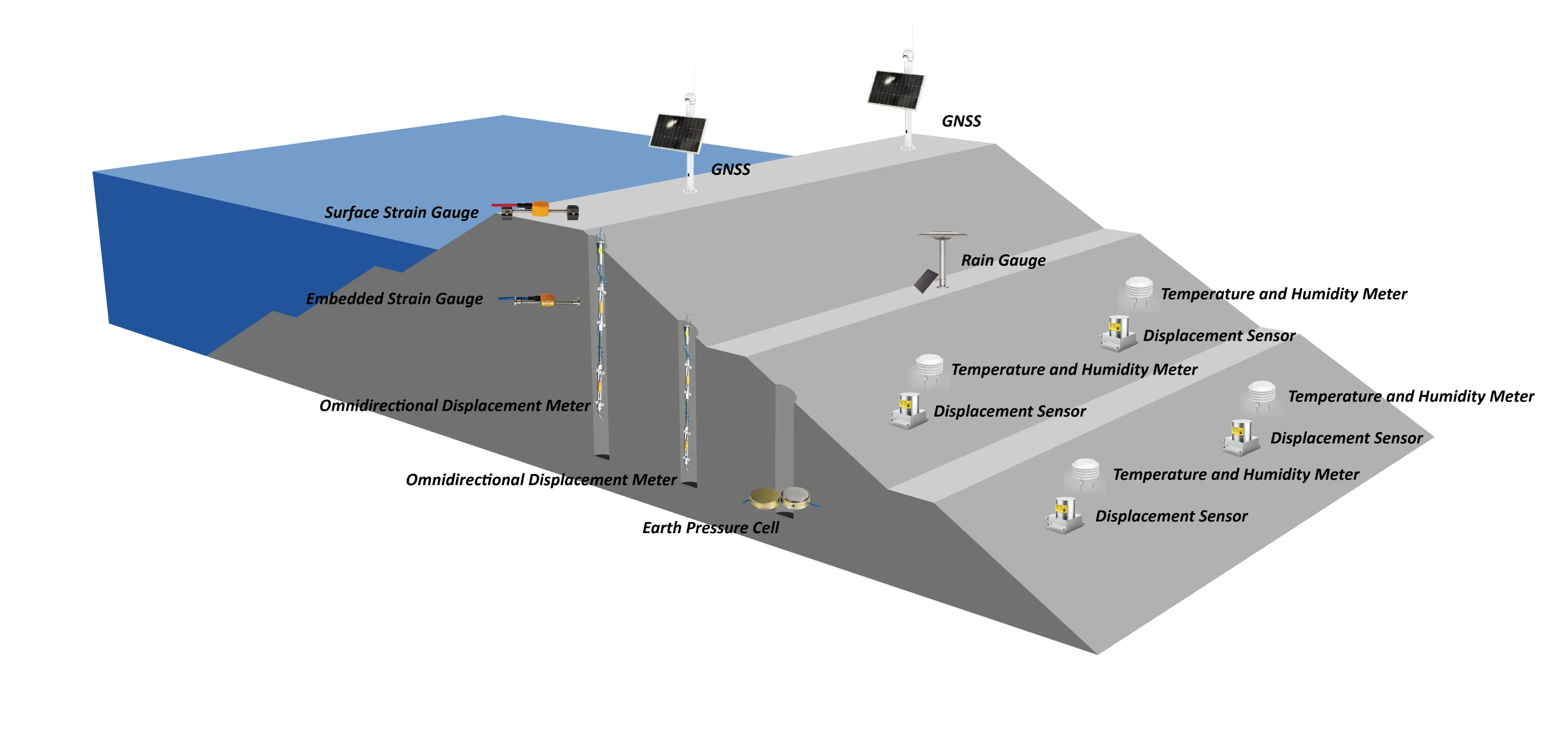

A gátfigyelő rendszer általában egynél több érzékelő kimenetet kombinál. A vízszint-csatorna hasznosabbá válik, ha áttekintik a szivárgási, süllyedési, elmozdulási, dőlési, csapadék- és üzemi nyilvántartásokat. Kingmach gátfelügyeleti megoldás leírja ezt a rendszerszintű megközelítést szerkezeti, szivárgási, hidrológiai, környezeti és terhelési megfigyeléseken keresztül.

Az adatútvonalhoz az érzékelő kiválasztása előtt határozza meg, hogy hol történik az adatok gyűjtése, továbbítása, áttekintése és megőrzése. Egy távoli ponthoz integrált 4G-eszközre lehet szükség; a vezetékes telephely csatornatervet, adatgyűjtőt, védőkábelezést és felülvizsgálati platformot igényelhet. Az elérhető kiolvasók és adatrögzítők és megfigyelő szoftver megfelelő belső hivatkozási pontokat biztosítson az ajánlatkérési megbeszéléshez.

Ehhez a cikkhez nem adtunk hozzá helyspecifikus gátteljesítmény-esetet, mert a mellékelt anyag nem igazolja ezt a két vízszint-modell esetében. A projektlekérdezésnek ehelyett meg kell adnia a helyszínrajzot, a mérési célt, a műszerlistát és az elfogadási kritériumokat, hogy a konfigurációt a tényleges telepítéshez képest felül lehessen vizsgálni.

Kiválasztási ellenőrző lista beszerzési és mérnöki csapatok számára

Mérési pont

• Határozza meg, hogy a pont egy tározó felülete, beágyazott cső, nyomáscsökkentő cső kimenete, talajvíz fúrólyuk, vízcsillapító kút vagy hidrológiai állomás.
• Erősítse meg a maximális hiteles magasságot, a referencia magasságot, a hozzáférési korlátozásokat és a szükséges tartományt.

Műszaki rendszer

• Állítsa be a pontosságot és a jelentéskészítési célt a trend-áttekintéshez, a riasztáskezeléshez vagy az üzemi jelentésekhez.
• Válassza a 4G akkumulátoros működést távoli pontokhoz vagy RS485-öt vezetékes adatgyűjtési hálózathoz.
• Adja meg a szerelést, a csőgeometriát, a kábelvezetést, a szellőzővédelmet, a földelést, a túlfeszültség elleni védelmet és az érvényesítési módszert.

Kereskedelmi és szállítás

• Kérje az adatlapot, a kalibrálási dokumentációt, a kapcsolási rajzot, a telepítési útmutatót, az IP-adatokat, a csomagolás részleteit, az átfutási idő megerősítését és a garanciális feltételeket.

Karbantartás és átvétel

• Határozza meg az ellenőrzési és tisztítási időközöket, adott esetben az akkumulátorcseréhez való hozzáférést, a szellőző-ellenőrzéseket, a naplózó-ellenőrzéseket, valamint összehasonlítást egy kézi vagy felmért referenciával.

Gyakori vásárlási hibák

Csak a felbontás összehasonlítása gyakori hiba. A 0,1 mm-es megjelenítési lépésköz hasznos lehet, de az elfogadás függ a teljes skálájú pontosságtól, a telepítési geometriától, a hőmérsékleti viselkedéstől, a kalibrálási feltételektől és a referencia stabilitásától is. Először állítsa be a szükséges döntési tűréshatárt, majd hasonlítsa össze a teljes műszert és a telepítési tervet.

A kommunikáció gyakran túl későn dönt. Az alacsony fogyasztású 4G eszköz csökkentheti a távoli helyen végzett terepmunkát, de lefedettségre és akkumulátor-szolgáltatási tervre van szüksége. A vezetékes RS485-ös eszköz karbantartása egyszerűbb lehet egy kész adatgyűjtési hálózatban, de csak akkor, ha a tápellátás, a kábelvédelem, a földelés és a túlfeszültség-szabályozás már a hatálya alá tartozik.

A szellőzők karbantartásának figyelmen kívül hagyása további elkerülhető kockázatot jelent. A szellőztetett referencia csökkentheti a légköri hibát, de a páralecsapódás, az eltömődés vagy a víz behatolása veszélyeztetheti a leolvasást. Adjon hozzá kézi referencia-ellenőrzéseket a telepítés, az elárasztás, az építési tevékenység és az érzékelőcsere után, hogy az adatrekord védhető maradjon.
