Valós idejű gátbiztonsági riasztások nyomáskülönbség-vízszint-érzékelőkkel

A gáttulajdonosoknak korábban látniuk kell a szinteltolásokat, a szivárgási nyomás változásait és a trendtöréseket, amelyek még azelőtt jelentkeznek, hogy az üzemeltetési probléma biztonsági eseménysé válna. A nyomáskülönbség-érzékelők hasznosak, mert folyamatosan követik a változásokat a beágyazott, nedves és nehezen hozzáférhető megfigyelési pontokon.

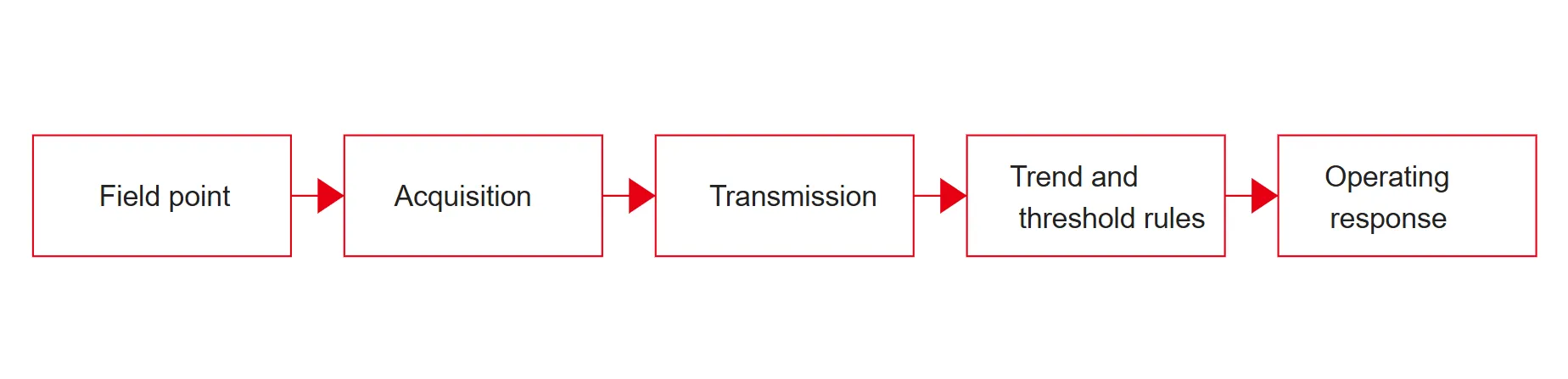

Egy működőképes riasztási munkafolyamatban az érzékelő csak az első kapcsolat. A leolvasásnak stabilnak kell maradnia terepi körülmények között, tisztán kell mozognia az adatgyűjtési rétegben, és el kell érnie a szoftvert, amely össze tudja hasonlítani a küszöbértékekkel, a változási sebesség szabályaival és a közeli műszerekkel. Ez az, ami az időszakos ellenőrzést valós idejű gátbiztonsági riasztásokká változtatja.

A vásárlói oldal értékelésénél az igazi kérdés nem az, hogy az érzékelő képes-e elkülönítve leolvasni a vízszintet. Az igazi kérdés az, hogy képes-e megbízható riasztásokat támogatni beágyazott csöveken, vízelvezető pontokon, felügyelet nélküli állomásokon és hosszú szervizintervallumokon keresztül anélkül, hogy további bizonytalanságot okozna a felügyeleti csapat számára.

A gátkezelők számára a leghasznosabb riasztás ritkán egyetlen magas érték. Ez egy szint- vagy szivárgásjel, amely megszakad a tározó működésével, csapadékával, vízelvezetésével vagy szerkezeti mozgással való normál kapcsolatától.

Miért számítanak a vízszintjelzések a gátbiztonsági programokban?

A gát megfigyelési terve általában többet követ, mint a tározó magasságát. A kezelők figyelik a szivárgási nyomást, a freatikus vonal mozgását, a vízelvezetési viselkedést, a lefelé irányuló szintet és azt, ahogy ezek a leolvasások az elmozdulás, repedésszélesség vagy feszültségadatok mellett mozognak. Egyetlen érték normálisnak tűnhet, míg a csapadékkal, vízfolyással vagy emelkedő nyomással szembeni trendje más történetet mesél el.

Éppen ezért a figyelmeztető logikának kontextusra van szüksége. Az alapvízszint csövében lévő emelkedő leolvasás arra utalhat, hogy a szivárgási út aktívabbá válik. A nyomáscsökkentő cső változása arra utalhat, hogy a vízelvezetési feltételek megváltoznak. A tartályszint emelkedés normál üzem közben elfogadható lehet, de ugyanez az emelkedés szokatlan belső nyomásmozgással párosulva figyelmet érdemel.

Egy megbízható gátfigyelő program a vízszintet, a szivárgást, a deformációt és a környezeti megfigyelést összekapcsolt indikátorként kezeli. Ez megegyezik azzal, ahogy a tapasztalt kezelők a gyakorlatban értelmezik a kockázatot: a figyelmeztető érték korrelációból származik, nem pedig egyetlen műszerből, amely egyedül működik.

Hogyan változtatják a nyomáskülönbség-érzékelők a vízfejet használható adatokká

A nyomáskülönbség vízszintmérő műszerek a folyadék magasságát a nyomásból következtetik. Területi értelemben az érzékelő a mérőelemre ható vízfejet digitális szintértékké alakítja. Ha a telepítés légkörhöz csatlakoztatott szellőző kábelt használ, a leolvasás csökkentheti a légköri interferenciát, és gyorsabban reagál a tényleges vízszint-mozgásokra.

Ez a működési logika jól illeszkedik a gátmunkához, mert sok megfigyelési pont keskeny, beágyazott, nedves és nehezen hozzáférhető. Ahelyett, hogy a gyakori kézi szondázásra hagyatkozna, a műszer a helyén maradhat, és jelezhet vízszintcsövön belülről, vízelvezető nyíláson vagy hidrológiai megfigyelési ponton belül.

Vezetékes felügyeleti architektúrához Kingmach JMYC-67XXAD A sorozat mélyszivárgási nyomásra, tározók és gátak vízszintjének megfigyelésére, talajvíz megfigyelésére és beágyazott csőszerelésre szolgál. Az RS485-ös kimenet, az IP68-as védettség, a 0,1 mm-es felbontás és a 0,2%-os FS-pontosság olyan részletek, amelyeket a vásárlók használhatnak a meglévő beszerzési gerinchez való illeszkedés ellenőrzéséhez.

Hogy valójában mitől függenek a valós idejű gátriasztások

Csak az érzékelő nem hoz létre riasztást. Ez a küszöb kialakításától, az adatgyűjtés megbízhatóságától, a kommunikációs stabilitástól és a közeli műszerekkel való összehasonlítástól függ. A gyakorlatban a csapatok gyakran három szintű szabályokat alkalmaznak: abszolút riasztási küszöbértékeket, változási sebességi küszöbértékeket, valamint a csapadékkal, a tározó működésével, a szivárgási vagy deformációs adatokkal szembeni korrelációs ellenőrzéseket.

Például elfogadható lehet a tározó szintjének emelése egy tervezett üzemidő alatt. A gyors belső vízszint-emelkedés egy beágyazott megfigyelőcsőben, különösen, ha abnormális szivárgási áramlással vagy emelőnyomással párosul, más választ igényel. A jobb szabályok csökkentik annak esélyét, hogy a csapatok téves riasztásokra pazarolják az idejüket, miközben hiányoznak egy kialakuló minta.

Itt számít a rendszer többi része is. A Kingmach gátorientált termékkészlete tartalmazza a JMZX-XXGH adatgyűjtő modul és egy megfigyelő szoftverplatform, ami azért fontos, mert a riasztás minősége attól függ, hogy az érzékelő, a naplózó, az átviteli réteg és a vizualizációs verem hogyan viselkedik együtt folyamatos használat mellett.

Platformnézetek áttekintéshez és riasztásvezérléshez

Ahol a nyomáskülönbség vízszintmérők elférnek egy gátas műszerkeverékben

A nyomáskülönbségi vízszintmérő készülékek akkor a legerősebbek, ha a feladat a folyamatos szintmegfigyelés csővezetékekben, hidrológiai pontokon vagy szivárgással kapcsolatos megfigyelési helyeken, ahol a stabil digitális kimenet számít. Általában egy szélesebb hangszermix részét képezik, nem pedig önálló válasznak.

Egy praktikus gát-elrendezés kombinálhatja a nyomáskülönbség-mérőt a vízfej mozgásához, a rezgőhuzalos piezométert a pórusnyomás viselkedéséhez, az elmozdulásérzékelőket a szerkezeti mozgáshoz, és egy szoftverréteget, amely az adatokat a figyelmeztetési küszöbökhöz köti. Ha a webhely távoli pontokkal rendelkezik kényelmes áramellátás vagy kábelezés nélkül, az integrált vezeték nélküli modell csökkentheti a terepmunkát és leegyszerűsítheti a telepítést.

Felügyelet nélküli tározó- vagy folyópontoknál a JMYC-67XXAWL Az integrált modell egy csomagban egyesíti a 4G DTU-t és a belső akkumulátort. Ez tisztábbá teheti a karbantartási tervezést, ha egy projekt kevesebb különálló terepi alkatrészt igényel.

A vezetékes és az integrált nyomáskülönbség-modellek összehasonlítása

A lehetőségek összehasonlításának leggyorsabb módja, ha átnéz a főcímtartományon, és az egyes modelleket a megfigyelési architektúrához igazítja. Egy vezetékes RS485-ös műszer lehet a legjobban illeszkedő, ha a gát már rendelkezik szekrényekkel, adatgyűjtő kapacitással és stabil kommunikációs gerinchálózattal. Az integrált 4G egység lerövidítheti a telepítési időt azokon az elosztott pontokon, ahol az árokásás és az áramellátás lelassítaná a projektet.

A beszerzés felülvizsgálatához az összehasonlítást a működési módhoz kell kötni. A Kingmach termékcsaládban a JMYC-67XXAD vonal megfelel a vezetékes RS485 integrációnak és a finom felbontású monitorozásnak, míg a JMYC-67XXAWL vonal a beépített 4G kommunikáció, a belső lítium tápellátás és a mintavételezési időközönként változó akkumulátor-élettartam felé tereli a vitát. Ezek a különbségek érintik a karbantartási tervezést, a tartalék stratégiát és a riasztási gyakoriság tervezését.

A riasztás minőségét védő telepítési részletek

Sok rossz riasztás érzékelő problémának álcázott telepítési probléma. Ha a vízszintcső eltömődött, a szellőzőút sérül, a kábelkezelés rossz, vagy a referenciafeltétel instabil, az adatfolyam elsodródik, mielőtt bárki is gyanítaná a szerelési módot.

Vevőoldali elfogadáshoz kérje meg a szállítót, hogy határozza meg a csőméret-kompatibilitást, a felfüggesztési módot, a légtelenített kábelek védelmét, a vízálló kezelést a csatlakozóknál, a naplózó címzést és az üzembe helyezési ellenőrzéseket a nulla eltolódásra, az ismételhetőségre és a kommunikációra. Ez az átadás-átvételt a terepi viselkedéshez köti, ahelyett, hogy csak papíron kellene specifikálni.

Ha a megfigyelési pont távoli, az üzembe helyezési tervnek meg kell határoznia a mintavételezési intervallumot, a riasztási gyakoriságot, az akkumulátorcsere tervezését és azt is, hogy a platform hogyan jelzi a hiányzó adatokat a rendellenes adatokkal szemben. Ezek különböző események, és a szoftverrétegben való keverésük zavart okoz a valós események során.

Hogyan olvassák a mérnökök a rendellenes trendeket, mielőtt vészhelyzetekké válnának

Egy hasznos riasztórendszer nem vár szélsőséges értékre. Figyeli a meredekség, az időtartam és a kapcsolódó csatornák közötti megegyezés változásait. A gátmunkák során ez gyakran azt jelenti, hogy ellenőrizni kell, hogy a belső vízszint mozgása normálisan követi-e a tározó működését, vagy elválik tőle.
