Mi az a vibrációs huzal nyúlásmérő? Előnyök, felhasználások és korlátok

Képzeljen el egy hídmérnököt, aki egy irodában ül, és nézi, ahogy több mint egy évtizede a betonpillérek mélyén beágyazott érzékelőkből érkeznek szerkezeti adatok. A leolvasások továbbra is pontosak, és a jel továbbra is stabil. A hosszú távú megbízhatóság ilyen szintje nem szerencsés véletlen. Ez a munkához megfelelő technológia kiválasztásának eredménye.

Az igásló e kitartás mögött a vibráló huzal nyúlásmérő. Ez az érzékelő folyamatosan felülmúlta a versenytárs technológiákat igényes környezetben. Ez a cikk pontosan elmagyarázza a rezgőhuzalos nyúlásmérő működését, értékeli fő előnyeit és becsületes korlátait, és segít a megfelelő érzékelőtípusnak a következő projektjéhez illesztésében.

Mi az a vibrációs huzal nyúlásmérő?

Az érzékelő megértéséhez először meg kell határoznunk, hogy mit mér. Az építő- és geotechnikai mérnökökben a "nyúlás" azt a csekély mértékű deformációt jelenti, amelyet az anyag feszültségnek vagy terhelésnek kitéve tapasztal. Ennek a törzsnek a mérése létfontosságú. Közli a mérnökökkel, ha egy híd túlságosan meghajlik, ha egy gát egyenetlenül dől el, vagy ha az alagút bélése veszélyes nyomást gyakorol.

Egy vibrációs huzal (VW) nyúlásmérő méri ezt az alakváltozást egy zseniálisan egyszerű működési elv alapján. A mérőház belsejében feszített acélhuzal található. Amikor egy elektromos impulzus gerjeszti ezt a vezetéket, egy meghatározott frekvencián rezonál, amely egyenesen arányos a feszültségével. Amikor a mérőeszköz körüli szerkezeti anyag deformálódik, megnyújtja vagy összenyomja a mérőeszköz testét, megváltoztatva a belső vezeték feszültségét és megváltoztatva annak rezonanciafrekvenciáját. Ezt a frekvenciaeltolást azután pontos alakváltozási leolvasássá alakítják át.

Ez a frekvencia alapú jel rendkívül robusztus. Ellentétben a hagyományos rezisztív (fólia) nyúlásmérőkkel, amelyek a feszültségváltozásokra támaszkodnak, amelyek távolságonként gyengülhetnek, a vibráló vezetékjel könnyedén halad a hosszú kábelhosszakon. Ez teszi a VW mérőeszközt a végső szerkezeti állapotfigyelő érzékelővé a zord környezetekhez és a több éves telepítésekhez.

A különböző építési forgatókönyvekhez való igazodás érdekében ezek az érzékelők általában három fő konfigurációban kaphatók: felületre szerelhető, beágyazott és felületre hegesztett.

A rezgőhuzal nyúlásmérők típusai

A megfelelő mérőműszer kiválasztása teljes mértékben a projekt fázisától és a felhasznált anyagoktól függ.

Felületi modell: A mérnökök az építkezés befejezése után ezeket a mérőeszközöket közvetlenül beton-, acél- vagy fafelületekre csavarozzák vagy epoxi-ragasztóval rögzítik. Ezek a legjobb választás az építés utáni felügyelethez vagy az utólagos felszerelési projektekhez. Kiváló példa erre a JMZX-212HAT/HB intelligens vibrációs huzal nyúlásmérő , amely nagy pontosságot kínál a meglévő infrastruktúrához.

Beágyazási modell: A munkások ezeket a mérőeszközöket közvetlenül a friss betonba öntik. Az érzékelő véglegesen a szerkezet részévé válik. Ideálisak gátak, cölöp alapozások és tömeges betonöntések megfigyelésére.

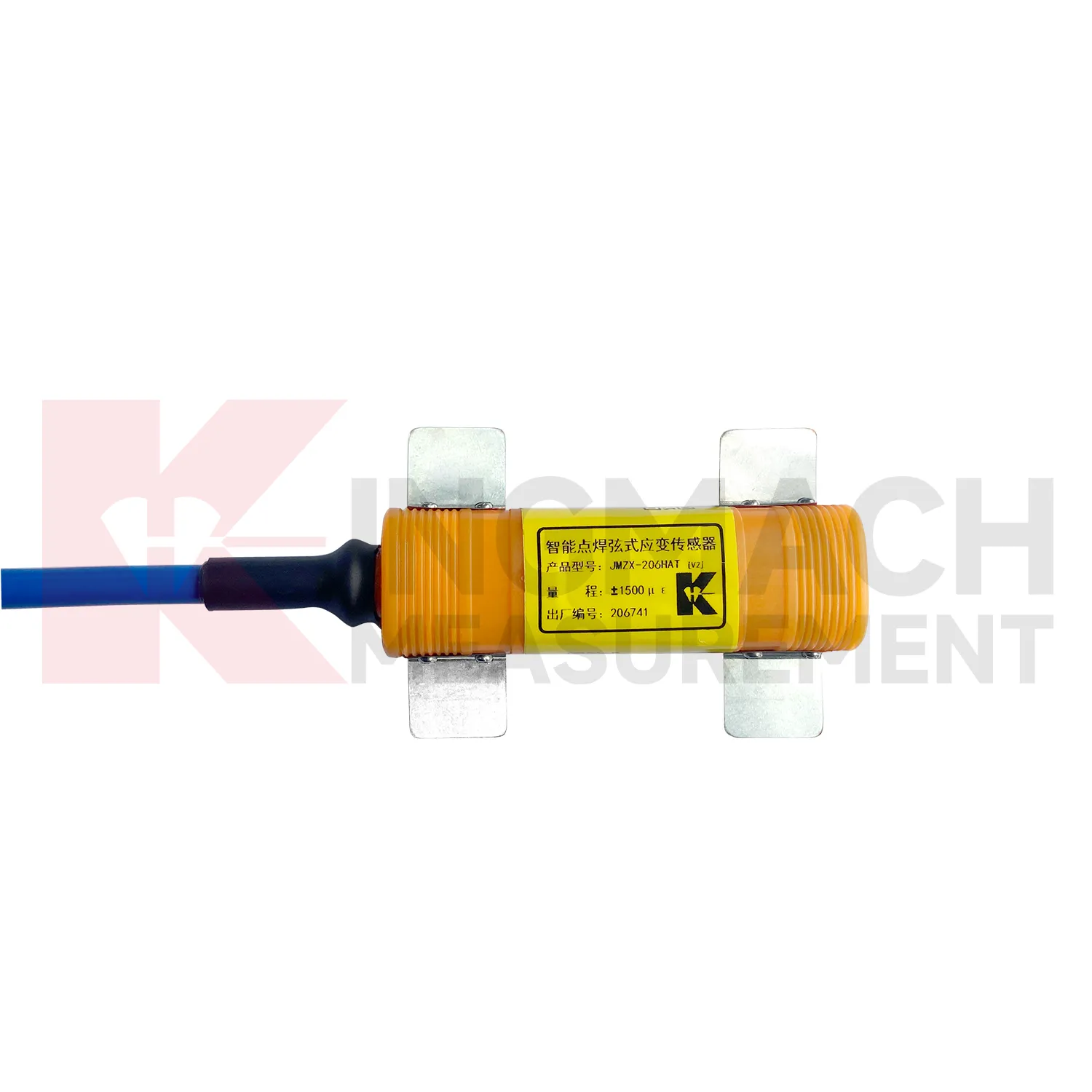

Felületi hegesztett modell: A technikusok ezeket közvetlenül az acélelemekre, például hídtartókra, acélcölöpökre és széltornyok karimáira hegesztik. A hegesztett csatlakozás sokkal jobban ellenáll a vibrációnak és a ciklikus terhelésnek, mint a ragasztós kötések.

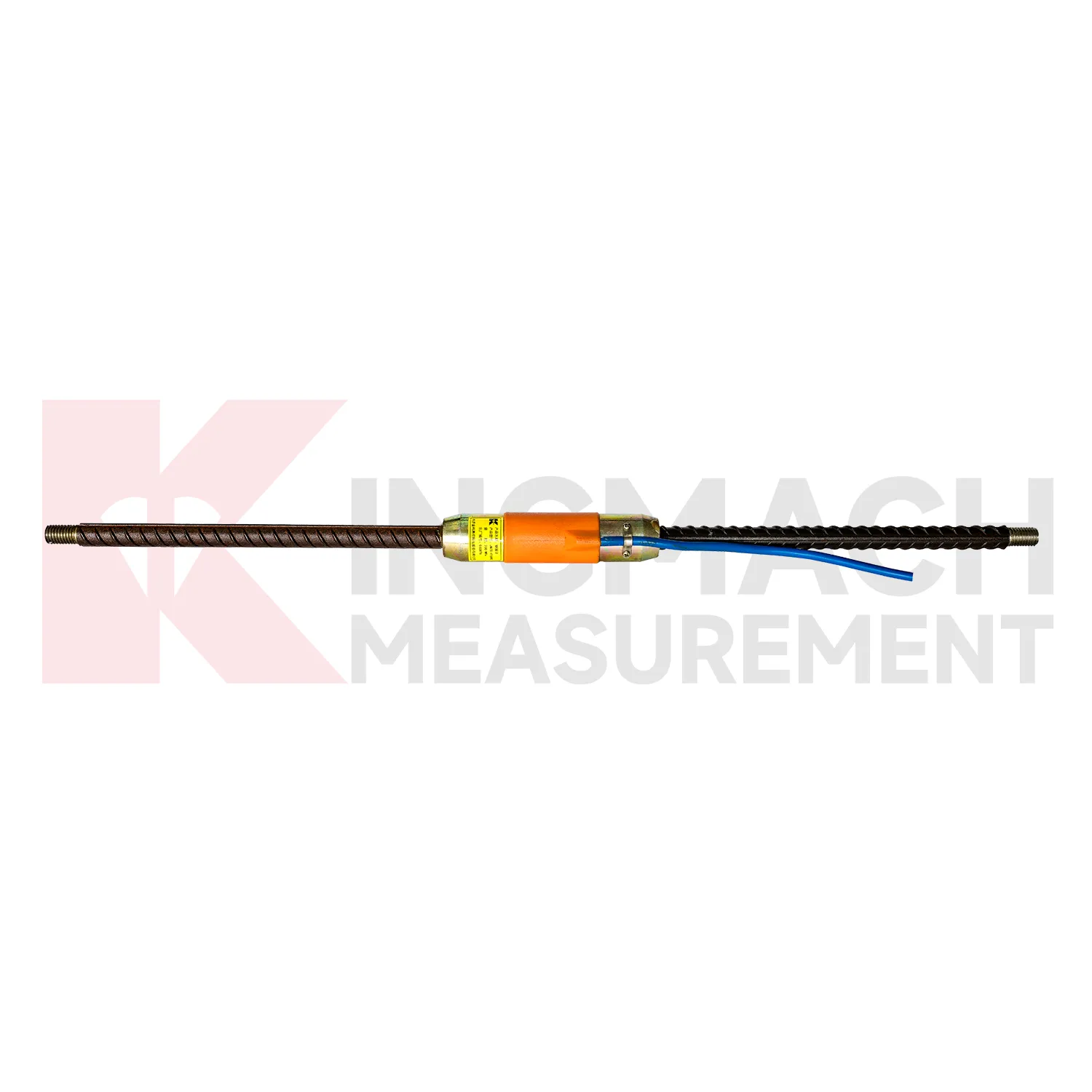

Betonacél feszességmérők: A kivitelezők ezeket az üreges cső alakú érzékelőket a merevítőrudakkal egy vonalba helyezik. Közvetlenül mérik az axiális erőt a betonacélban, ami kritikus a cölöpök, támfalak és alagútburkolatok állapotának megértéséhez.

Gyors kiválasztási útmutató

Projekt fázis / Anyag	Ajánlott mérőműszer típus	Közös alkalmazás
Meglévő beton vagy fa	Felületi rögzítés	Utólagos felújítások, történelmi épületek megfigyelése
Friss beton öntések	Beágyazás	Gátak, alapozások, támfalak
Meglévő acélszerkezetek	Felületi hegesztés	Hidak, szélturbina tornyok, acélcölöpök
Vasbeton szerkezetek	Betonacél feszességmérő	Teherhordó cölöpök, alagútburkolatok

A VW mérőműszerek legfontosabb előnyei

A mérnökök a rezgőhuzalos érzékelőket választják elsődleges eszközüknek a szerkezeti integritás hosszú távú felügyeletére, mivel ez a technológia állandó felügyeleti képességeket biztosít. Az elsődleges előnyök közé tartozik:

Kivételes hosszú távú stabilitás: A VW mérőműszer frekvenciakimenete megőrzi a teljes stabilitást, mert teljesítményét nem befolyásolja a kábelellenállás változása, a csatlakozó nedvesség beszivárgása és a tápfeszültség ingadozása. Ezek a problémák idővel gyakran sújtják az ellenállásmérőket, de a VW érzékelői évtizedekig stabilak maradnak.

Erős EMI/RFI immunitás: Az építkezések elektromosan zajos környezetet teremtenek. A dízelgenerátorok és a hegesztőberendezések az elektromos vezetékekkel együtt interferenciát okoznak. A frekvenciatartomány jelei könnyen áthaladhatnak ezeken a környezeteken, így nincs szükség költséges és nehéz kábelárnyékoló rendszerekre.

Hosszú kábel fut: A VW érzékelői megőrzik jelminőségüket, ha 1000 méteres kábellel működnek, amely túlmutat ezen a távolságon. Ez lehetővé teszi a mérnökök számára, hogy az összes adatot egyetlen központi adatgyűjtőbe irányítsák vissza nagy gátak vagy alagútok területén.

Széles üzemi hőmérséklet tartomány: Az érzékelők extrém hőmérsékleti tartományokban is fenntartják működési funkciójukat, a nulla alatti alpesi régióktól a trópusi infrastruktúra építkezéseiig, lehetővé téve, hogy szabványos megfigyelőrendszerként használják geotechnikai alkalmazásokhoz az egész világon.

Beépített termisztorok: A legtöbb modern VW mérőeszköz tartalmaz egy belső termisztort, amely beépített termisztorként működik. A rendszer egyetlen kábelen keresztül szállítja a hőmérsékleti adatokat, ami lehetővé teszi az automatikus hőmérséklet-beállításokat, amelyek javítják az összegyűjtött adatok minőségét.

Digitális és intelligens változatok: A mai intelligens modellek HAT és HB utótagokat használnak annak bemutatására, hogy képesek a hagyományos rendszereket összekapcsolni a modern Industrial 4.0 műveletekkel. Az eszközök RS-485 kimeneti funkcionalitást kínálnak, beépített adattárolási képességekkel és zökkenőmentes csatlakozással a jelenlegi IoT adatnaplózó berendezésekhez és SCADA rendszerekhez.

Rezgőhuzal nyúlásmérők projekt alkalmazásai

A vibrációs huzal nyúlásmérők a modern infrastruktúra idegrendszereként működnek. Kritikus adatokat szolgáltatnak az építőmérnöki projektek széles körében.

Híd és viadukt: A mérnökök felületre szerelhető és hegesztett mérőeszközöket használnak a gerenda hajlításának, csapágyterhelésének és hőtágulásának figyelésére olyan projektekben, amelyek különös figyelmet igényelnek a nagy fesztávú szerkezetek és a nagy forgalmú rendszerek esetében.

Gátak és hidraulikus szerkezetek: A dedikált beágyazási mérőeszközök, amelyeket a mérnökök tömegbeton szerkezetekbe helyeznek, nyomon követik a három alapvető folyamatot, a kúszás és az ülepedés, valamint a pórusnyomás kölcsönhatásait a kezdetektől a szerkezet több évtizedes élettartamának végéig.

Alagutak és földalatti munkák: A mérnökök által az alagútburkolatokra és sziklacsavarokra szerelt mérőeszközök a túlterhelt nyomás miatt fellépő konvergenciát figyelik. A rendszer előre figyelmezteti a mérnöki csapatokat a szerkezeti eltolódásokról, még mielőtt bármilyen látható repedést észlelnének.

Magas épületek és alapok: A betonacél nyúlásmérők és a mélyalapozási mérőeszközök igazolják a tervezés során tett terhelésátviteli feltételezéseket. Bezárják a szakadékot a geotechnikai előrejelzés és az építési valóság között.

Szélturbina tornyok: A felületre hegesztett mérőeszközök, amelyeket a toronyperemekre rögzítenek, felügyelik a szélerőműtornyok fáradáskritikus csatlakozásait a szélterhelés során. Ennek a fejlesztésnek a jelentősége megnőtt, mivel a szárazföldi és tengeri szélerőművek világszerte terjeszkednek.

Támfalak és lejtők: Az elosztott mérőtömbök figyelik a földtömeg mozgását, miközben mérési képességeiken keresztül követik a progresszív meghibásodás folyamatát. Az összegyűjtött információk a lényeges adatok kategóriájába tartoznak, amelyek megvédik a vasúti és autópálya-töltési projekteket az esetleges veszélyektől.

Korlátozások és őszinte kompromisszumok

Egyik érzékelő sem tökéletes minden alkalmazáshoz. A VW nyúlásmérők korlátainak megértése biztosítja, hogy a megfelelő szerszámot adja meg a munkához.

Nem alkalmas dinamikus mérésekre: A VW műszerek kvázi statikus feszültséget mérnek, mert csak a lassan változó mozgásokat érzékelik. Az 1–2 Hz-et meghaladó nagyfrekvenciás rezgések figyeléséhez vagy gyorsulásmérőket vagy rezisztív fóliamérőket kell használni.

Magasabb egységköltség: A precíz gyártási folyamat és a VW műszer belső elektronikus alkatrészei magasabb költségeket eredményeznek az egyszerű fóliamérőkhöz képest. A költség indokolttá válik, ha állandó telepítésre használják, de szükségtelen marad az ideiglenes laboratóriumi kísérleteknél.

Kompatibilis kiolvasó berendezés szükséges: A VW-jelekhez speciális kiolvasóegységekre vagy adatrögzítőkre van szükség, amelyek megfelelnek a frekvenciakövetelményeiknek. A beszerzési csoportoknak tervezési folyamatuk elején ellenőrizniük kell a költségvetési korlátokat és a kompatibilitási igényeket.

A beágyazott mérőeszközök nem visszakereshetők: A beágyazási idomszer a betonba szerelés után állandósul. A rendszerben állandó telepítési hibák vannak, mert nem javíthatók. A rendszer gyári kalibrációt igényel szakértő telepítéssel együtt, mert ez a két elem garantálja a rendszer megfelelő működését.

Extrém hosszú távú kalibrációs eltolódás: Noha a VW érzékelői rendkívül stabilak, kisebb kalibrációs eltolódást tapasztalhatnak extrém több évtizedes időtartamon keresztül. A mérnököknek felül kell vizsgálniuk a 20-30 évnél hosszabb, tervezett újrakalibrálási hozzáférés nélküli projektekre vonatkozó közzétett sodródási specifikációkat.

VW kontra egyéb szenzortechnológiák

Hogyan viszonyul a vibrációs huzal nyúlásmérője az alternatív szerkezeti állapotfigyelő érzékelőkhöz?

VW vs. rezisztív (fólia) mérőműszerek: A VW mérőműszerei könnyedén nyernek a pontosságban hosszú kábeleken és meghosszabbított időtávon. A fóliamérők nyernek alacsonyabb kezdeti költséggel és nagyfrekvenciás dinamikus válaszjellel.

VW vs. Fiber Optic (FBG) műszerek: Az FBG érzékelők kiválóak az egyetlen folyamatos szál mentén elosztott érzékelésben, és rendkívül hosszú távú átvitelt tesznek lehetővé. A VW érzékelői nyernek az összköltség, az ökoszisztéma érettsége és a leolvasó hardverek egyszerű cseréje miatt.

VW vs. MEMS érzékelők: A MEMS (Micro-Electro-Mechanical Systems) kiváló a nagyfrekvenciás, dinamikus alkalmazásokban. A VW technológia továbbra is a kiváló választás a statikus és kvázistatikus állandó monitorozáshoz.

Technológiai összehasonlító táblázat

Érzékelő típusa	Legjobb használati eset	Hosszú távú stabilitás	Tipikus infrastruktúra illeszkedés
Rezgő huzal	Lassú, statikus nyúlásfigyelés	Kiváló (évtizedek)	Gátak, alagutak, alapok, nehéz polgári
Ellenálló (fólia)	Nagyfrekvenciás dinamikus tesztelés	Szegénytől közepesig	Laborvizsgálat, rövid távú diagnosztika
Fiber Optic (FBG)	Nagy sűrűségű elosztott tömbök	Kiváló	Csővezetékek, hatalmas folyamatos fesztávok
MEMS	Dinamikus vibráció és dőléskövetés	Jó	Szeizmikus megfigyelés, aktív híddinamika

Bevált telepítési gyakorlatok

Az alapos telepítést igényli, hogy a legtöbbet hozza ki mélyépítési érzékelőjéből.

Felületi rögzítés: A felület megfelelő előkészítése kötelező. Simára csiszoljuk a felületet és alaposan zsírtalanítjuk. Győződjön meg arról, hogy a mérőeszköz megfelelően van a fő feszültségtengelyhez igazítva, és szereljen fel fizikai burkolatokat, hogy megvédje az érzékelőt az építési forgalomtól.

Beágyazás: Biztonságosan helyezze el a mérőeszközt a betonacél ketrecében, és tartsa be a szigorú betonburkolati követelményeket. Óvatosan vezesse el a jelkábeleket, hogy elkerülje a betonöntés közbeni meghajlást vagy szakadást. Mindig végezzen alapvonali nulla leolvasást, mielőtt a beton megköt.

Felületi hegesztés: Szigorúan tartsa be a hegesztési minőségi követelményeket. Hagyja, hogy a fém átmenjen a hegesztés utáni feszültségmentesítésen, és fejezze be a lehűlési fázist, mielőtt megállapítaná a kezdeti alapértéket.

Univerzális tippek: Mindig azonnal rögzítse az alapértékeket a telepítés után. Használja a beépített termisztort a hőmérséklet kompenzációhoz. Végül hozzon létre egy egyértelmű kábelcímkézési protokollt a több érzékelős tömbökhöz, hogy elkerülje a zavart az adatgyűjtő terminálján.

A mérőeszköz meghatározása és forrása

Ha készen áll egy vibrációs huzal nyúlásmérő beszerzésére, összpontosítson a részletekre. Hozzon létre egy szigorú specifikációs ellenőrzőlistát, amely tartalmazza a szükséges mérési tartományt (mikrofeszültségben vagy $\mu\varepsilon$-ban mérve), a mérőműszer hosszát, az üzemi hőmérsékleti ablakot, a kívánt kimeneti típust (analóg vs. RS-485 digitális), a kábel hosszát és az IP-besorolást.

Amikor a beszállítókkal beszél, tegye fel a megfelelő kérdéseket. Kérjen minta kalibrációs tanúsítványt. Ha nagy többérzékelős tömböket telepít, kérdezzen a cross-ta3245lk immunitásról. Ellenőrizze, hogy érzékelőik natívan kompatibilisek-e az Ön által preferált adatgyűjtő márkával, és erősítse meg a szállítási határidőket nagy kereskedelmi mennyiségek esetén.

A nagy pontosságú felületfelügyeletet igénylő projekteknél a JMZX-212 sorozat kiváló egyensúlyt kínál a tartósság és a digitális integráció között, megfelelve a szigorú nemzetközi infrastrukturális szabványoknak.

Következtetés

A rezgőhuzalos nyúlásmérő nem a kirívó újdonságnak, hanem a bizonyított megbízhatóságnak köszönheti helyét a hosszú távú szerkezeti felügyeletben. Robusztus frekvenciajeleken keresztül méri a változást, kivételes stabilitást, erős zavarvédelmet és zökkenőmentes adatátvitelt kínál hatalmas építkezéseken. Bár nem dinamikus, nagy sebességű ütközésvizsgálatra készültek, kvázi statikus teljesítményük páratlan. Ez egy olyan minőség, amely akkor számít a legjobban, ha ezek az érzékelők várhatóan biztonságosan túlélik az őket telepítő építőszemélyzetet.

Készen áll a következő projektjének felszerelésére? Felkérjük, hogy nyújtsa be projektspecifikációit mérnöki csapatunknak személyre szabott szenzorválasztási támogatás érdekében. Lépjen kapcsolatba velünk még ma árajánlatért vagy átfogó termékadatlapok letöltéséhez.

GYIK

1. Mennyire pontos a vibrációs huzal nyúlásmérő?

Ha helyesen telepítik, és a beépített termisztorral hőmérséklet-kompenzálják, a kiváló minőségű VW nyúlásmérő általában $\pm0,1\%$ és $\pm0,5\%$ közötti pontosságot kínál a teljes skálájához képest, így rendkívül megbízható a szerkezeti állapot megfigyelésére.

2. Működhetnek a VW műszerek víz alatti körülmények között?

Igen. A beágyazott és a felületre szerelt VW mérőeszközöket rendszeresen magas IP-besorolással (gyakran IP68-as) tömítik. Ez lehetővé teszi számukra, hogy vízbe merülve is folyamatosan működjenek, ami elengedhetetlen a gát- és mélyalapozási projektekhez.

3. Mennyi a beágyazott nyúlásmérő jellemző élettartama?

Mivel a belső acélhuzal hermetikusan zárt és védve van a külső oxidációtól, a beágyazott VW nyúlásmérő könnyedén 25-50 évig pontosan működik, gyakran a tartószerkezet teljes tervezési élettartama alatt.

4. Szükségem van speciális berendezésre az adatok kiolvasásához?

Igen. Mivel a VW mérőműszerek frekvenciajelet adnak ki, nem pedig egyszerű feszültséget, dedikált rezgőhuzalos kiolvasó egységet vagy kifejezetten rezgőhuzalos interfész modullal konfigurált adatgyűjtőt kell használnia.

5. Megjavítható-e a beágyazott mérőeszköz törött kábele?

Ha egy kábelt a betonszerkezeten kívül vágnak le, megfelelő vízálló csatlakozódobozok segítségével összeilleszthető. Ha azonban a kábel mélyen eltörik a betonöntés belsejében az érzékelőtest közelében, a mérőműszer véglegesen elveszik. Ez rávilágít a gondos kábelvezetés szükségességére az építés során.
