Hogyan működnek a vibrációs huzal nyúlásmérők? Alapelvek és alkalmazások

A mérnöki biztonsági felügyelet tekintetében meg kell jegyezni, hogy nem minden változás látszik a felszín szintjén. A repedések, elmozdulások vagy egyéb sérülések nyilvánvalóvá válása előtt már utalhatnak arra, hogy a hídgerendák abnormális igénybevételnek vannak kitéve, a gát egy szakasza rendellenesen reagál, vagy az alagút bélése terhelési ingadozásoknak van kitéve. A projektben érdekelt felek, köztük a projekttulajdonosok, kivitelezők, tanácsadók és integrációs szakemberek számára fontos, hogy korán észleljék ezeket a változásokat.

Pontosan ezért olyan létfontosságú a nyúlásfigyelés a mélyépítésben. Az anyag feszültségének mértéke, amely megfelel a nyúlásnak és összenyomódásnak, megmutatja az anyag teljesítményét terhelésnek kitéve. A vibrációs huzal nyúlásmérők sok esetben az egyik legmegbízhatóbb eszköznek bizonyultak a területen.

A hidaktól és gátaktól a lejtőkig, épületekig, alagutakig, széltornyokig, földalatti munkákig és közlekedési infrastruktúráig a vibrációs huzaltechnológiát széles körben alkalmazzák ott, ahol a stabilitás és a tartósság figyelése számít. Lépjen kapcsolatba velünk, ha további információra van szüksége a rezgőhuzalos nyúlásmérők működéséről, miért értékelik őket a mérnöki projektekben, és hol alkalmazzák általánosan. Felületre szerelt megoldást is bemutatunk szerkezeti monitoring projektekhez.

Miért használják széles körben a vibrációs huzalfeszültség-figyelést az építőmérnökökben?

A nagy infrastrukturális projekteknél a megfigyelési feltételek gyakran szigorúak. Az érzékelők ki lehetnek téve a külső időjárásnak, hőmérséklet-változásoknak, nedvességnek, pornak, vibrációnak és hosszú üzemidőnek. Ilyen környezetben a mérnökök nem egyszerűen olyan érzékelőt keresnek, amely laboratóriumban működik. Olyan érzékelési módszerre van szükségük, amely valós terepi körülmények között időben stabil adatokat tud szállítani.

Ez az egyik fő oka annak, hogy a vibrációs huzaltechnológiát olyan széles körben alkalmazzák a műszaki biztonsági felügyeletben.

A rezgőhuzalos érzékelők mérési technikája jobb hosszú távú stabilitást, mérési pontosságot és mérési konzisztenciát mutat, mint más mérési technikák. A rendszer a legjobban hosszabb megfigyelési periódusok esetén működik, amelyeknél több hónapon vagy több éven keresztül folyamatos teljesítményre van szükség a rövid tesztelési időközök helyett.

Ennek a rendszernek a megbízhatósága, amely alapvető felügyeleti funkciókat biztosít hidak, gátak, tartórendszerek, alagutak, széltornyok és földalatti munkák számára. A projektekhez monitoring adatokra van szükség, amelyek lehetővé teszik a biztonsági értékelést, a trendelemzést és a karbantartás tervezését a szerkezet teljes élettartama alatt.

Mi az a vibrációs huzal nyúlásmérő?

A rezgő huzal nyúlásmérő feszültségmérő érzékelőként működik, amely érzékeli a huzalfeszesség változásait a feszültségszint meghatározásához.

Az érzékelő vezetéket tartalmaz, amely két változatlan pont között húzódik. A szenzortest bármilyen deformációt továbbít a megfigyelt szerkezetnek. A huzal feszessége ennek következtében megváltozik. A huzal rezgési frekvenciája a huzal feszültségének megfelelően változik, ami szerkezeti feszültséget eredményez, szinkronizált frekvenciaeltolást okozva.

Ezt a frekvenciát ezután leolvasó egység vagy adatgyűjtő mérheti, és elemzés céljából műszaki adatokká alakíthatja át.

Egyszerűen fogalmazva, a rezgő huzal nyúlásmérő a szerkezeti mozgást frekvenciajellé alakítja, amely felhasználható a feszültséggel kapcsolatos viselkedés figyelésére. A rendszer elengedhetetlenné válik olyan mérnöki projektekhez, amelyek hosszú távú, pontos és megbízható nyúlásméréseket igényelnek.

Hogyan működnek a vibrációs huzal nyúlásmérők?

A rendszer működési elve lépésről lépésre történő bemutatást igényel a teljes megértéshez.

1. Szerkezeti deformáció lép fel

A hídelem, acél támaszték, betonfelület, alagútburkolat vagy toronyszakasz terhelést, hőmérséklet-változásokat, talajmozgást, vibrációt vagy egyéb szerkezeti hatásokat tapasztal. Az anyag mérhető igénybevételt mutat, mert már az apró deformációk is maradandó változásokat okoznak.

2. Az érzékelő reagál erre a mozgásra

A rezgőhuzalos nyúlásmérő szerkezetre szerelésekor követi a megfigyelt felület deformációját. Ha a szerkezet megnyúlik, az érzékelő megnyúlik. Ha összenyomódik, az érzékelő megfelelően reagál.

3. A huzalfeszültség változásai

A mérőeszköz belsejében a belső vezeték megfeszül. A szerkezet deformálódásával a huzal mechanikai állapota megváltozik. Ez megváltoztatja a huzal feszültségének szintjét.

4. A rezgésfrekvencia változásai

A vezetéket rezgésre gerjesztik, és megmérik a sajátfrekvenciáját. Mivel a frekvencia a huzal feszültségével függ össze, minden feszültség-indukált feszültségváltozás frekvenciaváltozást eredményez.

5. A frekvencia monitorozási adatokká alakul

A mért frekvenciát egy műszer vagy felügyeleti rendszer gyűjti össze. Az adatokat ezután alakváltozási értékekké dolgozhatják fel, és a mérnökök felhasználhatják a trendek megfigyelésére, a szerkezeti reakciók értékelésére és a szokatlan változások azonosítására.

Ennek a módszernek az egyik fontos előnye, hogy a frekvencia alapú mérés kiválóan alkalmas terepi monitorozásra, különösen ott, ahol hosszú kábelvezetésről vagy összetett helyszíni környezetről van szó. A nagy infrastrukturális projektek esetében ez a gyakorlati előny nagyon értékes lehet.

Miért hasznosak a felületre szerelt vibrációs huzal nyúlásmérők?

Nem minden projekt teszi lehetővé a beágyazott műszerezést. Számos valós alkalmazásban a mérnököknek figyelniük kell a meglévő szerkezeteket, felújított eszközöket vagy hozzáférhető szerkezeti felületeket, miután az építkezés már megkezdődött vagy befejeződött. Ezekben a helyzetekben hatékony megoldást jelenthet a felületre szerelt rezgőhuzalos nyúlásmérő.

A felületmodell különösen akkor hasznos, ha a cél a szerkezeti elemek, például acélelemek, betonfelületek, tartókeretek, toronyszakaszok és más szabadon álló részek külső oldalának közvetlen megfigyelése. Rugalmasságot biztosít a telepítésben, és alkalmas lehet újonnan épített és már működő szerkezetekhez is.

Ez különösen alkalmassá teszi a felületre szerelt vibrációs huzal nyúlásmérőket:

• szerkezeti állapotfelmérés
• az értékelés utólagos felszerelése és megerősítése
• karbantartással kapcsolatos felügyelet
• építés utáni megfigyelés
• a hozzáférhető alkatrészek hosszú távú biztonsági ellenőrzése

A műszaki vásárlók számára ez egy praktikus szenzoropciót jelent, amely a projektfeltételek széles skálájához illeszkedik anélkül, hogy beágyazott telepítést igényelne.

Mit tanulhatnak a mérnökök a vibrációs huzal nyúlási adataiból?

A nyúlásmérő többet tesz, mint számokat generál. Valódi értéke abban rejlik, hogy ezek a számok mit árulnak el a szerkezetről.

A rezgő huzalfeszültség-figyeléssel a mérnökök jobban megérthetik:

• hogyan reagálnak a szerkezeti elemek a terhelésre
• hogy a tényleges viselkedés megfelel-e a tervezési elvárásoknak
• hogyan változik a stressz az építési szakaszokban
• hogy a megerősítési vagy javítási intézkedések rendeltetésszerűen működnek-e
• a hőmérséklet, a ciklikus terhelés vagy az ülepedés hogyan befolyásolja a szerkezetet idővel
• hogy a kóros tendenciák jelezhetik-e a kockázat kialakulását

Sok projektben a deformáció-monitoring legnagyobb értéke nem az egyetlen leolvasás, hanem az időbeli mintázat. A trendelemzés segít megállapítani, hogy egy szerkezet normálisan működik-e, vagy szükség lehet-e további ellenőrzésre és mérnöki tevékenységre.

Emiatt a rezgőhuzalos nyúlásmérőket gyakran integrálják a hosszú távú szerkezeti állapotfigyelő rendszerekbe, ahol elengedhetetlen a megbízhatóság és a folytonosság.

Tipikus alkalmazások a mérnöki biztonsági felügyeletben

Hidak

A mérnökök rezgőhuzalos nyúlásmérőket használnak a hídprojektekben a szerkezeti elemek, köztük a tartók, acélelemek és a fedélzethez kapcsolódó elemek, valamint a kifáradásnak kitett területek megfigyelésére. Az eszközök segítségével a mérnökök felmérhetik, hogyan reagál a szerkezet a jármű mozgása során fellépő terhelésekre és a környezeti hatásokra.

Gátak

A nyúlási adatok kulcsfontosságú információkat nyújtanak a gát biztonságának ellenőrzéséhez, mivel lehetővé teszik a mérnökök számára, hogy tanulmányozzák, hogyan reagálnak a szerkezetek a víznyomás- és hőmérsékletváltozásokra, valamint a meghosszabbított működési feltételekre. Ez a folyamat létfontosságú szerepet játszik mind a teljesítményértékelésben, mind a biztonsági ellenőrzési eljárásokban.

Lejtők és tartószerkezetek

A mérnökök nyúlásfigyelő berendezéssel vizsgálják, hogyan reagálnak a lejtőstabilizáló rendszerek és a tartószerkezetek a talajnyomásra, az alátámasztó terhelésekre és a mozgási erőkre.

Épületek és sokemeletes építmények

A szerkezetmérnökök rezgőhuzalos nyúlásmérőket alkalmaznak épületekben és tornyokban, valamint megerősített szerkezeti rendszerekben a feszültségeloszlás és terhelésátvitel mérésére, valamint a megerősítési technikák értékelésére.

Alagutak és földalatti tervezés

Az alagutakba és földalatti építkezésekre telepített érzékelők lehetővé teszik a mérnökök számára, hogy mérjék, hogyan teljesít az alagút bélésrendszere, a tartószerkezetek és az építési tevékenységek a különböző építési fázisokban. A rendszer különösen akkor bizonyul hasznosnak, ha folyamatos stresszfigyelésre van szükség.

Széltornyok

A széltornyok szerkezetei ismétlődő dinamikus terhelésnek vannak kitéve. A feszültségfigyelés segít a mérnököknek megérteni az üzemi stressz viselkedést, a fáradtságra adott választ és a szerkezeti teljesítményt az idő múlásával.

Útágyak és közlekedési infrastruktúra

A közlekedéssel kapcsolatos mérnöki munkákban a nyúlásmérők alkalmazhatók tartóelemekre és infrastruktúra-elemekre az ismétlődő terhelési hatások és a hosszú távú szerkezeti reakciók értékelésére.

Kingmach projekt - Shanghai-Suzhou-Nantong Jangce folyó hídja

Mit kell figyelembe venni a rezgőhuzal nyúlásmérő kiválasztása előtt

A nyúlásmérő kiválasztása mindig a tényleges megfigyelési célon és a helyszín állapotán alapuljon. Vásárlás előtt a projektcsapatoknak meg kell fontolniuk néhány kulcsfontosságú kérdést:

• Milyen anyagra szerelik fel a mérőt?
• Új, meglévő vagy erősítés alatt álló szerkezet?
• A monitorozás rövid távú, időszakos vagy folyamatos?
• Az érzékelő a szabadban vagy párás környezetben fog működni?
• Szükséges-e a projekt automatikus adatgyűjtésre?
• Mennyire fontos a kábelvezetés és az átviteli távolság?
• Milyen védelmi szint szükséges az időjárás, a vibráció vagy a helyszíni zavarok ellen?

Egy érzékelő papíron műszakilag megfelelőnek tűnhet, de ha nem egyezik a telepítési módszerrel, a környezeti feltételekkel vagy a felügyeleti rendszerrel, az befolyásolhatja a projekt teljesítményét. Ez az oka annak, hogy sok vásárló inkább olyan beszállítókkal dolgozik, amelyek alkalmazásalapú támogatást tudnak nyújtani, nem csak terméklistát.

Gyakorlati megoldás a szerkezeti felületi alakváltozás megfigyelésére

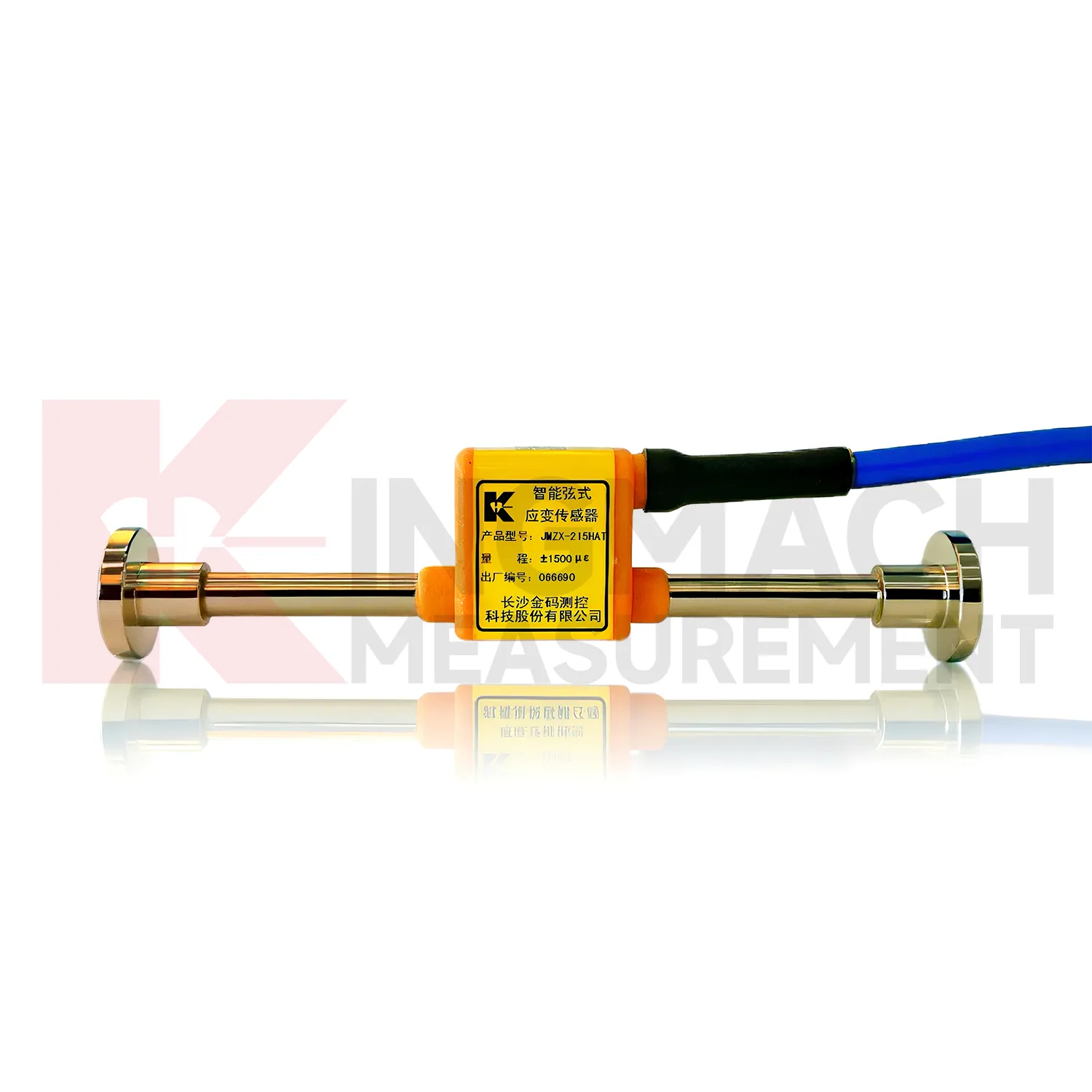

A szerkezeti felületek megbízható nyúlásfigyelését igénylő projektekhez az intelligens vibrációs huzal nyúlásmérő, felületi modellünk praktikus megoldás.

Mérnöki biztonsági felügyeleti alkalmazásokhoz készült, ez a termék olyan helyszíni telepítésre alkalmas, ahol fontos a hosszú távú adatstabilitás és a felületi telepítés. Infrastrukturális és építési projektek széles körében alkalmazható, beleértve a hidakat, gátakat, alagutakokat, lejtőket, épületeket, széltornyokat, földalatti munkákat és közlekedési építményeket.

Értéke abban rejlik, hogy ötvözi a rezgőhuzal-érzékelő technológia előnyeit a felületre szerelhető konfiguráció praktikusságával, így kiváló választás a hozzáférhető szerkezeti elemekhez és a projekt alapú felügyeleti rendszerekhez.

A terméket itt tekintheti meg: Intelligens vibrációs huzal nyúlásmérő

Exportorientált beszállítóként, amely mérnöki biztonsági felügyeleti alkalmazásokat szolgál ki, megértjük, hogy a nemzetközi vásárlóknak gyakran többre van szükségük, mint egy érzékelőre. Reszponzív kommunikációra, megfelelő termékillesztésre és projektalapú beszerzés támogatására van szükségük. Legyen szó vállalkozóról, felügyeleti integrátorról, forgalmazóról vagy tanácsadó csapatról, készek vagyunk segíteni a megfelelő nyúlásfigyelési megoldás megtalálásában.

Következtetés

A vibrációs huzal nyúlásmérők létfontosságú eszközei a modern műszaki biztonsági felügyeletnek, mivel a kisebb szerkezeti mozgásokat alapvető felügyeleti információkká alakítják. A rendszer úgy működik, hogy észleli a frekvenciaváltozásokat, amelyek a huzalfeszesség ingadozása esetén fordulnak elő, és ez a módszer gyakorlati előnyökkel jár a hosszabb kültéri alkalmazásoknál.

A mérnökök felületre szerelt rezgőhuzalos nyúlásmérőket használhatnak a szerkezeti viselkedés nyomon követésére, valamint a terhelésre adott válaszok és teljesítményváltozások nyomon követésére hidakban, gátakban és lejtőkben, épületekben és alagutakban, széltornyokban, földalatti létesítményekben és útalap infrastruktúra-rendszerekben.

Csapatunk segít kiválasztani egy megbízható nyúlásfigyelő érzékelőt a következő projektjéhez, miközben mi exportellátási szolgáltatásokat nyújtunk. Az Ön igényeinek leginkább megfelelő megoldást ajánljuk, miután megadta nekünk a projekt típusát, szerkezeti anyagát és felügyeleti követelményeit.

GYIK

1. Mire használható a vibrációs huzal nyúlásmérő?

Rezgő huzal nyúlásmérőt használnak a szerkezeti feszültség mérésére mérnöki projektekben. Általában hidakban, gátakban, alagutakban, épületekben, lejtőkben, széltornyokban, földalatti munkákban és egyéb infrastruktúra-felügyeleti rendszerekben alkalmazzák.

2. Hogyan működik a rezgőhuzalos nyúlásmérő?

Úgy működik, hogy méri a belső feszített huzal rezgési frekvenciájának változásait. Amikor a megfigyelt szerkezet deformálódik, a huzalfeszesség megváltozik, ami megváltoztatja a rezgési frekvenciát. Ezt a frekvenciát azután alakváltozással kapcsolatos adatokká alakítják át.

3. Miért alkalmasak a rezgőhuzalos nyúlásmérők hosszú távú monitorozásra?

Széles körben használják hosszú távú monitorozásra, mivel a rezgőhuzal-technológia stabil teljesítményt, jó megismételhetőséget és alkalmas zord mélyépítési környezetekhez, például kültéri, párás és változó hőmérsékletű helyszínekhez.

4. Mi az előnye a felületre szerelhető rezgőhuzalos nyúlásmérőnek?

A felületre szerelt modell hasznos lehet meglévő szerkezeteknél, utólagos beépítési projekteknél és hozzáférhető szerkezeti részeknél, ahol a beágyazott beépítés nem lehetséges vagy nem szükséges. Rugalmas telepítést biztosít a helyszíni megfigyeléshez.

5. Hogyan válasszam ki a megfelelő vibrációs huzal nyúlásmérőt a projektemhez?

Figyelembe kell vennie a szerkezet anyagát, a telepítés helyét, a megfigyelés időtartamát, a környezeti állapotot, a kábelek elvezetését és azt, hogy az érzékelő csatlakozik-e egy automatikus felügyeleti rendszerhez. Egy tapasztalt beszállítóval való együttműködés segíthet abban, hogy a termék megfeleljen az Ön tényleges projektszükségleteinek.
