Mi az a fólia nyúlásmérő? Elvek, típusok és működésük magyarázata

A modern mérnöki biztonsági ellenőrzés során elengedhetetlen annak megértése, hogy egy szerkezet hogyan reagál a terhelésre, feszültségre, deformációra és környezeti változásra. Akár hidat, gátat, lejtőt, alagutat, sokemeletes épületet, széltornyot, földalatti építményt vagy útalapot érint a projekt, a megbízható megfigyelési adatok segítenek a mérnököknek értékelni a szerkezeti viselkedést, és megalapozott karbantartási vagy biztonsági döntéseket hozni.

A szerkezeti felügyeletben használt számos érzékelő technológia közül a fólia nyúlásmérő továbbra is az egyik legszélesebb körben alkalmazott és gyakorlatias eszköz. Bár kis méretű, jelentős szerepet játszik az anyagok erő hatására deformálódásának mérésében. A projektvállalkozók, felügyeleti integrátorok, tanácsadó mérnökök és forgalmazók számára fontos a fólia nyúlásmérők elvének megértése és kiválasztása a felügyeleti rendszer tervezése során.

Ebben a cikkben elmagyarázzuk, mi az a fólia nyúlásmérő, működési elve, a fólia nyúlásmérők fő típusai, és hogyan használják valódi mérnöki projektekben. Azt is kiemeljük, hogy miért fontos a megfelelő beszállító kiválasztása az infrastruktúra és az építésfelügyeleti alkalmazásokhoz.

Mi az a fólia nyúlásmérő?

A fóliás nyúlásmérő érzékelőként működik, amely érzékeli a tárgy külső felületén fellépő feszültséget. A nyúlás mérnöki kifejezésként létezik, amely leírja azokat a kisebb hosszváltozásokat, amelyek akkor következnek be, amikor egy anyag feszültséget, összenyomódást, hajlító vagy torziós erőt tapasztal.

A fóliás nyúlásmérő úgy működik, hogy ezt a mechanikai deformációt mérhető elektromos jellé alakítja. Annak ellenére, hogy a szerkezet alakváltozása rendkívül kicsi lehet, fontos információkat árulhat el a feszültségeloszlásról, a terhelésre adott válaszról, a fáradási állapotról és a szerkezeti teljesítményről az idő múlásával.

Ez az oka annak, hogy a mérnöki szakértők gyakran alkalmaznak fóliás nyúlásmérőket projektjeik biztonságának ellenőrzésére. A szerkezeti elemek tényleges üzemi körülmények között tesztelik teljesítményüket, ami lehetővé teszi a mérnökök számára, hogy a várható tervezési eredményekhez képest értékeljék valós teljesítményüket.

Miért fontos a nyúlásmérés a mérnöki projektekben?

A deformáció mérése elengedhetetlenné válik, mert a legtöbb szerkezeti probléma a szerkezetekben fellépő, nem észlelhető apró változásokból indul ki. A szerkezet a károsodás kezdeti jeleit finom alakváltozási mintákon keresztül mutatja, amelyeket a mérnökök mérhetnek és elemezhetnek, mielőtt látható repedés, elmozdulás vagy teljes meghibásodás bekövetkezne.

A hidakban a fóliás nyúlásmérők segíthetnek nyomon követni a forgalmi terhelés alatti tartófeszültséget. A gátakban támogathatják a beton vagy acél alkatrészek feszültségmegfigyelését. Lejtőkön és tartószerkezetekben az alakváltozás-figyelés segít a mérnököknek megérteni a terhelésátvitelt és a deformációval kapcsolatos reakciókat. Alagutakban és földalatti projektekben a nyúlási adatok megmutathatják, hogy a bélés- vagy támasztórendszer hogyan teljesít ásatás vagy hosszú távú szolgáltatás során.

Ezen okok miatt a fólia nyúlásmérőket általában használják:

• híd állapotának monitorozása
• gát biztonsági ellenőrzése
• lejtős és geotechnikai tervezés
• épület- és magasépítészeti felügyelet
• alagút és földalatti munkák
• széltorony megfigyelése
• vasúti, útalap- és infrastrukturális projektek

Ezekben az alkalmazásokban a pontos alakváltozási adatok segítenek a biztonsági értékelés, a karbantartási tervezés és a hosszú távú vagyonkezelés javításában.

A fólia nyúlásmérő elve: hogyan működik?

A fóliás nyúlásmérő alapkoncepciója az elektromos áram ellenállásának változásával magyarázható.

Azokban az esetekben, amikor a fólia nyúlásmérőt bármilyen szerkezet felületére rögzítik, a deformáció magával a felülettel együtt megy végbe. Ha az anyag kitágul vagy összehúzódik, akkor a fólia nyúlásmérője egyenértékű kitágulása vagy összehúzódása következik be. A méret fizikai változása enyhe változást eredményez az ellenállásában.

Az ebből eredő ellenállásváltozást egy elektromos áramkör formájában mérik, amely általában tartalmazza a Wheatstone-híd elrendezését. A jelet felerősíti, adatgyűjtő berendezés gyűjti össze, és alakváltozási értékekké alakítja a megfigyeléshez és elemzéshez.

Egyszerűen fogalmazva, a folyamat így működik:

1. A szerkezet terhelést vagy deformációt tapasztal

2. A fólia nyúlásmérő a szerkezettel együtt deformálódik

3. Megváltozik az elektromos ellenállása

4. A mérőrendszer rögzíti és használható adatokká alakítja át a változást

Mivel a jelingadozás nagyon kicsi, a megfelelő telepítés és jelkondicionálás elengedhetetlen. Az alakváltozásmérés pontossága nemcsak magától az érzékelőtől függ, hanem a kötés minőségétől, a felület előkészítésétől, a hőmérséklet-kompenzációtól, a vezetékezéstől és a környezetvédelemtől is.

A nyúlásmérők fő típusai

A mérnököknek különböző nyúlásmérő-konstrukciókra van szükségük különböző munkakörnyezetükhöz. A helyes típusválasztás javítja a mérési pontosságot és a rendszer tartósságát a teljes működési idő alatt.

1. Fólia nyúlásmérők

A fóliás nyúlásmérők továbbra is az egyik legkedveltebb nyúlásmérő típus a felhasználók körében. Az eszköz egy fémfólia mintából áll, amelyet a mérnökök egy hátlaphoz rögzítenek. A műszerek nagy érzékenységet és megbízható működést biztosítanak számos különböző felhasználási esetben.

A készülékek általánosan alkalmazhatók laboratóriumi tesztelésben, szerkezetértékelésben és mérnöki felügyeletben, mivel precíz felületi alakváltozásmérést tesznek lehetővé.

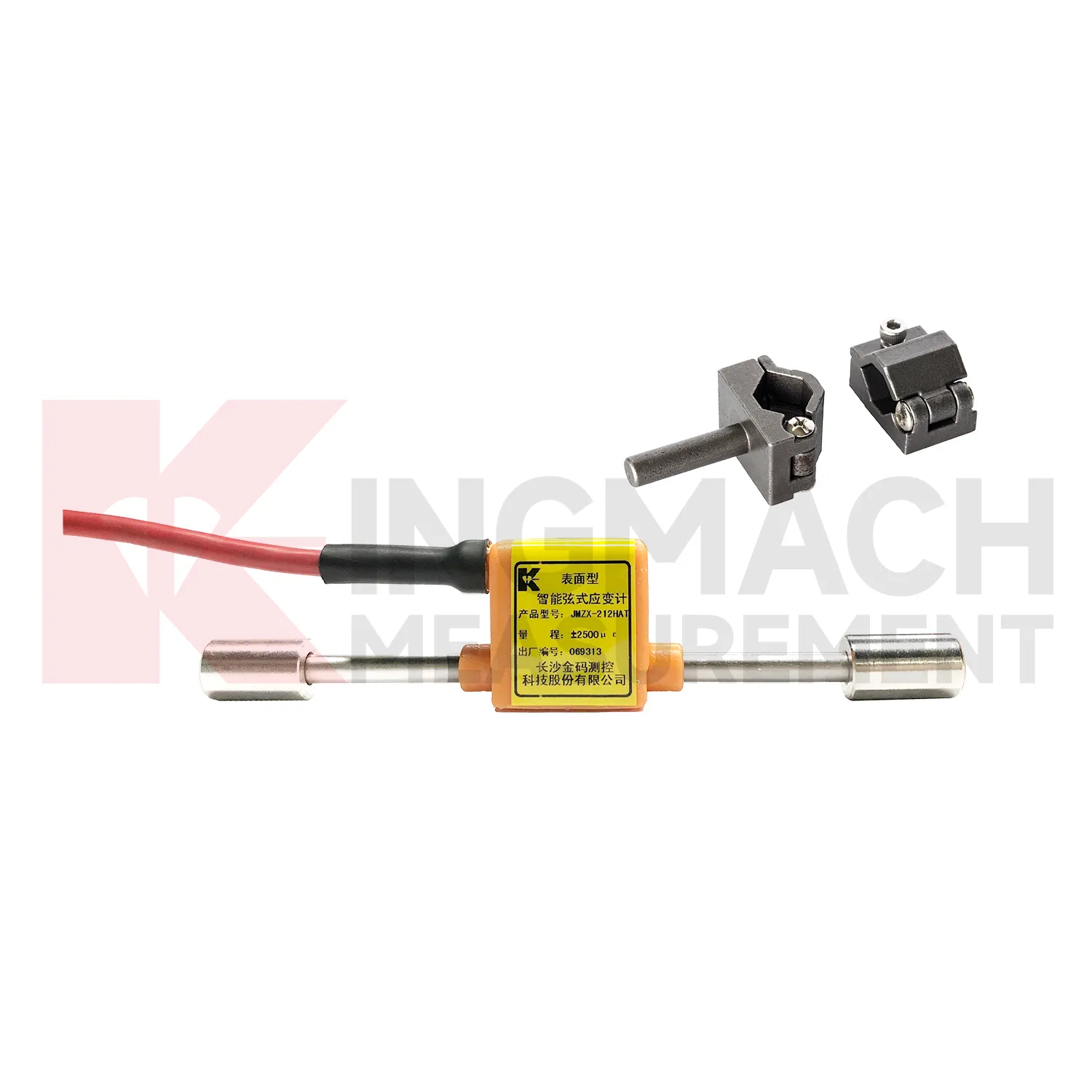

2. Huzal nyúlásmérők

A huzal nyúlásmérők finom ellenállású huzalt használnak érzékelő elemként. A készülék megőrzi hagyományos kialakítását, de az emberek meghatározott szerkezeti és felügyeleti célokra használják.

A vezetékes mérőeszközök opcióvá válnak olyan projekteknél, amelyek speciális mérési beállításokat vagy speciális környezeti feltételeket igényelnek.

3. Hegeszthető nyúlásmérők

A hegeszthető nyúlásmérők lehetővé teszik olyan fémfelületekhez való rögzítést, amelyeket a ragasztási módszerekkel nem lehet hatékonyan kezelni. A mérőeszközök széles körben alkalmazhatók acélszerkezeteken, hidakon, ipari gépeken és más fém alkatrészeken.

A hegeszthető mérőeszközök biztonságos telepítést biztosító telepítési módszert biztosítanak a kültéri környezetben dolgozó projektcsapatok számára.

4. Beágyazott vagy speciális nyúlásmérők

Egyes projektek speciális mérőeszközöket igényelnek, amelyek betonba és geotechnikai szerkezetekbe, valamint speciális építőanyagokba ágyazhatók. A termékek olyan helyzetekben működnek, amelyek a közvetlen felületi szerelés lehetőségein túlmenően állandó szerkezeti felügyeletet igényelnek.

Az építőipar ezeket az anyagokat nagy projektekhez használja, amelyek közé tartoznak a gátak, alagutak, alapozások és földalatti mérnöki munkák.

5. Hőmérséklet-kompenzált nyúlásmérők

A kültéri műtárgyak hőmérséklet-ingadozásokat tapasztalnak, amelyek csökkentik a mérési pontosságot. A hőmérséklet-kompenzált nyúlásmérők használata csökkenti ezt a hatást, miközben javítja az adatok pontosságát.

A technológia előnyösnek bizonyul hídprojekteknél, széltornyok építésénél és gátprojekteknél, valamint acél- vagy betonszerkezeteknél, amelyek kültéri körülményekkel szembesülnek.

Hogyan működnek a fóliás nyúlásmérők a valódi mérnöki felügyeletben

A tényleges projektekben a fólia nyúlásmérőket olyan szerkezeti elemekhez rögzítik vagy integrálják, ahol a feszültségviselkedést figyelni kell. Beépítés után észlelik a terhelés, rezgés, ülepedés, hőmozgás vagy feszültség-újraeloszlás okozta alakváltozásokat.

Például:

• A hídszerkezet értékeléséhez fóliás nyúlásmérőket lehet beépíteni a tartóba, fedélzetbe vagy acélelemekbe az alkalmazott forgalmi terhelés hatásának értékelésére.
• A gátak megfigyeléséhez segíthetnek nyomon követni a víznyomás, a hőmérséklet változása vagy a hosszú távú szerkezeti viselkedés által okozott feszültségváltozásokat.
• A lejtős szerkezetek esetében ezek fontosak a tartószerkezetek, horgonyok vagy szerkezeti elemek szerkezeti reakcióinak értékelésében.
• Épületeknél és sokemeletes építményeknél a fólia nyúlásmérők használhatók a terhelésátvitel, a megerősítési teljesítmény vagy az erősítő hatás értékelésére.
• Az alagútszerkezetek esetében segítséget nyújtanak a béléselemek, a tartóelemek szerkezeti reakcióinak és a szerkezeti reakcióknak az építési szakaszokban történő értékelésében.
• A széltornyok esetében a fóliás nyúlásmérők hasznosak lehetnek a szélterhelési körülmények között fennálló feszültségek és fáradtság értékeléséhez.
• Az útalapok és a vasúti szerkezetek esetében a fólia nyúlásmérők segítik a forgalmi terhelésből adódó ismétlődő terhelésekre adott válaszok kiértékelését.

Ezeket a fizikai válaszokat mérhető adatokká alakítva a fóliás nyúlásmérők világosabb képet adnak a mérnököknek arról, hogyan viselkedik egy szerkezet az idő múlásával. Ez értékes eszközzé teszi őket mind a rövid távú teszteléshez, mind a hosszú távú egészségügyi monitorozáshoz.

Főbb tényezők a fólia nyúlásmérő kiválasztásakor

Mérnöki vásárlók és felügyeleti vállalkozók számára a fólia nyúlásmérő kiválasztása nem csak az érzékelők rendelkezésre állását jelenti. Arról van szó, hogy a terméket a projekt állapotához kell igazítani.

A fontos kiválasztási tényezők közé tartozik:

• a megfigyelt szerkezet anyaga
• várható alakváltozási tartomány
• statikus vagy dinamikus mérési követelmény
• beltéri vagy kültéri alkalmazás
• felület állapota és beépítési módja
• hőmérséklet változás
• hosszú távú tartóssági követelmény
• kompatibilitás a monitorozó műszerekkel
• kábelvédelmi és tömítési igények
• projektkörnyezet, például nedvesség, korrózió vagy vibráció

Például egy időjárásnak és ciklikus terhelésnek kitett hídprojekt más megoldást igényelhet, mint a betongátban vagy alagút bélelésében használt beágyazott idomszer. A megfelelő kiválasztási folyamat segít elkerülni a telepítési problémákat, az instabil jeleket vagy az érzékelő élettartamának csökkenését.

Gyakori kihívások a fólia nyúlásmérő alkalmazásokban

Bár a fólia nyúlásmérőket széles körben használják, a teljesítményt számos gyakorlati probléma befolyásolhatja.

Az egyik gyakori probléma a rossz felület-előkészítés. Ha a rögzítési felület nem tiszta és nem megfelelően kezelt, előfordulhat, hogy a mérőeszköz nem tapad megfelelően, ami befolyásolhatja az adatok pontosságát.

Egy másik kihívás a telepítési hiba. A helytelen beállítás, a nem megfelelő ragasztóhasználat vagy a nem megfelelő védelem mind instabil leolvasáshoz vezethet.

A hőmérséklet befolyása egy másik fontos tényező, különösen a kültéri szerkezeteknél. Megfelelő kompenzáció nélkül a hőmérséklet-ingadozás jeleltolódást vagy téves leolvasást okozhat.

Kíméletlen környezetben a nedvesség, a korrózió, a por és a kábel sérülése is befolyásolhatja a mérési stabilitást. Ez az oka annak, hogy sok projektvásárló szívesebben dolgozik olyan beszállítókkal, akik ismerik a valós mérnöki feltételeket, és megfelelő termékeket tudnak ajánlani, ahelyett, hogy csak szabványos katalóguscikkeket kínálnának.

Miért számít a beszállítói tapasztalat?

Hidak, gátak, alagutak, lejtők, épületek, széltornyok és földalatti mérnöki projektek esetében a monitorozás megbízhatósága a termék minőségétől és az alkalmazás támogatásától is függ. A vásárlóknak gyakran többre van szükségük, mint egy szenzorra – segítségre van szükségük a kiválasztáshoz, a műszaki kommunikációhoz, a szállítási koordinációhoz és az exportszolgáltatáshoz.

A Kingmachnál fólia nyúlásmérőket szállítunk mérnöki mérési és szerkezeti biztonsági felügyeleti alkalmazásokhoz. Termékpalettánkat úgy alakítottuk ki, hogy különféle projektigényeket támogassanak az infrastruktúra, az építőipar és az ipari monitoring szektorban.

A tengerentúli ügyfelek számára ez hozzáférést jelent:

• fólia nyúlásmérő termékek különböző felügyeleti alkalmazásokhoz
• projektorientált termékválasztás támogatása
• ellátási képesség vállalkozók, forgalmazók és integrátorok számára
• export tapasztalat nemzetközi rendelések és műszaki kommunikáció terén

Ha érzékelőket vásárol szerkezeti állapot-felügyelethez vagy mérnöki műszerekhez, egy professzionális beszállító kiválasztása segíthet a beszerzés hatékonyságának és a projekt teljesítményének javításában.

Fedezze fel termékkínálatunkat itt: Nyújtásmérők

Következtetés

A fólia nyúlásmérő a rendszer jelentéktelen részeként funkcionál. A műszaki biztonsági értékelésben azonban létfontosságú funkciót tölt be. A műszer minimális szerkezeti változtatásokat mér, hogy segítse a mérnököket a stresszmintázatok és a működési kapacitás értékelésében, miközben azonosítja a különböző infrastrukturális projektek lehetséges veszélyeit.

A fóliás nyúlásmérők alapvető és hatékony mérőeszközökként működnek a kortárs megfigyelőrendszerekben, amelyek magukban foglalják a hidakat, gátakat és alagutakokat, lejtőket, épületeket, széltornyokat, földalatti létesítményeket és útágyakat. A vásárlóknak meg kell érteniük a termék elveit, valamint a különböző típusokat és alkalmazási különbségeket, mert ez a tudás lehetővé teszi számukra, hogy jobb projektdöntéseket hozzanak.

Ha megbízható fólia nyúlásmérő megoldásokat keres felügyeleti projektjéhez, a Kingmach készen áll az Ön beszerzési igényeinek támogatására. Vegye fel velünk a kapcsolatot projektje típusával, szerkezeti anyagával és felügyeleti követelményeivel kapcsolatban, és csapatunk segít az Ön alkalmazásához megfelelő termékeket ajánlani.

GYIK

1. Mire használható a fólia nyúlásmérő?

A fólia nyúlásmérőt egy anyag vagy szerkezet terhelés alatti kis alakváltozásának mérésére használják. Általában hidakban, gátakban, alagutakban, épületekben, lejtőkben, széltornyokban és más mérnöki megfigyelési projektekben alkalmazzák.

2. Hogyan működik a fóliás nyúlásmérő?

A fóliás nyúlásmérő úgy működik, hogy érzékeli az elektromos ellenállás változásait, amikor megnyúlik vagy összenyomódik a megfigyelt tárgy felületével. Ezt az ellenállásváltozást mérhető alakváltozási adatokká alakítják át.

3. Melyek a nyúlásmérők fő típusai?

A gyakori típusok közé tartoznak a fóliás nyúlásmérők, a huzal nyúlásmérők, a hegeszthető nyúlásmérők, a beágyazott nyúlásmérők és a hőmérséklet-kompenzált nyúlásmérők. Különböző típusok alkalmasak különböző projektkörülményekre.

4. Miért fontos a nyúlásfigyelés a szerkezettervezésben?

A nyúlásfigyelés segít a mérnököknek megérteni a szerkezeti igénybevételi viselkedést, észlelni a rendellenes terhelési reakciókat, felmérni a fáradtsági állapotot, és támogatja a hosszú távú biztonsági értékelést, mielőtt látható károsodás keletkezne.

5. Hogyan válasszam ki a megfelelő fólia nyúlásmérőt a projektemhez?

Figyelembe kell vennie a szerkezet anyagát, a beépítési módot, a hőmérsékleti állapotot, a mérési tartományt, a megfigyelés időtartamát és a környezeti expozíciót. Egy tapasztalt beszállítóval való együttműködés segíthet abban, hogy a mérőműszer megfeleljen a projekt követelményeinek.
