Rezgő huzal nyúlásmérők híd-, alagutak- és gátfelügyelethez: Teljes kiválasztási útmutató

A globális építőiparban a nagyszabású infrastrukturális beruházások hatalmas felfutását tapasztalják. Kormányok és magánfejlesztők világszerte jelentős hidakat, alagutak, vízierőművek gátak és tornyosuló szélenergia építményeket finanszíroznak. Következésképpen a megbízható, hosszú távú szerkezeti állapotfigyelő (SHM) rendszerek iránti igény soha nem volt nagyobb. Ezeken a kritikus biztonsági rendszereken belül a nyúlásmérők működnek elsődleges adatforrásként. Tudnia kell, hogy egy hibás érzékelőválasztás sokkal többe kerül, mint maga a fizikai eszköz. A rossz választás ferde feszültségszámításokká torkollik, késlelteti a biztonsági döntéseket, és végül megsokszorozza a hosszú távú karbantartási költségeket.

Ezért a nyúlásmérő kiválasztása kritikus mérnöki döntést jelent, nem pedig egyszerű áruvásárlást. Minden projektmérnöknek három alapvető kérdésre kell válaszolnia, mielőtt meghatározna egy érzékelőt. Először is, mi a befogadó anyag? Másodszor, mi a jelenlegi telepítési szakasz? Végül, mik a környezeti korlátok? Ez az átfogó útmutató végigvezeti Önt a különböző mérőműszereken, a kritikus kiválasztási kritériumokon, az alkalmazások egyeztetésén és a szenzorok integrációján egy teljes SHM-rendszerbe.

Mi teszi a vibrációs huzaltechnológiát a hosszú távú feszültségfigyelés globális szabványává?

Mielőtt intelligensen meghatározhatna egy érzékelőt, alapos műszaki ismeretekre van szüksége a különböző megfigyelési technológiák működéséről. A vibrációs huzal (VW) technológia jelenleg a hosszú távú infrastruktúra-felügyelet globális szabványa. A rezgőhuzal elve egy feszített acélhuzalon alapul, amelyet impulzusgerjesztő tekercs gerjeszt. Ennek a rezgésnek a természetes frekvenciája közvetlenül megfelel a vezeték által tapasztalt feszültségnek.

Ez a frekvenciakimenet kivételes előnyöket biztosít mélyépítési projektek számára. A VW érzékelői erős immunitást biztosítanak az elektromágneses interferenciákkal szemben, és rendkívül stabil, hosszú távú sodródási viselkedést mutatnak. Ezen túlmenően ezek az érzékelők több kilométeres kábelen is képesek jeleket továbbítani torzítás vagy jelvesztés nélkül.

A legtöbb szerkezeti állapotfigyelő projekt jelentős hőciklusnak teszi ki az érzékelőket a szabadban. Ezért a modern VW nyúlásmérők beépített termisztorral rendelkeznek az integrált hőmérséklet-érzékelés érdekében. Ez a kiegészítés lehetővé teszi a felügyeleti szoftver számára, hogy automatikus hőmérséklet-korrekciót alkalmazzon az alakváltozási értékeken. Ezt a robusztus teljesítményt szembeállíthatja a hagyományos rezisztív fóliamérőkkel. A fóliamérők tökéletesen működnek laboratóriumi beállításokhoz és rövid távú vizsgálatokhoz. A fóliamérők azonban továbbra is nagyon érzékenyek a nedvesség behatolására, a nulla eltolódásra és az erősítő-függőségre hosszú kábelfutások esetén. A Kingmach tovább emeli ezt a színvonalat intelligens VW sorozatával (a HAT és HB változatok). Ezek a fejlett modellek digitális címzési képességekkel egészülnek ki, amelyek lehetővé teszik a mérnökök számára, hogy egyetlen adatgyűjtő használatával több érzékelős buszhálózatot üzemeltetjenek.

Három elsődleges nyúlásmérő típus – és mindegyiket mikor kell üzembe helyezni

A mérnökök gyakran kérdezik, hogy melyik nyúlásmérőt kell használniuk az adott projekthez. A válasz strukturált összehasonlítást igényel a telepítési módszer és a gazdagép struktúrája alapján. Ezeket az érzékelőket négy fő telepítési típusba sorolhatja.

Felületre szerelt nyúlásmérő (JMZX-212HAT/HB)

A technikusok a felületre szerelt nyúlásmérőket közvetlenül a meglévő beton- vagy acélfelületekre csavarozzák vagy ragasztják. Ezt a modellt válassza az építés utáni felügyelethez, a szerkezeti utólagos felszerelésekhez és a dinamikus terhelési teszteléshez. Ez a mérőműszer akkor is kiváló, ha a fúrás vagy öntés a befogadó szerkezetbe lehetetlen. A JMZX-212 sorozat ±2500 με szabványos mérési tartományt kínál 0,1 με felbontással. A teljesen tömített rozsdamentes acél ház 150 méteres vízmélységig vízálló teljesítményt biztosít.

Beágyazott nyúlásmérő (JMZX-215HA/215HAT/HB)

Az építkezési csapatok a beágyazott nyúlásmérőket közvetlenül friss betonba öntik, vagy szerkezeti töltőanyagokba temetik. Ez a standard választás az új építési projektekhez, beleértve a hidakat, gátakat, alagutakokat, támfalakat és alaplapokat. A beágyazott érzékelők nem igényelnek nyírási ellenállást az alapanyagtól, ami rendkívül gyorssá és megbízhatóvá teszi a telepítési folyamatot.

Felületi hegesztett nyúlásmérő (JMZX-206HAT)

A hegesztők felületre hegesztett nyúlásmérőket közvetlenül a szerkezeti acélelemekre, például tartókra, lemezcölöpökre és csőcölöpökre rögzítenek. A hegesztés rendkívül konzisztens mechanikai kötést biztosít csupasz acélon anélkül, hogy vegyi ragasztókra kellene támaszkodnia. Ez az állandóság teszi a hegesztett mérőeszközöket a tengeri és földalatti acélszerkezetek előnyben részesített lehetőségévé, ahol az epoxi kötés idővel leromolhat.

betonacél feszültségmérő (JMZX-4XXHAT/HB)

A kivitelezők a betonacél feszültségmérőket közvetlenül a betonszerkezeteken belüli acél merevítőketrecbe kötik. Ezek az érzékelők mérik a betonacél megnyúlását és összenyomódását, hogy felmérjék a terhelések áthaladását az oszlopokon, gerendákon és mély cölöpöken keresztül. Ezeket az eszközöket kritikus fontosságúnak találja a sokemeletes épületek építéséhez, az alapozási gödrök biztonságához és a metró infrastruktúrájához.

Mérőmű típusa	A legjobb fogadóanyag	Telepítési fázis	Tipikus alkalmazás
Felületre szerelhető	Meglévő beton/acél	Építés utáni	Utólagos felszerelések és terhelési vizsgálat
Beágyazás	Friss beton	Új építés	Hídfedélzetek és gátfalak
Felület-hegesztett	Bare Steel tagok	Új / Építés utáni	Acél gerendák és cölöpök
Betonacél feszességmérő	Merevítő acél (vasacél)	Új építés	Alapozó gödrök és magasházak

Öt műszaki paraméter, amely meghatározza a végső specifikációt

A megfelelő telepítési mód kiválasztása után értékelnie kell a pontos műszaki jellemzőket. Öt kulcsfontosságú paraméter határozza meg a végső beszerzési döntést.

Mérési tartomány és felbontás: A szabványos ±2500 με mérési tartomány megfelelően lefedi a legtöbb mélyépítési alkalmazást. Ehhez azonban nagy érzékenységre is szükség van. A nagy felbontású, 0,1 με-os kimenet biztosítja, hogy az érzékelő rögzítse az előfeszített beton és acélelemek mikrodeformációit normál üzemi terhelés mellett.

Pontossági osztály: A 0,5%-os FS (Full Scale) pontossági besorolás az infrastruktúra-minőségű felügyelet mércéje. A nagy pontosság továbbra is kulcsfontosságú, amikor az anyag rugalmassági modulusa alapján a mért alakváltozásból számítja ki a valós szerkezeti feszültséget. Mindig ellenőrizze, hogy megfelel-e az elismert tanúsítási szabványoknak, mint például a GB/T 13606-2007 vagy a DL/T 1044-2022.

Vízálló minősítés és környezetvédelmi tömítés: Sok projekt zord környezetben működik. A teljesen zárt, 150 méteres vízmélységig terjedő rozsdamentes acél ház elengedhetetlen. Ilyen szintű védelemre van szüksége a vízerőművek gátak homlokzataihoz, az árapályzónában lévő cölöpökhöz és a magas páratartalmú alagút ásatásokhoz.

Működési hőmérséklet tartomány: A polgári építmények szélsőséges időjárást viselnek el. A beépített termisztornak széles tartományban kell működnie –40 °C és +120 °C között. A sarkvidéki éghajlaton vagy ipari hőforrások közelében lévő projektekhez szükség van erre a hőállóságra. Ezenkívül a pontos hőmérséklet-korrekció megakadályozza a téves riasztásokat az automatizált felügyeleti rendszerben.

Jelkimenet és rendszerkompatibilitás: Dönteni kell a szabványos VW frekvenciakimenetek és a digitális Smart változatok (RS-485 / SDI-12) között. Az intelligens érzékelők többpontos buszvezetékeket tesznek lehetővé. Ez a digitális architektúra akár 60%-kal is csökkentheti a nehéz kábelköltségeket nagy érzékelőtömbök esetén. Gyakorlati megjegyzésként a Kingmach kiolvasó egységek és adatrögzítők gyárilag a JMZX érzékelősorozathoz vannak illesztve, ami teljesen kiküszöböli a rendszerintegrációs kockázatokat.

Egészítse ki a feszültségfigyelést üreges mérőcellákkal a teljes kábelerő-követéshez – tudjon meg többet az üreges mérőcellákról szóló útmutatónkban → Üreges mérőcellák hídkábelekhez és horgonyok felügyeletéhez: Kiválasztási útmutató és specifikációk

A nyúlásmérők hozzáigazítása a projekttípushoz: a hídfelügyelettől a geotechnikai tervezésig

A megfelelő érzékelőnek az adott alkalmazáshoz való hozzáigazítása a hatékony szerkezeti állapotfigyelés jellemzője. A különböző mélyépítési területek eltérő mérési megközelítést igényelnek.

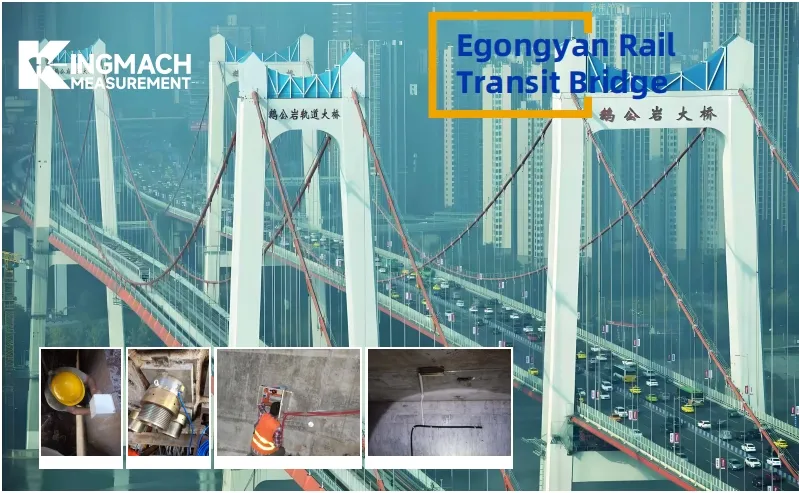

Hídfigyelés: A hídprojektek sokoldalú megközelítést igényelnek. A mérnökök beágyazott mérőeszközöket öntöttek a beton fedélzeti szakaszokba, és betonacél feszültségmérőket kötnek az acél vasalásra, hogy mérjék az élő terhelésre adott válaszokat és a beton hosszú távú kúszását. Ezzel egyidejűleg a technikusok felületre hegesztett mérőeszközöket használnak a fő acéltartókon a folyamatban lévő kifáradási ciklusok nyomon követésére.

Alagút és földalatti építmények: A föld alatti környezet komoly kihívásokat jelent a magas páratartalom és a korrozív talajvíz miatt. Ezek a körülmények teljesen lezárt, vízálló beágyazási mérőeszközöket igényelnek. Ezenkívül az intelligens busz vezetékezése jelentősen csökkenti a telepítés bonyolultságát a szűk alagútfejeken belül.

Hidroelektromos gátak és támfalak: A gátfelügyelet nagymértékben támaszkodik a mélyen a betontestbe öntött beágyazott érzékelőkre. A vízálló házak könnyen kezelik a tartós víz alá merítést erős víznyomás alatt. A VW jelek nagy távolságú átviteli képessége lehetővé teszi a mérnökök számára, hogy hatalmas érzékelősorokat építsenek ki a gát felületén anélkül, hogy közbenső jelismétlőket telepítenének.

Sokemeletes épületek és alapozógödrök: A városi ásatások során a biztonság a legfontosabb. Az oszlopketrecekre és nyírófalakra hegesztett betonacél feszültségmérők valós idejű terheléselosztási adatokat szolgáltatnak az építési fázisok előrehaladtával.

Oldalsó lejtők és geotechnikai projektek: A lejtőstabilitás folyamatos felügyeletet igényel. A mérnökök felületre szerelt vagy beágyazott mérőeszközöket szerelnek be lőttbeton bélésbe a felület deformációjának és a tartófal feszültségének megfigyelésére.

Széltorony szerkezetek: A szélturbinák hatalmas ciklikus terhelést viselnek el. Az acél toronyszakaszokhoz rögzített felülethegesztett mérőeszközök hatékonyan figyelik a hajlítási fáradtságot és a szél által kiváltott dinamikus igénybevételeket.

Az érzékelőn túl: Hogyan illeszkednek a nyúlásmérők egy teljes SHM adatrendszerbe

Mindig úgy kell tekintenie a nyúlásmérőre, mint egy nagyobb technológiai ökoszisztéma egyetlen darabjára. Az érzékelő egyszerűen az adatok kiindulási pontjaként működik. A mérőműszer eredendő pontossága csak akkor számít, ha a teljes átviteli lánc megőrzi ezeket az adatokat anélkül, hogy elektromos zajt vagy jelvesztést okozna.

A műszerkábelek óriási szerepet játszanak az adathűségben. Árnyékolt, illesztett impedanciájú kábeleket kell használni, amelyeket kifejezetten rezgőhuzalos érzékelőkhöz terveztek. A kiváló minőségű kábelek megakadályozzák a jel romlását még az 1000 métert meghaladó átviteli távon is.

Ezután figyelembe kell vennie a beszerzési hardvert. A Kingmach automatizált adatgyűjtői és kiolvasó egységei támogatják a többcsatornás lekérdezést. Lehetővé teszik a mérnökök számára, hogy precíz riasztási küszöbértékeket állítsanak be, és távoli telemetriai lehetőségeket alkalmazzanak, beleértve a 4G, WiFi és LoRa hálózatokat.

Végül a vizualizációs szoftver a nyers frekvenciákat hasznosítható betekintésekké alakítja. A valós idejű digitális műszerfalak feszültségi trendeket, hőmérséklet-korrigált feszültségértékeket és automatikus riasztási szinteket jelenítenek meg. Ez az integráció lehetővé teszi a felügyelet nélküli, 24 órás távoli szerkezeti megfigyelést. Az érzékelők, kábelek, naplózók és szoftverek egyetlen szállítótól való megadása kiküszöböli a kommunikációs protokollok eltéréseit, és drasztikusan csökkenti az üzembe helyezési időt.

Mire kell figyelni, ha nemzetközi szállítótól szerzi be a nyúlásmérőket

A beszerzési csapatok egyedülálló kihívásokkal szembesülnek, amikor értékelik a szerkezeti állapotfigyelő érzékelők nemzetközi beszállítóit. Az egyszerű termékleírásokon túl kell tekintenie, és értékelnie kell a szállító működési megbízhatóságát.

Először is, a harmadik féltől származó tanúsítványok rendkívül fontosak. Ragaszkodnia kell a nyomon követhető kalibrációs nyilvántartásokhoz és az elismert ipari szabványok szigorú betartásához. Az ellenőrzött termékek jelentősen csökkentik a projekt jóváhagyásának kockázatát. Másodszor, értékelnie kell a szállítási megbízhatóságot. Az ideális beszállító készleten tartja a standard modelleket a gyors kiszállítás érdekében, miközben betartja a szigorú szerződéses szállítási ütemterveket az egyedi projektméretű megrendeléseknél.

Harmadszor, az átfogó értékesítés utáni támogatás elválasztja a jó hírű gyártókat az egyszerű forgalmazóktól. Keressen olyan beszállítókat, akik 24 órás technikai forródrótot kínálnak gyors kezdeti válaszidővel. Ez a támogatás felbecsülhetetlen értékűvé válik, ha a távoli projektek váratlan adatrendellenességekkel találkoznak. Negyedszer, mérje fel testreszabási képességeiket. A szélsőséges éghajlaton vagy szűk helyeken végzett projektek gyakran alkalmazkodó szelvényhosszakat, speciális házanyagokat vagy nem szabványos csatlakozótípusokat igényelnek. Végső soron az érzékelőket, kábeleket, adatrögzítőket és szoftvereket egyetlen egységes minőségirányítási rendszerben gyártó egyetlen forrásból származó beszállító kiválasztása teljes felelősséget biztosít.

A helyes döntés meghozatala: Gyors döntési összefoglaló és a következő lépés

A tökéletes nyúlásmérő kiválasztása módszeres folyamat. Elemeznie kell a gazdagép anyagot, meg kell határoznia a telepítési fázist, ellenőriznie kell a műszaki specifikációkat, és biztosítania kell a teljes rendszerkompatibilitást. A legjobb nyúlásmérő ritkán a legolcsóbb vagy a leglenyűgözőbb laboratóriumi specifikációkkal rendelkező. Ehelyett a megfelelő érzékelő az, amely tökéletesen illeszkedik a szerkezeti környezethez és a hosszú távú megfigyelési időtartamhoz.

Nem biztos abban, hogy melyik szenzormodell felel meg az adott projektnek? Érzékelőajánlatra van szüksége projektjéhez? Ossza meg igényeit – a Kingmach mérnökei 24 órán belül válaszolnak. 🔗 [ Kérjen ingyenes projekttanácsadást → ]

GYIK

1. Mi a fő különbség a felületre szerelhető és a beágyazott nyúlásmérők között?

A technikusok csavarokkal vagy ragasztóval rögzítik a felületre szerelt idomszereket a meglévő szerkezetek külsejére. Ezzel szemben az építőcsapatok az új építési szakaszban közvetlenül a nedves betonba öntik a beágyazási mérőeszközöket.

2. A rezgő huzal nyúlásmérők mérhetik a hőmérsékletet?

Igen. A legtöbb kiváló minőségű rezgőhuzalos nyúlásmérő beépített termisztorral rendelkezik. Ez a komponens méri a helyi hőmérsékletet, lehetővé téve a megfigyelő szoftver számára, hogy automatikusan korrigálja a nyúlási értékeket a hőtágulás és -összehúzódás szempontjából.

3. Miért használjunk felülethegesztett mérőeszközt a ragasztóval szerelt mérőeszközzel szemben?

A felülethegesztett mérőeszközök tartós, kohászati ​​kötést hoznak létre csupasz acélszerkezetekkel. Ez a hegesztett csatlakozás kiváló, hosszú távú stabilitást biztosít zord, nedves vagy víz alatti környezetben, ahol a kémiai ragasztók végül lebomlanak.

4. Milyen messzire tudja továbbítani a jelét egy rezgő huzalérzékelő?

Mivel a vibráló vezetékérzékelők frekvenciát adnak ki, nem pedig feszültséget, ellenállnak a kábelellenállás változásainak. Megfelelő árnyékolt kábelezéssel 1000 métert meghaladó távolságra is pontos jeleket tudnak továbbítani külső erősítők nélkül.

5. Mit csinál egy "okos" rezgőhuzal-érzékelő?

Az intelligens érzékelők digitális protokollokat (például RS-485 vagy SDI-12) használnak, és egyedi digitális címekkel rendelkeznek. Ez lehetővé teszi a mérnökök számára több érzékelő csatlakoztatását egyetlen kábelbuszra, ami drasztikusan csökkenti a vezetékezés bonyolultságát és az anyagköltségeket.

6. Használhatók rezgőhuzalos nyúlásmérők az erőmérő cellák mellett?

Igen. A rezgőhuzalos nyúlásmérőket és az erőmérő cellákat általában együtt használják szerkezeti és geotechnikai megfigyelés során. A mérőcellák az alkalmazott erőt, míg a nyúlásmérők az anyag deformációját mérik, így kiegészítő adatokat szolgáltatnak a szerkezeti teljesítmény teljesebb értékeléséhez.

7. Hogyan kell elvégezni a terepi kalibrálás ellenőrzését gyári újrakalibrálás nélkül?

A helyszíni ellenőrzés elvégezhető a nulla leolvasások ellenőrzésével, a mérések összehasonlítása ismert referenciaterhelésekkel, a múltbeli adattrendek áttekintésével vagy más érzékelőkkel való keresztellenőrzéssel. Ezek a módszerek segítenek azonosítani a lehetséges eltolódást a formális kalibrálási intervallumok között, anélkül, hogy gyári újrakalibrálásra lenne szükség.

---

Írta: Kingmach Engineering Team – infrastrukturális projektek támogatása világszerte 2001 óta
