Rezgő huzal nyúlásmérő vs elektromos nyúlásmérő : Főbb különbségek

1. A megfelelő nyúlásmérő kiválasztása mérnöki projektekben

Az infrastruktúra szerkezeti állapotának megfigyelésére (SHM) irányuló globális kereslet gyorsan növekszik. A pontos alakváltozásmérés létfontosságú szerepet játszik a projekt biztonságának, a hosszú távú tartósságnak és az előírásoknak való megfelelés biztosításában. A projektmenedzserek jellemzően két fő technológia közül választanak: a vibrációs huzal nyúlásmérő (VWSG) és az elektromos nyúlásmérő (ESG) közül. Ez a cikk átfogó nyúlásmérő-összehasonlítást nyújt, hogy segítsen a mérnököknek, vállalkozóknak és beszerzési csapatoknak kiválasztani a megfelelő megoldást konkrét projektjeikhez.

2. Működési elvek: Hogyan mérik az egyes technológiák a feszültséget

2.1 Rezgő huzal nyúlásmérő (VWSG)

A VWSG az érzékelő belsejében lévő feszített vezeték frekvenciaváltozásán alapul. A szerkezeti feszültség feszültségváltozást okoz ebben a huzalban, ami mérhető frekvenciaeltolódáshoz vezet. Ez a generált jel természeténél fogva digitális, ami azt jelenti, hogy még nagy távolságra történő átvitel esetén is stabil marad. A mérnökök számára kulcsfontosságú meglátás, hogy ez a frekvenciaalapú jel eredendően digitális, és nagyon stabil marad még nagy távolságra történő átvitel esetén is. Ez a VWSG technológia kulcsfontosságú előnye zord körülmények között.

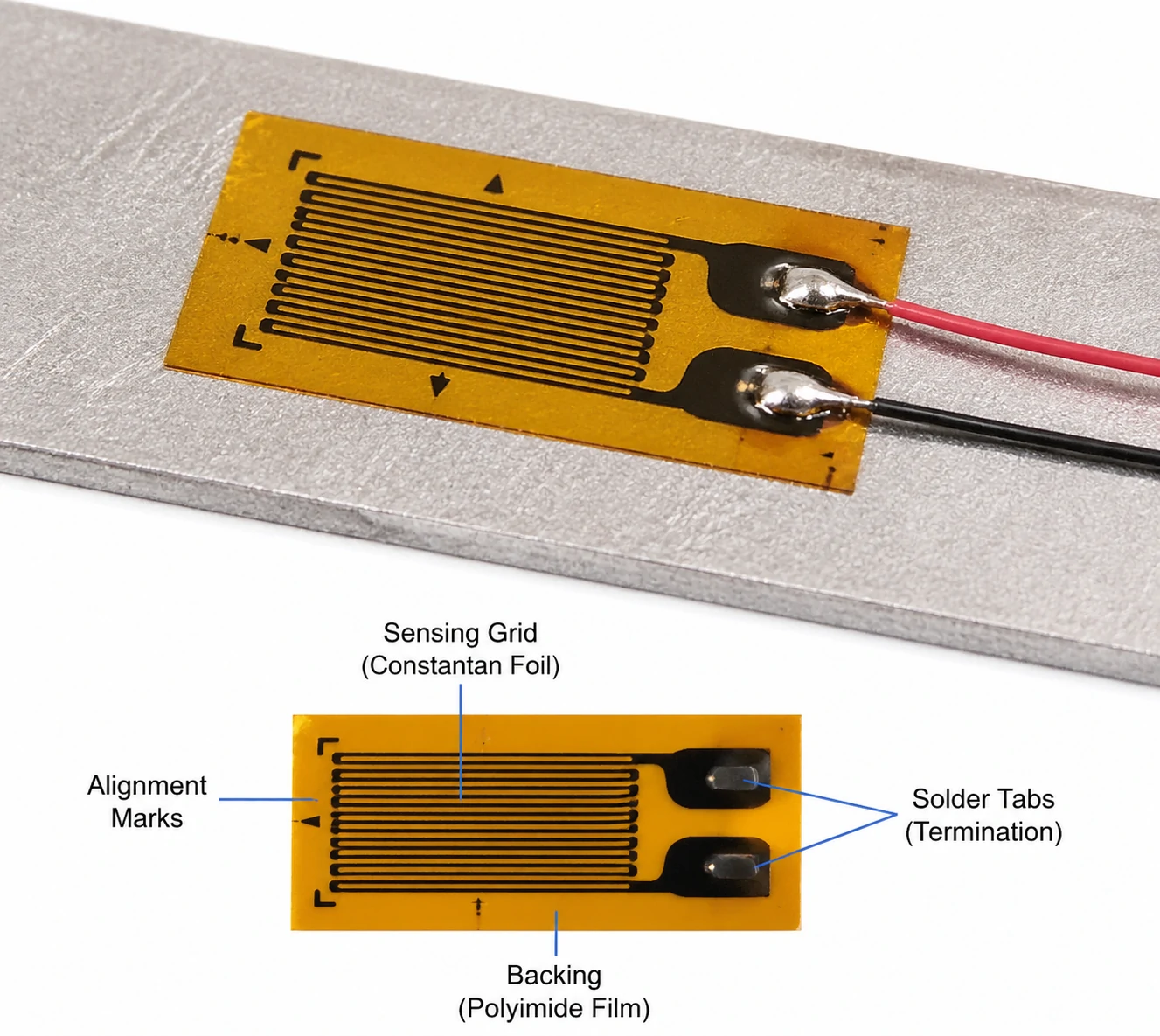

2.2 Elektromos nyúlásmérő (ESG)

Az elektromos nyúlásmérő vagy ellenállás nyúlásmérő elektromos ellenállásváltozás alapján működik. A fizikai megerőltetés okozza ezt az ellenállásváltozást, amelyet egy Wheatstone-híd áramkör mérhető feszültségkimenetté alakít át. Ez az analóg rendszer gondos jelkondicionálást és erősítést igényel a használható adatok előállításához. A legfontosabb felismerés az, hogy az ESG kiválóan képes észlelni a mikroszkopikus változásokat, de lényegesen érzékenyebb a környezeti hatásokkal szemben.

3. Teljesítmény-összehasonlítás: Pontosság, stabilitás és érzékenység

3.1 Mérési pontosság

Az elektromos nyúlásmérő nagy rövid távú pontosságot biztosít. Ezzel szemben a vibrációs huzal nyúlásmérő kivételesen megbízható, hosszú távú pontosságot biztosít.

3.2 Hosszú távú stabilitás

A VWSG kiváló a többéves monitorozási projektekben, mert fizikai mechanizmusa eredendően ellenáll a sodródásnak. Az ESG gyakran nehézségekbe ütközik a hosszú távú alkalmazások során. Az ESG idővel erősen hajlamos a jeleltolódásra és a kedvezőtlen hőmérsékleti hatásokra.

3.3 Érzékenység és felbontás

Az ESG kiváló érzékenységet kínál, így jobban alkalmas mikrofeszültség mérésére, laboratóriumi vizsgálatok elvégzésére és dinamikus mérési változások rögzítésére. A VWSG valamivel alacsonyabb felbontással működik, így ideális a statikus és lassan változó terhelések figyelésére.

4. Környezeti alkalmazkodóképesség: melyik teljesít jobban zord körülmények között?

4.1 Hőmérsékletállóság

A hőmérséklet-változások hatással vannak az összes szerkezeti állapotfigyelő érzékelőre. A VWSG beépített hőmérséklet-kompenzációval rendelkezik, amely leegyszerűsíti az adatgyűjtési folyamatot. Az ESG külső kompenzációs mechanizmusokat igényel az adatok integritásának fenntartásához a hőmérséklet-ingadozások során.

4.2 Nedvesség, korrózió és por

A VWSG teljesen tömített az elemek ellen, így kiválóan alkalmas beágyazott alkalmazásokhoz. Az ESG rendkívül érzékeny a telepítés minőségére, és jelentős külső védelmet igényel, hogy túlélje a nedvességet és a port.

4.3 Elektromágneses interferencia (EMI)

A VWSG teljesen immunis az elektromágneses interferenciával szemben, mivel frekvenciajelre támaszkodik. Az ESG továbbra is nagyon érzékeny az EMI-re, mivel analóg jelet ad ki. Ez az immunitás erős eladási szöget biztosít a VWSG érzékelők nagyobb infrastrukturális projektekben történő felhasználásához. Kiemelkedően jól teljesítenek a tengerparti régiókban, földalatti alagutakban és nagy gátakban.

5. Telepítés és karbantartás: Gyakorlati szempontok mérnökök számára

5.1 A telepítés bonyolultsága

Az ESG aprólékos telepítési folyamatot igényel. A technikusoknak precíz felület-előkészítést kell végezniük, és gondoskodniuk kell a kritikus ragasztásról a pontos leolvasás elérése érdekében. A VWSG sokkal robusztusabb telepítési élményt kínál. A dolgozók könnyen adaptálhatják a VWSG-t közvetlen betonbeágyazáshoz anélkül, hogy az érzékelőt veszélyeztetnék.

5.2 Karbantartási követelmények

Az ESG nagyobb meghibásodási kockázatot hordoz a terepen. A kezelőknek gyakran kell kalibrálniuk az ESG megfelelő működése érdekében. A VWSG minimális karbantartást igényel a telepítés után. Ez a tartósság a VWSG nagyon hosszú élettartamát eredményezi.

6. Adatgyűjtő és -felügyeleti rendszerek kompatibilitása

6.1 Jelátvitel

A VWSG könnyedén kezeli a távolsági átvitelt, és több kilométerre is pontos jeleket küld. Az ESG hosszú kábelfutásokkal küzd, és erősen korlátozza a jelzaj.

6.2 Integráció SHM rendszerekkel

Mindkét érzékelőtípus integrálható a modern szerkezeti állapotfigyelő hálózatokkal. Biztosítják a kompatibilitást a szabványos adatrögzítőkkel. Zökkenőmentesen csatlakoznak az IoT-figyelő platformokhoz és a távoli megfigyelőrendszerekhez. Ez az interoperabilitás nagyszerű lehetőséget kínál arra, hogy teljes körű felügyeleti megoldásokat mutassunk be az ügyfeleknek.

7. Tipikus alkalmazások: ahol az egyes érzékelők a legjobban teljesítenek

7.1 Rezgő huzal nyúlásmérő alkalmazások

• Gátak és vízerőművek
• Hidak és alagutak
• Mély alapok
• Lejtők és geotechnikai megfigyelés

7.2 Elektromos nyúlásmérő alkalmazások

• Laboratóriumi vizsgálat
• Repülési és autóipari K+F
• Rövid távú szerkezeti vizsgálat
• Nagyfrekvenciás dinamikus mérések

8. Költség vs. érték: Rövid távú költségvetés vs. hosszú távú ROI

A rezgőhuzal és az ellenállás nyúlásmérő opcióinak elemzésekor a csapatoknak túl kell nézniük a kezdeti vételáron. Az ESG alacsonyabb kezdeti költséget kínál. A gyakori karbantartás és csere azonban sokkal magasabb életciklus-költséget eredményez az ESG számára. A VWSG magasabb előzetes befektetést igényel. Idővel a VWSG alacsonyabb karbantartási és csereköltséget biztosít. A beszerzés szempontjából lényeges szempont, hogy a teljes tulajdonlási költség (TCO) lényegesen fontosabb a nagy, több éves projekteknél.

9. Döntési útmutató: Hogyan válasszuk ki a megfelelő nyúlásmérőt a projekthez

9.1 Kulcskiválasztási kritériumok

A beszerzési csapatoknak több alapvető tényezőt is értékelniük kell, mielőtt az érzékelőt véglegesen kiválasztják. Figyelembe kell vennie a projekt teljes időtartamát és a helyszín konkrét környezeti feltételeit. Ezenkívül meg kell határoznia a szükséges pontosságot, fel kell vázolnia szigorú költségvetési korlátait, és fel kell mérnie a telepítés általános megvalósíthatóságát.

9.2 Gyors összehasonlító táblázat

Tényező	Rezgő huzal	Elektromos
Stabilitás	Kiváló	Átlagos
Érzékenység	Átlagos	Kiváló
Tartósság	Kiváló	Alacsony
Költség (kezdeti)	Magasabb	Alacsonyabb

10. Következtetés: A technológia és a projektszükségletek összehangolása

A szerkezeti szenzorok kiválasztásánál egyszerűen nincs "mindenre egyforma" megoldás. Összefoglalva, a VWSG a kiváló választás a hosszú távú monitorozáshoz zord környezetben. Az ESG továbbra is a legjobb eszköz a nagy pontosságú, rövid távú tesztelési alkalmazásokhoz.

Felkérjük olvasóinkat, hogy kérjenek műszaki konzultációt mérnökcsapatunktól. Segítünk Önnek személyre szabott szenzormegoldások megszerzésében, és mélyrehatóan megvitatjuk konkrét projektkövetelményeit. Forduljon hozzánk személyre szabott nyúlásfigyelési megoldásért a következő infrastrukturális projektjéhez.

[Vegye fel velünk a kapcsolatot most!]

GYIK

1. Mi a fő különbség a rezgőhuzalos nyúlásmérő és az elektromos nyúlásmérő között?

A fő különbség a működési elveikben rejlik. A VWSG a feszített huzal frekvenciaeltolódására támaszkodik a feszültség mérésére, míg az ESG az elektromos ellenállás változásán keresztül méri a feszültséget.

2. Melyik nyúlásmérő a jobb hosszú távú infrastrukturális projektekhez?

A rezgő huzal nyúlásmérője jobb a hosszú távú projektekhez. Jellemzője a jeleltolódással szembeni ellenállás, és könnyen ellenáll a kemény környezeti feltételeknek több éven át.

3. Miért küzdenek az elektromos nyúlásmérők a távolsági jelátvitellel?

Az elektromos nyúlásmérők analóg feszültségjelet adnak ki. Ez az analóg jel a kábel hosszú futása során leromlik, és könnyen érzékeli az elektromágneses interferenciát (EMI) és a jelzajt.

4. Beágyazhatok elektromos nyúlásmérőket közvetlenül a betonba?

Amíg lehetséges, kiterjedt külső védelem nélkül nem ajánlott. A VWSG-k teljesen tömítettek és természetesen robusztusak, így a közvetlen betonbeágyazás iparági szabványává váltak.

5. Melyik lehetőség biztosít jobb befektetés megtérülést (ROI)?

Rövid távú vagy laboratóriumi projektek esetén az ESG jobb ROI-t kínál az alacsonyabb kezdeti költségek miatt. Nagyszabású vagy több éves infrastrukturális projektek esetén a VWSG lényegesen jobb megtérülést biztosít, mert a minimális karbantartási és csereigény miatt alacsonyabb a teljes birtoklási költsége.
