A nyúlásmérő alkalmazások az építőiparban: a legfontosabb előnyök magyarázata

A modern építőiparban minden jelentősebb szerkezeti hibának van egy közös figyelmeztető jele – amely csendben érkezett meg, hetekkel vagy hónapokkal azelőtt, hogy a beton megrepedt vagy az acél meghajlott. Ez a figyelmeztetés az alakváltozás volt: egy láthatatlan deformáció halmozódott fel az anyagban terhelés alatt. A probléma nem az volt, hogy a szerkezet nem tudott kommunikálni. A probléma az volt, hogy senki sem figyelt.

A nyúlásmérők ezt megváltoztatják. Nem passzív eszközök. Ezek az építőipar korai figyelmeztető rendszerei – olyan érzékelők, amelyek a láthatatlan mechanikai igénybevételt mérhető, használható adatokká alakítják. Az őket telepítő mérnökök nem egyszerűen számokat gyűjtenek. Bővítik azt a képességüket, hogy belelátjanak egy olyan szerkezetbe, amely megépítése után átlátszatlanná válik minden más ellenőrzési módszerrel szemben.

Ez a cikk elmagyarázza, hogy hol használják a nyúlásmérőket az építőiparban, milyen konkrét előnyökkel járnak a projektcsapatok és az eszköztulajdonosok számára, és hogyan lehet kiválasztani a megfelelő típust az adott alkalmazáshoz.

Mit csinál valójában a nyúlásmérő?

Mielőtt megvizsgálná az alkalmazásokat, segít tisztázni, mi az a törzs – és miért fontos a mérés.

Súly hatására minden szerkezet kisebb deformációt tapasztal. A hídgerendán áthaladó teherautó a gerendát lefelé hajlik. Egy épületszerkezet eredményeként egy betoncölöp összenyomódik. A támfal meghajlik, mert az ellenkező oldalán földmunka folyik. A tudósok az alakváltozást az anyagokban fellépő deformációként határozzák meg, amelyet mikrofeszültséggel (με) mérnek, hogy tanulmányozzák azokat a rejtett mozgásokat, amelyeket az emberek nem tudnak megfigyelni.

A nyúlásmérő érzékeli ezeket a változásokat, és elektromos jellé alakítja át. A nyúlásmérő olyan mérőeszközként szolgál, amely folyamatosan nyomon követi a szerkezeti mozgásokat azáltal, hogy egy mikronyúlás pontossággal érzékeli mind a nyúlást, mind az összenyomódást.

A polgári és geotechnikai építkezésben a legszélesebb körben használt típus a vibrációs huzal (VW) nyúlásmérő . Működési elve elegáns. Az érzékelő belsejében lévő feszített acélhuzal természetes frekvencián rezeg. Amikor a környező szerkezet deformálódik, a vezeték feszültsége megváltozik, és rezonanciafrekvenciája eltolódik. Ez a frekvenciaeltolás közvetlenül feszültségleolvasássá válik. Mivel a frekvencia immunis a kábelellenállás eltolódására és a feszültségingadozásra, a VW mérőműszerek 1000 métert meghaladó kábelhosszon és több évtizedes mérési perióduson is megőrzik a pontosságot – két feltétel, amely rutinszerűen kizárja az ellenállásos fóliamérőket az állandó infrastruktúra-felügyeletből.

Ezzel az alappal ezek az érzékelők itt végzik a legfontosabb munkájukat.

Ahol nyúlásmérőket használnak az építőiparban – hat kritikus alkalmazás

1. Hidak és emelt szerkezetek

A hídgerendákon, fedélzeti födémeken és csapágyzónákon lévő felületre szerelhető és felületre hegesztett nyúlásmérők nyomon követik az élőterhelési reakciót, a hőciklust és a hosszú távú kúszást. Az elöregedő hidak esetében, amelyek megnövekedett forgalmi terhelésnek vagy szeizmikus utólagos felszerelésnek néznek elébe, ezek az adatok a konzervatív mérnöki feltételezések helyett tényleges szerkezeti bizonyítékokkal szolgálnak a terhelési besorolási döntésekhez. Azonosítja azokat a szakaszokat is, amelyekben rendellenes feszültségkoncentráció tapasztalható – ez a lokalizált kifáradás első mutatója.

2. Betonöntések és tömeges szerkezetek

A beágyazott nyúlásmérőket közvetlenül a friss betonba öntik az építés során. Figyelemmel kísérik a kikeményedési feszültségeket, a tömegbetonon belüli termikus gradienseket és a hosszú távú ülepedést – mindazokat a folyamatokat, amelyek az öntés befejezése után teljesen elérhetetlenek. A gátépítéseknél, vastag hídpilléreknél és nagy alapozási födémeknél a hidratáció során a belső termikus gradiensek húzófeszültséget generálhatnak, amely belülről megreped a beton. A beágyazott mérőeszközök valós időben érzékelik ezeket a feltételeket, lehetővé téve a vállalkozók számára, hogy módosítsák a kikeményedési eljárásokat, mielőtt a kár bekövetkezne. Ezáltal a beágyazás-felügyelet minőség-ellenőrző eszközzé válik az építés során, nem csak azt követően.

3. Mélyalapozás és cölöprendszerek

A betonacél feszültségmérőket a betonacélokkal egy vonalba kell felszerelni a cölöpketrec szerelése során, majd a cölöpbe öntik. Mérik a tényleges terhelésátvitelt a cölöpfejtől az alatta lévő tartórétegekig – olyan adatok, amelyeket egyébként lehetetlen a cölöp betonozása után megszerezni. Ez közvetlenül igazolja a projekt alapozási szakaszában tett geotechnikai tervezési feltételezéseket. Sokemeletes épületek, hídpillérek és minden olyan szerkezet esetében, ahol az alapozás teljesítménye kritikus, ez az ellenőrzési lépés megszünteti a szakadékot a modell által előre jelzett és a talaj által nyújtott teljesítmény között.

4. Támfalak és ásatási támogatás

A városi területek a legveszélyesebb megfigyelési kihívásokkal szembesülnek a mélyásás során. A katonacölöpöken, lapcölöpökön és a rögzítőhorgonyokon lévő nyúlásmérők folyamatos leolvasást biztosítanak a teljes ásatási folyamat során. A talajnyomásban és az épület mozgásában bekövetkező változásokat azonosítják, mielőtt bármilyen fizikai változás nyilvánvalóvá válna. Az adatok segítenek az építési csapatoknak meghatározni a szükséges védelmi lépéseket, miközben eldöntik, milyen gyorsan kell ásni, és mikor kell felszerelni a tartószerkezeteket metróépítési területeken és alagsori ásatási helyeken a meglévő épületek mellett.

5. Alagutak és földalatti munkák

Az alagútbélésekre és sziklacsavar-szerelvényekre szerelt mérőeszközök érzékelik a túlterhelés okozta konvergenciát – az alagút átmérőjének a talajnyomás által okozott fokozatos csökkenését az idő múlásával. Milliméteres léptékben oldják meg a változásokat, így képesek lesznek azonosítani a kialakuló instabilitást jóval azelőtt, hogy az állapot nyilvánvalóvá válna az ellenőrök számára. A városi területeken áthaladó puha talajú alagútnál, ahol a felszíni ülepedésnek a milliméteres tűréshatáron belül kell maradnia, ez a felbontás nem technikai finomítás. Ez biztonsági követelmény.

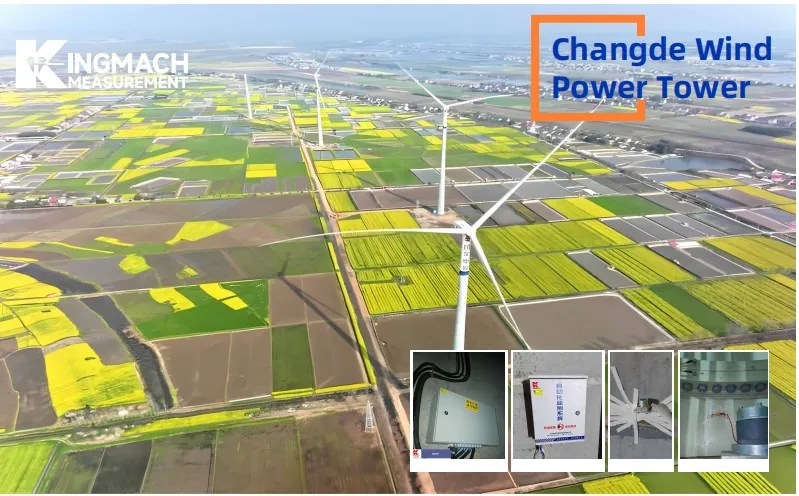

6. Széltornyok és magas építmények

A szélturbina torony peremein és alaprészein felületre hegesztett nyúlásmérők figyelik a fáradtság felhalmozódását a széltornyok élettartamát meghatározó ciklikus terhelés alatt. A forgórész minden forgása egy kis feszültségciklust fejt ki a toronyra. Húsz év alatt ezek a ciklusok milliárdokra tehetők. A nyúlási adatok lehetővé teszik a kezelők számára, hogy precízen kiszámítsák a hátralévő kifáradási élettartamot – a fix intervallumú ellenőrzési ütemezésről az állapotalapú karbantartási programokra, amelyek biztonságosabbak és költséghatékonyabbak is.

A nyúlásmérő monitorozás hat fő előnye építési projektekben

Az alkalmazások megértése hasznos. Annak megértése, hogy ezek az alkalmazások miért indokolják a befektetést, lehetővé teszi a projektcsapatok számára, hogy az ügyet belsőleg és az ügyfelek felé is megtegyék. Ez a hat előny, amely a legfontosabb.

1. előny: A strukturális zavarok korai felismerése

A nyúlásmérők hetekkel vagy hónapokkal azelőtt észlelik a rendellenes terhelési mintákat, hogy a makroszkopikus tünetek – repedés, elhajlás, lerakódás – láthatóvá válnának. Ez az átfutási idő a vészhelyzeti reagálást tervezett beavatkozássá alakítja. Az ellenőrzött javítás és a nem tervezett szerkezeti lezárás közötti pénzügyi különbség jellemzően egy nagyságrend. A biztonsági különbség abszolút. A korai felismerés nem egyszerűen pénzt takarít meg. Időt nyer a mérnökök számára, hogy megalapozott döntéseket hozzanak, nem pedig reagáló döntéseket.

2. előny: A műszaki tervezési feltételezések érvényesítése

Egyetlen strukturális modell sem a valóság tökéletes mása. A talaj viselkedése, a terheléseloszlás, a csatlakozási teljesítmény és az anyagok változékonysága mind hézagot okoz a tervezési számítások által előrejelzett és a szerkezet tényleges tapasztalatai között. A valós terhelésekből származó nyúlásmérő adatok azt a visszacsatolást biztosítják, amely megszünteti ezeket a hézagokat. Ez az érvényesítés különösen értékes az első típusú projekteknél, bonyolult talajviszonyoknál vagy innovatív szerkezeti geometriáknál – pontosan azokban a helyzetekben, ahol a legnagyobb a tervezési bizonytalanság, és a legnagyobb a tévedés költsége.

3. előny: Folyamatos valós idejű adatok az eszköz teljes életciklusa során

Az időszakos kézi ellenőrzés pillanatképet ad. A nyúlásmérők hálózatba kapcsolt sora folyamatos filmet biztosít. Az adatrögzítőkkel és vizualizációs platformokkal összekapcsolt műszerek a hét minden napján, 24 órában leolvasást biztosítanak konfigurálható riasztási küszöbértékekkel. A projekttulajdonosok bárhonnan követhetik a szerkezeti állapotot, ami jelentős működési előnyt jelent a több földrajzi területen infrastruktúrát kezelő nemzetközi eszköztulajdonosok számára. A távfelügyelet csökkenti a költséges helyszíni szakértői látogatások gyakoriságát is – ez közvetlen megtakarítást jelent a nagy, földrajzilag szétszórt projekteknél.

4. előny: Támogatás a szabályozási megfelelőséghez és a biztonsági jelentésekhez

A szabályozó hatóságok számos joghatóságban ma már dokumentált szerkezeti megfigyelést írnak elő a gátak, nagyobb hidak és sokemeletes alapok működési engedélyének feltételeként. A nyúlásmérő rendszerek olyan időbélyegzett, kalibrált adatrekordokat állítanak elő, amelyek megfelelnek ezeknek a követelményeknek. Ezenkívül biztosítják az incidens kivizsgálásához, a biztosítási követelésekhez és a felelősség felméréséhez szükséges bizonyítási nyilvántartást is. A többféle szabályozási környezetben működő projekttulajdonosok számára a nemzetközileg kalibrált érzékelőkre épülő következetes felügyeleti protokoll jelentősen leegyszerűsíti a megfelelést.

5. előny: Meghosszabbított eszközök élettartama adatközpontú karbantartás révén

A fix időintervallumok helyett a tényleges állapotadatok szerint karbantartott szerkezetek két szimmetrikus hibát elkerülnek: az idő előtti leszerelést (olyan szerkezet leszerelése, amelynek biztonságos élettartama még évekig van hátra) és a késleltetett beavatkozás (egy szerkezet üzemeltetésének folytatása azon a ponton, ahol a karbantartás többe kerül, mint a csere). A szenzorokra támaszkodó karbantartási stratégiák folyamatosan évekkel vagy évtizedekkel meghosszabbították az infrastruktúra élettartamát a világ nagy infrastrukturális programjaiban. Az érzékelő befektetésének megtérülése az eszköz élettartama alatt nő.

6. előny: A biztosítási és felelősségi kockázat csökkentése

Ez az előny kevesebb figyelmet kap a szakirodalomban, mint amennyit megérdemel. A projektbiztosítók, a koncessziós finanszírozók és az infrastrukturális kötvényminősítő ügynökségek egyre inkább elismerik a dokumentált strukturális monitoring programokat az aktív kockázatkezelés bizonyítékaként. Ennek a felismerésnek mérhető hatásai vannak: csökkennek a biztosítási díjak, kedvezőbbek a hitelezési feltételek, és erősebb a befektetői bizalom a hosszú távú infrastrukturális koncessziók iránt. A projektfejlesztők számára az érzékelőrendszer nem csupán technikai eszköz. Ez egy pénzügyi irányítási eszköz.

A megfelelő nyúlásmérő kiválasztása építési projektjéhez

A megfelelő szelvénytípus kiválasztásához két kérdés merül fel: Mikor kerül beépítésre az építkezéshez képest? Milyen anyag- és szerkezeti elemet figyel?

Projekt forgatókönyv	Ajánlott mérőműszer típus	Kulcsfontosságú ok
Új betonozás (alapok, gátak, födémek)	Beágyazott VW nyúlásmérő	Öntés előtt telepítve; után nincs hozzáférés
Meglévő beton vagy szerkezeti fa	Felületre szerelhető VW nyúlásmérő	Csavarozva vagy ragasztva szerkezeti beavatkozás nélkül
Acél tagok, hídtartók, toronyperemek	Felületre hegesztett VW nyúlásmérő	A hegesztett kötés ellenáll a vibrációnak és a ciklikus terheléseknek
A betonacél és cölöp megerősítésének ellenőrzése	betonacél feszültségmérő	Az axiális terhelést közvetlenül a rúdon belül méri

A legtöbb nemzetközi projektre a típusválasztáson túl két további szempont vonatkozik. Először is, az intelligens és digitális kimeneti változatok – RS-485 kimenettel és fedélzeti hőmérséklet-kompenzációval rendelkező modellek – közvetlenül integrálhatók az IoT adatgyűjtőkkel és a központi felügyeleti platformokkal. Számos infrastrukturális pályázati specifikáció már kifejezetten megköveteli a digitális érzékelőkimeneteket, különösen az intelligens városok és a nagyobb közlekedési projektek esetében. Másodszor, a gyári kalibrációs tanúsítványok elengedhetetlenek a szabályozási megfeleléshez és a biztosítási dokumentációhoz. A vevőknek a beszerzés előtt meg kell erősíteniük a kalibrálás nyomon követhetőségét, különösen akkor, ha az érzékelőket határokon átnyúlóan szerzik be.

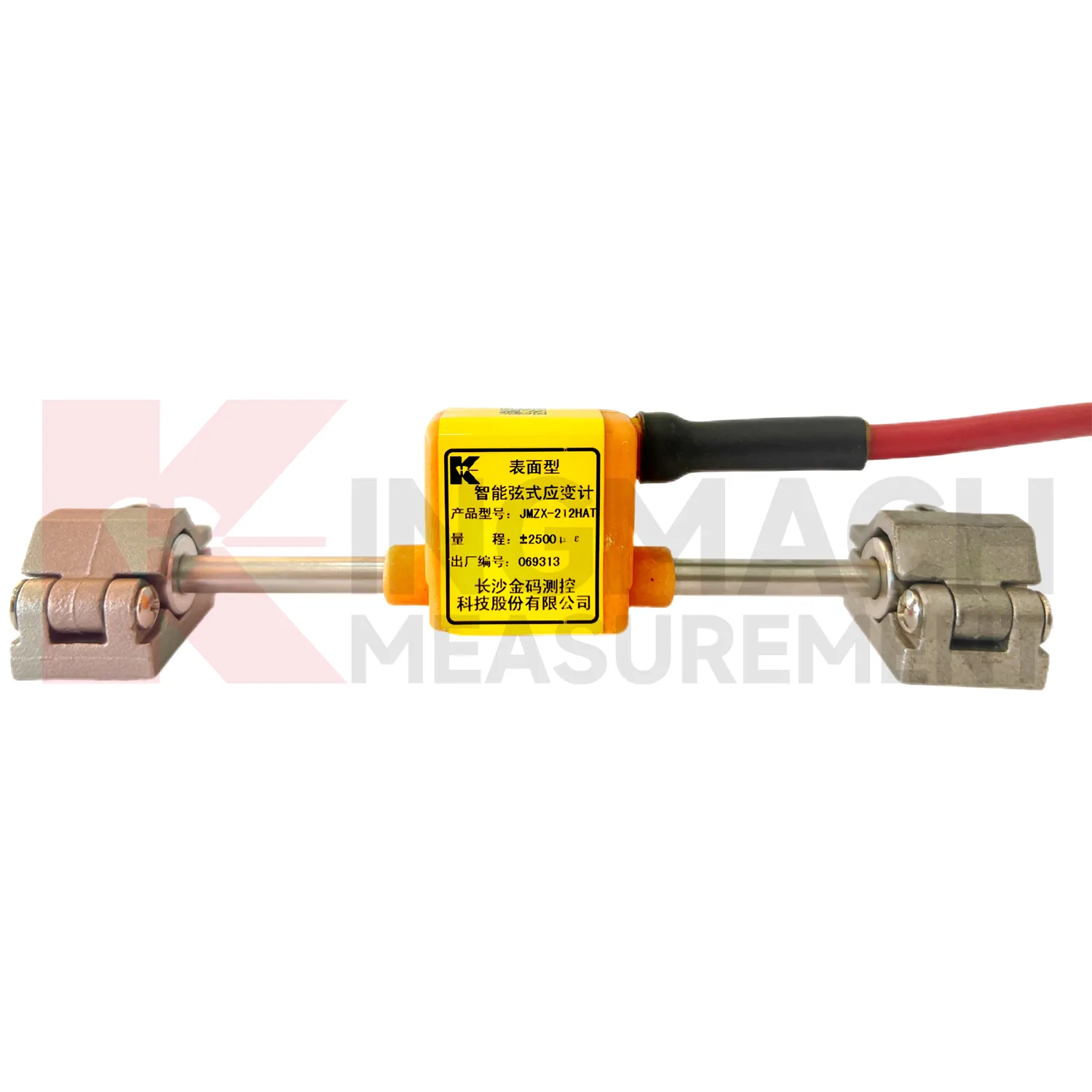

Az infrastrukturális projektekhez nyúlásmérőket meghatározó mérnökök számára, A Kingmach vibrációs huzal nyúlásmérő tartománya kiterjed a felületi, beágyazott, hegesztett és betonacél feszültségmérő konfigurációkra – intelligens digitális kimeneti lehetőségekkel, amelyeket a modern felügyeleti rendszerekhez terveztek.

Következtetés

A terhelés alatt álló szerkezet mindig kommunikál. Mikrodeformációkon keresztül kommunikál, amelyeket egyetlen ellenőr szeme sem képes észlelni, és vizuális felmérés sem képes számszerűsíteni. A nyúlásmérők azok az eszközök, amelyek ezt a kommunikációt érthetővé teszik – a mechanikai igénybevételt olyan adatokká alakítják át, amelyekre a mérnököknek és az eszköztulajdonosoknak szükségük van a megalapozott döntések meghozatalához.

Az előnyök jóval túlmutatnak a műszertermen. A korai felismerés életeket és költségvetést takarít meg. A tervezési validáció javítja a jövőbeli projektek minőségét. A folyamatos felügyelet lehetővé teszi a távoli felügyeletet bármilyen léptékben. A szabályozási megfelelés nem feltételezhető, hanem dokumentálhatóvá válik. A karbantartás meghosszabbítja az eszköz élettartamát. A pénzügyi kockázatkezelés pedig a biztosítók és a befektetők számára egyaránt látható módon fejlődik.

A helyesen meghatározott és megfelelően telepített érzékelő nem egyszerűen rögzíti, hogy egy szerkezet mit csinál. Minden érdekelt félnek – mérnöknek, tulajdonosnak, szabályozónak és biztosítónak – önbizalmat ad annak tudatában, hogy a szerkezet úgy működik, ahogy kell, és figyelmeztetést ad, ha nem.

Ha érzékelőket ad meg egy közelgő projekthez, forduljon a Kingmach műszaki csapatához a projektparaméterekkel, hogy a szerkezet típusához, a telepítési feltételekhez és a felügyeleti célokhoz szabott érzékelőválasztási javaslatot kaphasson.

GYIK

1. Milyen típusú nyúlásmérőket használnak leggyakrabban az építőiparban?

A vibrációs huzalos (VW) nyúlásmérők a domináns választás az állandó polgári és geotechnikai megfigyelési alkalmazásokhoz. Felületre szerelhető, beágyazott, felülethegesztett és betonacél feszültségmérő konfigurációkban kaphatók, hogy megfeleljenek a különböző szerkezeti elemeknek és beépítési feltételeknek. Frekvencia-kimeneti elvük stabil, hosszú távú leolvasást biztosít, amelyet az ellenállásos fóliamérők nem képesek megbízhatóan fenntartani több éves monitorozási programokon keresztül.

2. Mennyi ideig bírják a beágyazott nyúlásmérők a betonszerkezetek belsejében?

A kiváló minőségű VW beágyazott mérőeszközöket 25-30 évnél hosszabb élettartamra tervezték, helyesen telepítve és megfelelő kábelelvezetéssel védve. Számos gát- és hídfigyelő berendezés több mint két évtizede konzisztens adatokat szolgáltatott. A hosszú távú teljesítmény a telepítés minőségétől, a kábelvédelemtől és az érzékelőelem kalibrálási stabilitásától függ – mindezt olyan tényezőt, amelyet a beszerzés előtt meg kell erősíteni a gyártóval.

3. Működhetnek-e a nyúlásmérők víz alatti vagy teljesen vizes körülmények között?

Igen. A legtöbb polgári besorolású VW nyúlásmérő IP68-as vízállósággal rendelkezik, és kifejezetten tengeri környezetben, vízvisszatartó szerkezetekben és telített talajviszonyokban történő víz alatti működésre tervezték. A gátak és part menti alapozások megfigyelésében használt beágyazási modellek a teljes tervezési élettartamuk alatt rutinszerűen a vízszint alatt vagy a víztartó szerkezetek testén belül működnek.

4. Mi a különbség a felületre szerelhető és a beágyazott nyúlásmérő között?

Az építkezés befejezése után egy felületre szerelhető idomszert kell felszerelni egy meglévő szerkezet külső oldalára – epoxigyantával ragasztva vagy konzolokon keresztül csavarozva. Méri a szerkezeti felület feszültségét. Az építkezés során közvetlenül a friss betonba öntik a beágyazási idomszert, amely a szerkezeti elem testén belüli feszültséget méri. A beágyazási idomok adatokat szolgáltatnak a betontömeg belső feszültségi állapotáról, amelyhez a felületi műszerek nem férhetnek hozzá, és a szerkezet részeként tartósan a helyükön maradnak.

5. Hogyan illeszkednek a nyúlásmérők a modern szerkezeti állapotfigyelő platformokhoz?

A digitális RS-485 kimenettel rendelkező intelligens VW nyúlásmérők közvetlenül csatlakoznak a kompatibilis adatgyűjtőkhöz, amelyek a leolvasásokat felhőalapú vagy helyszíni megfigyelési platformokra továbbítják mobil, műhold vagy vezetékes hálózaton keresztül. Ezek a platformok valós idejű igénybevételi adatokat jelenítenek meg, riasztási küszöbértékeket alkalmaznak, és automatizált jelentéseket készítenek a megfelelőségi és karbantartási csapatok számára. Az integrációhoz kompatibilis adatgyűjtő hardver és hálózati kapcsolat szükséges a felügyeleti helyen – mindkettőt az érzékelő kiválasztásával együtt kell megadni a projekt tervezési szakaszában.
