Hogyan válasszuk ki a megfelelő mérőcellát: Geotechnikai mérnök kiválasztási útmutató

Egy gáthorgony-felügyeleti projektben az össze nem illő mérőcella nem csak rossz adatokat produkál, hanem biztonsági felelősséget is jelent. Az adatsodródás csendben halmozódik fel. A kritikus figyelmeztetések elmaradnak. Végül a csapatok költséges újraműszerezéssel szembesülnek a projekt közepén. Ez a forgatókönyv rávilágít a geotechnikai tervezés kemény valóságára. A mérőcellák nem cserélhető alkatrészek. A rossz típus kiválasztása az adatintegritás veszélyeztetéséhez, a projekt késedelméhez vagy súlyos biztonsági kockázatokhoz vezethet. Meg kell értenie, hogyan kell kiválasztani a megfelelő mérőcellát az adott alkalmazáshoz. Ez a cikk gyakorlati döntési keretet biztosít a mérnökök és a beszerzési csapatok számára a szerkezeti felügyeleti érzékelők abszolút magabiztos kiválasztásához.

Mit mér a terhelési cella valójában (és mit nem)

Létrehozzuk az alapok egyértelműségét. Egy erőmérő cella a mechanikai erőt mérhető elektromos jellé alakítja át. Nem csupán „súlyt mér”. Különbséget kell tenni az erőmérés, a nyomásmérés és az elmozdulásmérés között. Ezeknek a különálló fogalmaknak az összemosása gyakran a hangszerek összeegyeztethetetlenségéhez vezet.

A geotechnikai és szerkezeti monitorozásban a rezgőhuzalos mérőcella a domináns választás. Jelentősen eltér a szabványos ipari környezetben szokásos nyúlásmérő típusoktól. Ezenkívül az iparág ma már különbséget tesz a hagyományos és az „intelligens” mérőcellák között. Az intelligens érzékelők beépített jelfeldolgozással, digitális kimenettel és többparaméteres képességekkel rendelkeznek. Most, hogy megértettük az alapvető funkciójukat, értékelnünk kell a működési környezetet.

1. döntési tényező: Először határozza meg a mérési környezetét

A mérőcella típusának mérlegelése előtt meg kell határoznia a mérési környezetet. Ez a megközelítés átfogalmazza a kiválasztási folyamatot, és túlmutat az általános adatlap-összehasonlításokon.

A talajjal és sziklával érintkező környezet speciális tervezést igényel. A földi nyomáscelláknak lapos felületű, nagy felületű kialakításra van szükségük a feszültségkoncentrációk átlagolásához. A Kingmach földnyomáscella (vw & smart típus) család pontosan ezt a célt szolgálja. A pontterhelésű cella szisztematikusan hamis leolvasást ad a töltőanyagokban. A horgonyrúd, cölöp és az utófeszítő környezet különböző formákat diktál. Az üreges vagy tömör mérőcelláknak pontosan illeszkedniük kell a csavar vagy kábel átmérőjéhez és az előfeszítés mértékéhez.

A szerkezeti zsaluzás és az ideiglenes munkák robusztus érzékelőket igényelnek. Zsaluzati axiális erőmérők, mint pl intelligens zsaluzati axiális erőmérő (VW) JMZX-39XXHAT , gyors olvasási képességet és masszív kezelési toleranciát biztosítanak. A víz- és nyomáskülönbség-összefüggésekhez piezométerekre és nyomáskülönbség-mérőkre van szükség. A mérnökök ezeket akkor határozzák meg, amikor az "erő" hidrosztatikus. Ne feledje, hogy az ipari és a geotechnikai környezet alapvetően különbözik. A telepítés állandósága, az expozíció időtartama, a vibráció és a szabályozási környezet mind a környezet függvényében változik.

5 megválaszolandó kérdés, mielőtt megadná

Mielőtt meghatározna egy erőmérő cella modellt, válaszoljon erre az 5 környezeti kérdésre:

1. Milyen anyag veszi körül az érzékelőt?
2. Dinamikus vagy statikus a terhelés?
3. Az érzékelő víz alá kerül, vagy nedvesség éri?
4. Meddig tart a monitoring program?
5. Milyen helyszűke van a telepítéshez?

Környezet típusa		Ajánlott érzékelő típus	Kingmach példamodell
Geotechnikai	Talaj és töltet érintkezés (töltések, támfalak, földbe ásott építmények)	Lapos felületű, nagy felületű földnyomáscella	VW & Smart típusú földnyomáscella
	Horgonyrúd, cölöp és utófeszítés (Kőcsavarok, földhorgonyok, előfeszített kábelek)	Üreges mérőcella	Üreges mérőcella JMZX-3XXXHAT
Szerkezeti	Mélyalapozás és alagút acél támasztékok (merevítő támasztékok, acél bordák, alagútbélések)	Axiális erő/terhelés mérő (karmos rögzítés)	Axiális erőmérő (VW & Smart Type) JMZX-38XXHAT
	Szerkezeti zsaluzás és ideiglenes munkák (Betonöntés, álmunka, tartókeretek)	Zsaluzat axiális erőmérő	Intelligens zsaluzati axiális erőmérő (VW) JMZX-39XXHAT
	Kompresszió merev felületek között (Hídcsapágyak, oszlopalapok, terhelési tesztkeretek)	Szilárd erőmérő cella	Szilárd mérőcella Szilárd mérőcella JMZX-34XXHAT
Víz/nyomás	Pórusvíznyomás telített talajban (töltések, gátmagok, lejtők, töltések)	Piezométer	Intelligens piezométerek (VW) JMZX-55XXHAT
	Talajvíz szintje fúrásokban és kutakban (Helyszín vizsgálat, víztelenítés ellenőrzése, gátszivárgás)	Differenciálnyomású vízszintmérő	Nyomáskülönbség vízszintmérő
Ipari/precíziós	Kompakt mechanikai rendszerek (Szűk szerkezeti felületek, vékony alkatrészek, szűk térbe való beépítés)	Nyújtásmérő mérőcella érzékelő (miniatűr)	Húzásmérő mérőcella érzékelő
Ipari	Bányászat és földalatti ásatások (Támtartó gerendák, erősítő elemek, kőzetnyomászónák)	Nyújtásmérő mérőcella érzékelő a támasztó/erősítő elemeken	Húzásmérő mérőcella érzékelő

Fedezze fel a teljes Kingmach mérőcella terméket: Terhelési cella kategória

2. döntési tényező: illessze a terhelési cella típusát a kényszerkonfigurációhoz

Ezután meg kell felelnie az erőmérő cella típusának az adott erőkonfigurációnak.

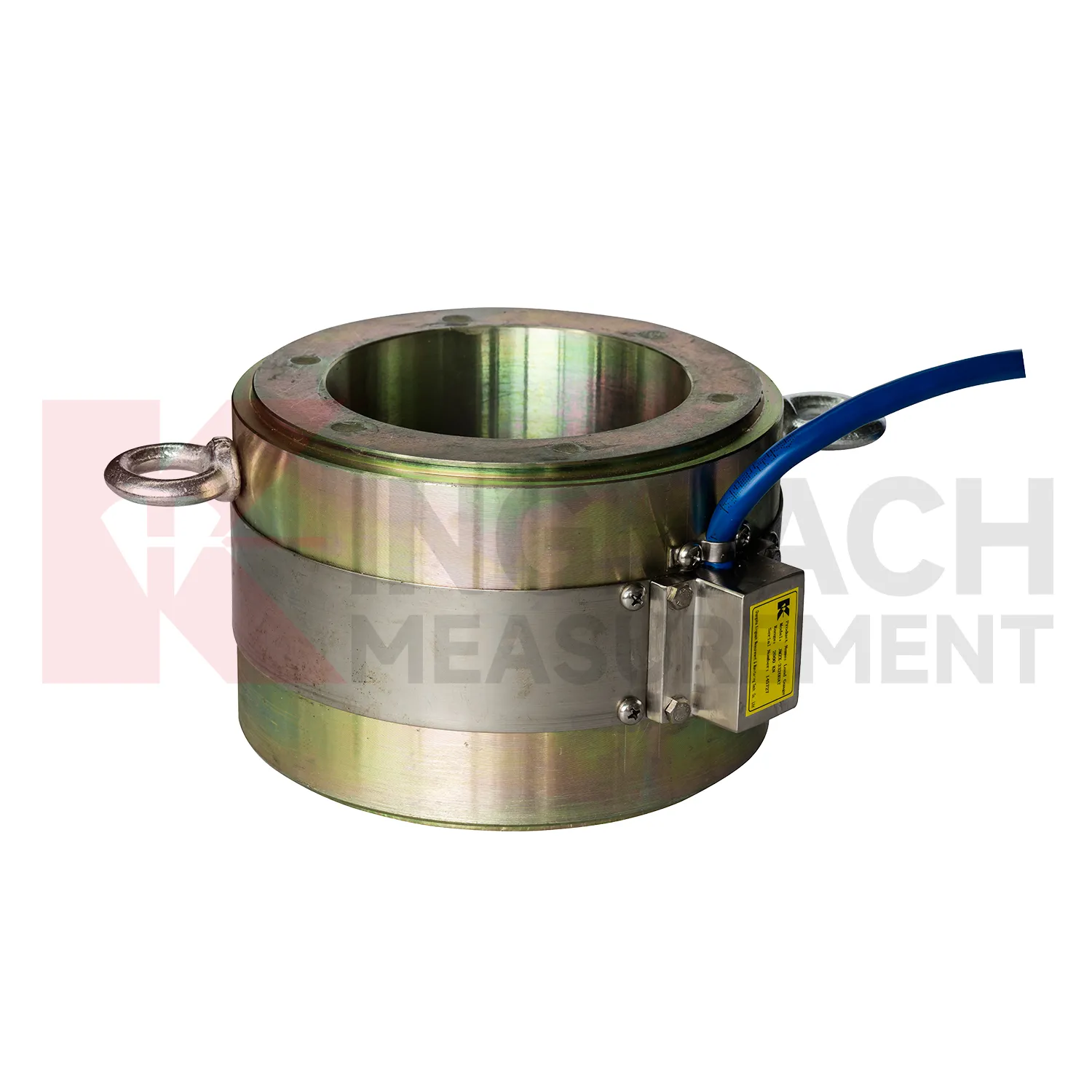

• Üreges mérőcellák (pl. JMZX-3XXXHAT ): Ezek átmenő furattal rendelkeznek a horgonyrudakhoz, sziklacsavarokhoz és cölöpfejekhez. Az erő közvetlenül a központon halad át. Ideálisak az utólagos felügyelethez anélkül, hogy a szerkezeti elemet megzavarnák.

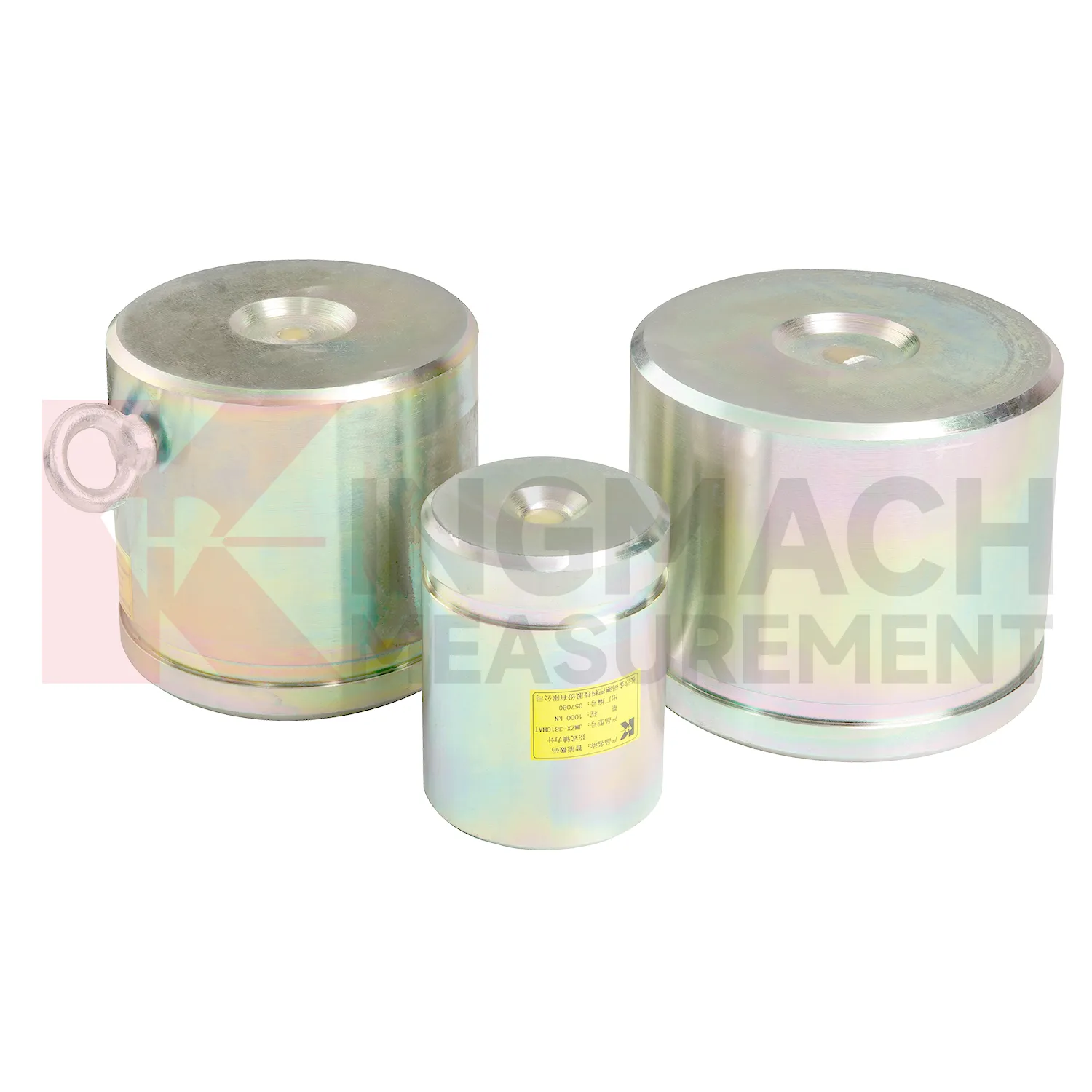

• Szilárd terhelési cellák (pl. JMZX-34/35/36XXHAT ): Ezek az oszlopos összenyomó elemek a szerkezeti felületek között helyezkednek el. Maga a cella teherhordó betétté válik. Tökéletesen megfelelnek a nagyobb kapacitási tartományoknak.
• Axiális erőmérők (pl. JMZX-38XXHAT ): A mérnökök optimalizálják ezeket a kábelek és a rugóstagok felügyeletére. Megragadják a stressz előtti időbeli változásokat. Ez a funkció kritikus fontosságú a híd és a támfal hosszú távú teljesítménye szempontjából.
• Földnyomáscellák (pl. JMZX-50/51XXAT ): Ezek a nagy átmérőjű lapos cellák a talaj-szerkezet határfelületi feszültségét mérik. Az "51" nagy változat nagy terhelésű töltések és gát alkalmazások kezelésére alkalmas.

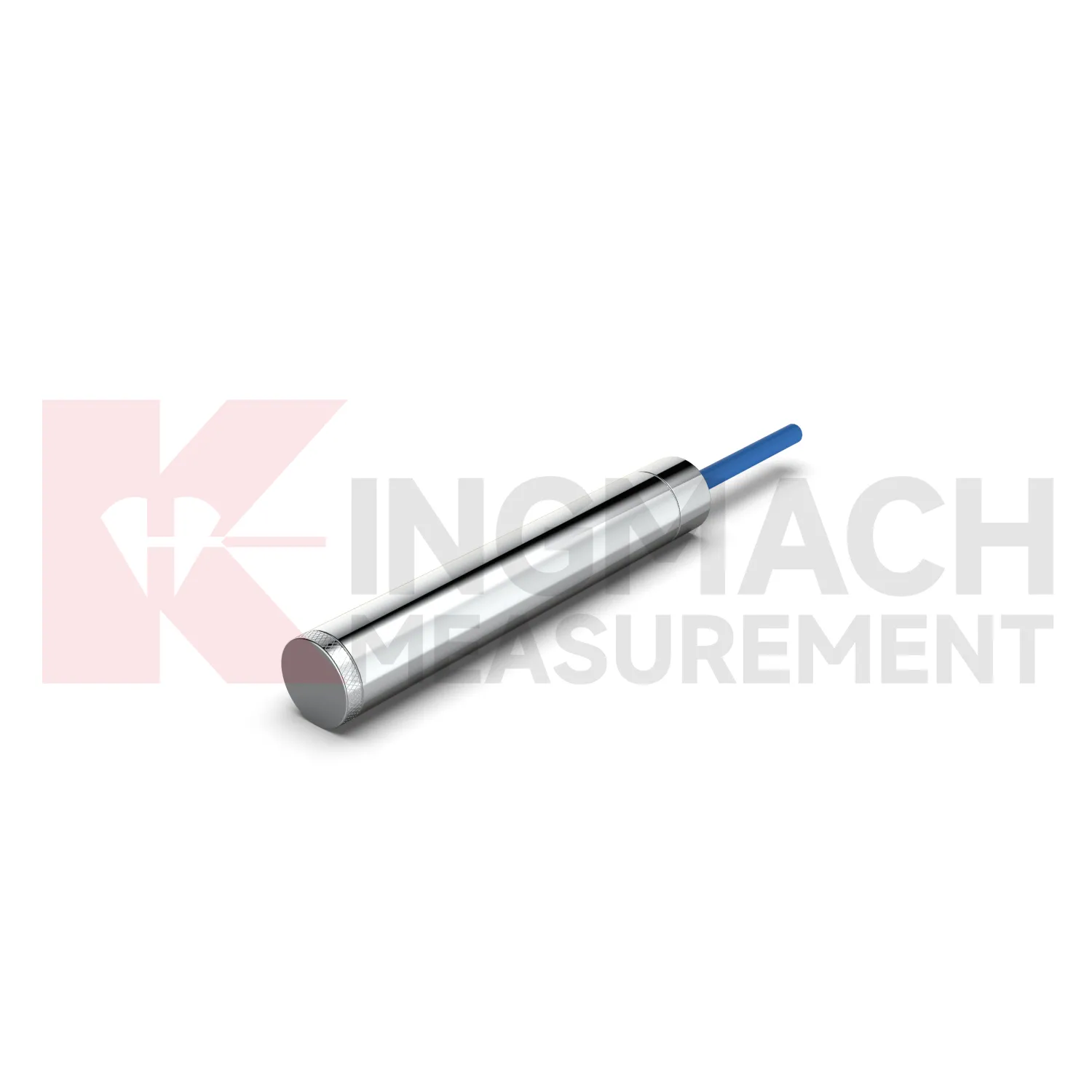

• Piezométerek (pl. JMZX-55XXHAT ): A mérnökök akkor választják ezeket, amikor a "terhelés" a víznyomás. Az intelligens vibrációs huzaltípusok hosszú távú talajvíz- és pórusnyomás-ellenőrzést végeznek.

3. döntési tényező: kapacitás, pontosság és a túlzott specifikáció csapdája

Gondosan kezelje a kapacitást, hogy elkerülje a túlzott specifikáció általános beszerzési hibáját. Sok csapat a maximális kapacitás alapján vásárol, nem pedig a tényleges működési tartomány alapján. Például, ha egy 5000 kN-os cellát egy 400 kN-os alkalmazásba helyezünk, a tartomány legalacsonyabb 8%-ában kell működnie. A felbontás és az ismételhetőség élesen romlik a szélsőséges tartományokban. Általános szabály, hogy olyan cellát válasszon, ahol a várható üzemi terhelés a névleges kapacitásának 40%-a és 80%-a között van.

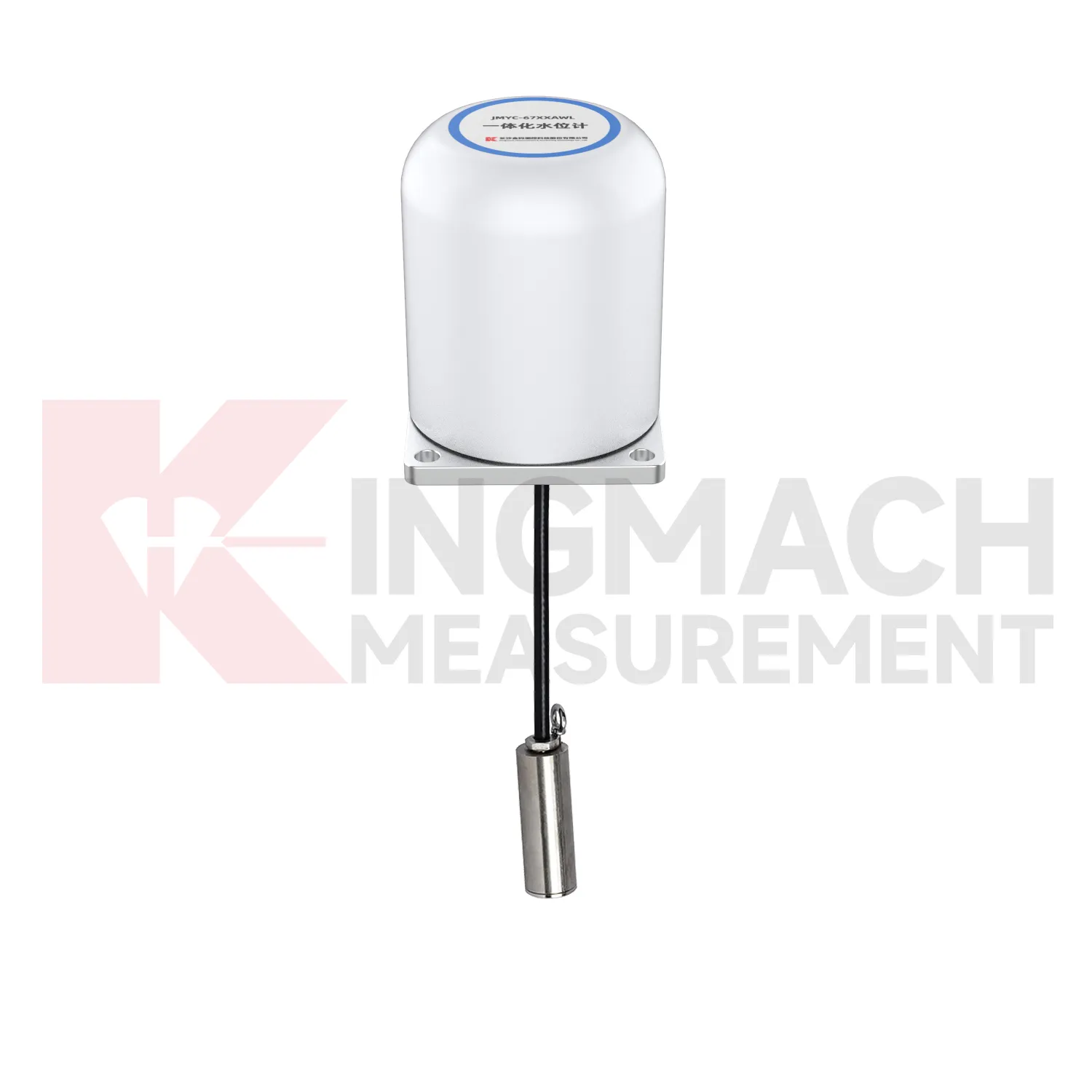

Meg kell értened a pontossági osztályokat is. A laboratóriumi pontosság drasztikusan eltér a beépített pontosságtól. A hőmérsékleti hatások, az excentrikus terhelés és a kábelhossz megváltoztatja a terepi teljesítményt. Széles tartományú cellák, például a JMYC-67XXAWL nyomáskülönbség mérő , rugalmasságot kínálnak. Értékelnie kell, mikor takarítanak meg költséget, szemben azzal, hogy mikor áldozzák fel a felbontást. Végül vegye figyelembe a hosszú távú stabilitást. A rezgőhuzalos érzékelők kiváló kúszást és nulla elsodródást mutatnak a többéves megfigyelési programok során. Ezekben a forgatókönyvekben általában felülmúlják az ellenállásos nyúlásmérő típusokat.

4. döntési tényező: Hagyományos vs. Intelligens érzékelés

El kell döntenie, hogy mikor számít a fedélzeti intelligencia. A hagyományos rezgőhuzalos érzékelők frekvenciajelet adnak ki. Külső kiolvasást vagy adatgyűjtőt igényelnek. A legalacsonyabb egységköltséget, nagy megbízhatóságot és több évtizedes bizonyított teljesítményt kínálnak.

Ezzel szemben az intelligens (HAT) érzékelők beépített mikroprocesszort tartalmaznak. Ez a processzor kezeli a jelkezelést, a hőmérséklet-kompenzációt és a digitális RS-485/SDI-12 kimenetet. Ez az intelligencia kiküszöböli a zajt a hosszú kábelezések során nagy helyszíneken. Érdemes intelligens érzékelőket választani a 20 vagy több műszerből álló nagy tömbökhöz. Kiválóan teljesítenek távoli helyeken vagy projektekben is, amelyek közvetlen integrációt igényelnek SCADA vagy IoT adatplatformokkal. A hagyományos érzékelők továbbra is elegendőek a kézi leolvasási programokhoz vagy a kis helyszíni számokhoz. Gondosan mérlegelje a teljes birtoklási költséget. Az intelligens érzékelők eleve többe kerülnek, de csökkentik az adatgyűjtő csatornáinak számát, a kábelezés bonyolultságát és a karbantartási látogatások számát egy tipikus 5 éves megfigyelési időszak alatt.

5. döntési tényező: rendszerintegráció

A mérőcella nem a teljes rendszer. Egy erőmérő cella önmagában állít elő adatokat, de egy megfigyelő rendszer betekintést nyújt. Együtt kell megadnia a kiolvasásokat, az adatgyűjtőket, a vizualizációs szoftvert és a riasztási küszöbértékeket.

Először ellenőrizze a jel kompatibilitását. A kimenet típusának tökéletesen meg kell egyeznie az adatgyűjtő rendszerrel. A kábelezési szempontok ugyanilyen fontosak. Mérje fel a kábel hosszát a lehetséges jelromlás alapján. Használjon páncélozott műszerkábelt a föld alatti vagy víz alatti futáshoz. Gondoljon a vizualizációra és a riasztási mechanizmusokra. Az automatizált műszerfalak a nyers terhelési értékeket használható biztonsági intelligenciává alakítják át. Ez az intelligencia létfontosságú a gátfelügyelethez, az alapgödrök kezeléséhez és a hidak egészségéhez. Keressen az infrastruktúra típusára szabott projektspecifikus megoldáscsomagokat.

Gyakorlati kiválasztási ellenőrzőlista

Gyakori kiválasztási hibák (és hogyan kerüljük el őket)

1. Rossz iparági fókusz: Az ipari erőmérő cellák geotechnikai alkalmazásokhoz történő meghatározása veszélyes. Rossz alaktényezővel, nem megfelelő védelmi besorolással rendelkeznek, és hiányoznak a hosszú távú stabilitási adatok.

2. A telepítési módszer figyelmen kívül hagyása: Az üreges cella tökéletes tengelyirányú beállítást igényel. A tapasztalatlan személyzet excentrikus terhelési hibákat okozhat, amelyek tönkreteszik az adatokat a monitorozás teljes élettartama során.

3. Vásárlás egységáron: A szigorúan az érzékelőnkénti ár alapján történő vásárlás, miközben figyelmen kívül hagyja a műszerrendszer teljes költségét, költségvetési túllépéshez vezet.

4. Utólagos adatgyűjtés: Az adatgyűjtő rendszer utólagos kezelése hatalmas kompatibilitási hiányosságokat okoz.

5. A karbantartás elhanyagolása: Az újrakalibrálás vagy az érzékelő cseréjének elmulasztása a 10–20 évesnél idősebb gátbiztonsági felügyeleti programokban veszélyezteti a hosszú távú biztonságot.

Jobb érzékelő, megfelelő projekt, megfelelő partner

A megfelelő érzékelő kiválasztása biztosítja a projekt sikerét. Meg kell határoznia a mérési környezetet, meg kell felelnie az erőkonfigurációnak, optimalizálnia kell a kapacitástartományt, ki kell választania a megfelelő intelligencia szintet, és gondosan meg kell terveznie a rendszerintegrációt. Az összetett projektek nagy hasznát veszik a korai mérnöki párbeszédnek, nem pedig az egyszerű adatlap-összehasonlításoknak.

A Kingmach műszaki csapata ingyenes projektkövetelmény-ellenőrzést biztosít. Küldje be projektparamétereit, és 48 órán belül megkapja az ajánlott szenzorspecifikációt.→ [Kérjen ingyenes műszaki ajánlást]

Ez az ingyenes konzultáció segít az optimális hangszer kiválasztásában. Elköteleződésének elmélyítéséhez tekintse meg releváns projektesettanulmányainkat. Böngésszen átfogó kínálatunkban Load Cell hogy megtalálja az igényeinek megfelelő hangszert. Erőteljes, hosszú távú támogatási és kalibrációs szolgáltatásokat nyújtunk az infrastruktúra védelme érdekében.
