Kingmach elmozdulásmérő műszaki leírása

Kezdje azzal a mozgással, amelyet meg kell mérnie

Az adatlapok összehasonlítása előtt határozza meg az eltolási módot. A 20 mm-es illesztést mérő repedésmérő nem oldja meg ugyanazt a problémát, mint a lejtő mozgását nyomon követő GNSS egység, a hosszú utat mérő drótkötél-érzékelő vagy a különböző kőzetrétegeknél a többpontos mérőműszer leolvasása. A hatótávolság, a telepítési mód és az adatok értelmezése a mozgás típusától függ.

A Kingmach eltolási tartománya magában foglalja a lineáris elmozdulást, a repedés szélességét, a tágulási hézag mozgását, a nagyméretű felületi elmozdulást, a georács deformációt, a zsaluzat ülepedését, a környező kőzet elmozdulását és az alapkőzet elmozdulását. Először válassza ki a mérési struktúrát az alkalmazásból, majd finomítsa a numerikus specifikációt.

• Repedések vagy hézagszélesség tekintetében ellenőrizze a rövid hatótávolságot, a felbontást, a rögzítési alapot, a mérőrudat és a hosszú távú stabilitást.
• A híd, a gát, a vasút vagy az épület relatív elmozdulása esetén ellenőrizze a pontosságot, a hőmérséklet hatását, a vízszigetelést és a felvétel kompatibilitását.
• Lejtők vagy földcsuszamlások megfigyeléséhez ellenőrizze a hatótávolságot, a kommunikációt, az áramellátást, az időjárásállóságot és a felügyelet nélküli működést.
• Kőzetrétegek vagy alapkőzet deformáció esetén ellenőrizze a horgonyszerkezetet, a fúrási és fugázási módot, a mérési pontokat és a beépítési mélységet.
• Zsaluzás és építés felügyeletéhez, ellenőrzi a védelmet, a válaszadás megbízhatóságát, az ideiglenes szerelést és a riasztó integrációt.

Az elmozdulásmérők specifikációi az összehasonlításhoz

Tartomány: kerülje az alul- és a felesleges túlméretezést

A túl kicsi hatótávolságú érzékelő elérheti a határt egy nagyobb esemény során. A projekt által igényeltnél jóval nagyobb hatótávolságú érzékelő költséget jelenthet anélkül, hogy javítaná a kis mozgások láthatóságát. A tartomány kiválasztása előtt becsülje meg a normál, szezonális, építési szakaszbeli és figyelmeztetési szintű mozgást.

Rövid szerkezeti mozgáshoz a Kingmach JMDL-52XXADT Differenciál-elmozdulásmérő 20 mm-es, 50 mm-es és 100 mm-es tartományban kapható. A JMDL-22XXAT intelligens repedésmérő 20 mm-es, 50 mm-es, 100 mm-es és 200 mm-es modelleket tartalmaz. Hosszabb utazáshoz a JMLS-22XXADT drótkötél elmozdulás érzékelő 0-500 mm-es, 0-1000 mm-es és 0-2000 mm-es opciókat takar.

Adjon hozzá margót a mérnöki műveletet kiváltó mozgáshoz, ne egy tetszőleges százalékot. Az érzékelőnek rögzítenie kell a figyelmeztető eseményt anélkül, hogy a teljes skála alatt olyan mértékben működne, hogy a kiválasztott tartomány kevés gyakorlati értéket biztosítson a normál trendfigyeléshez.

A felbontás és a pontosság különböző kérdésekre ad választ

A felbontás a legkisebb megjelenített növekmény. A pontosság a jelentett érték és a valós elmozdulás közötti várható különbség. Egy mérő 0,01 mm-t tud megjeleníteni, miközben a pontossága a teljes skála százalékában van kifejezve, ezért a két értéket együtt kell felülvizsgálni.

A JMDL-52XXADT 0,01 mm-es felbontással és +/-0,1% FS pontossággal van megadva. Az intelligens általános célú elmozdulásmérő 0,01 mm-es felbontással és 0,5%-os FS pontossággal rendelkezik. A magnetostrikciós modellt 0,01 mm-es felbontással és +/-0,05% FS pontossággal határozták meg. A felbontás befolyásolja a kis trend láthatóságát; a pontosság befolyásolja az abszolút értékbe vetett bizalmat.

Ne állítson be riasztási küszöböt kizárólag a kijelző növekményéhez. Figyelembe kell venni a pontosságot, az ismételhetőséget, a hőmérséklet befolyását, a telepítés mozgását és a projekt döntési határait a zavaró riasztások és a téves értelmezések csökkentése érdekében.

Illessze az érzékelési elvet a helyszínhez

Az érzékelési elv befolyásolja a sodródást, a tartósságot, a telepítést, a karbantartást és a jel viselkedését. Az induktív frekvenciamodulált mérők számos szerkezeti eltolási és tágulási kötési feladathoz megfelelnek, mivel digitális architektúrájuk támogatja a stabil, nagy távolságú monitorozást. A drótkötél-érzékelők hosszabb utazási vagy közvetett mozgási utakat kezelnek, míg a GNSS támogatja a nagy léptékű felületmozgást távoli pontokon.

A JMCW-21XXADT mágneses elmozdulásmérő egy kiegészítő, érintésmentes opció a Kingmach elmozdulási portfólión belül; ez nem rezgőhuzalos elmozdulásérzékelő. Érintésmentes érzékelő szerkezete olyan alkalmazásokhoz készült, ahol a csökkentett mechanikai kopás és az abszolút lineáris helyzetmérés hasznos. A közzétett specifikáció IP67 védettséget, RS485 kommunikációt és -30 C és +80 C közötti működést tartalmaz.

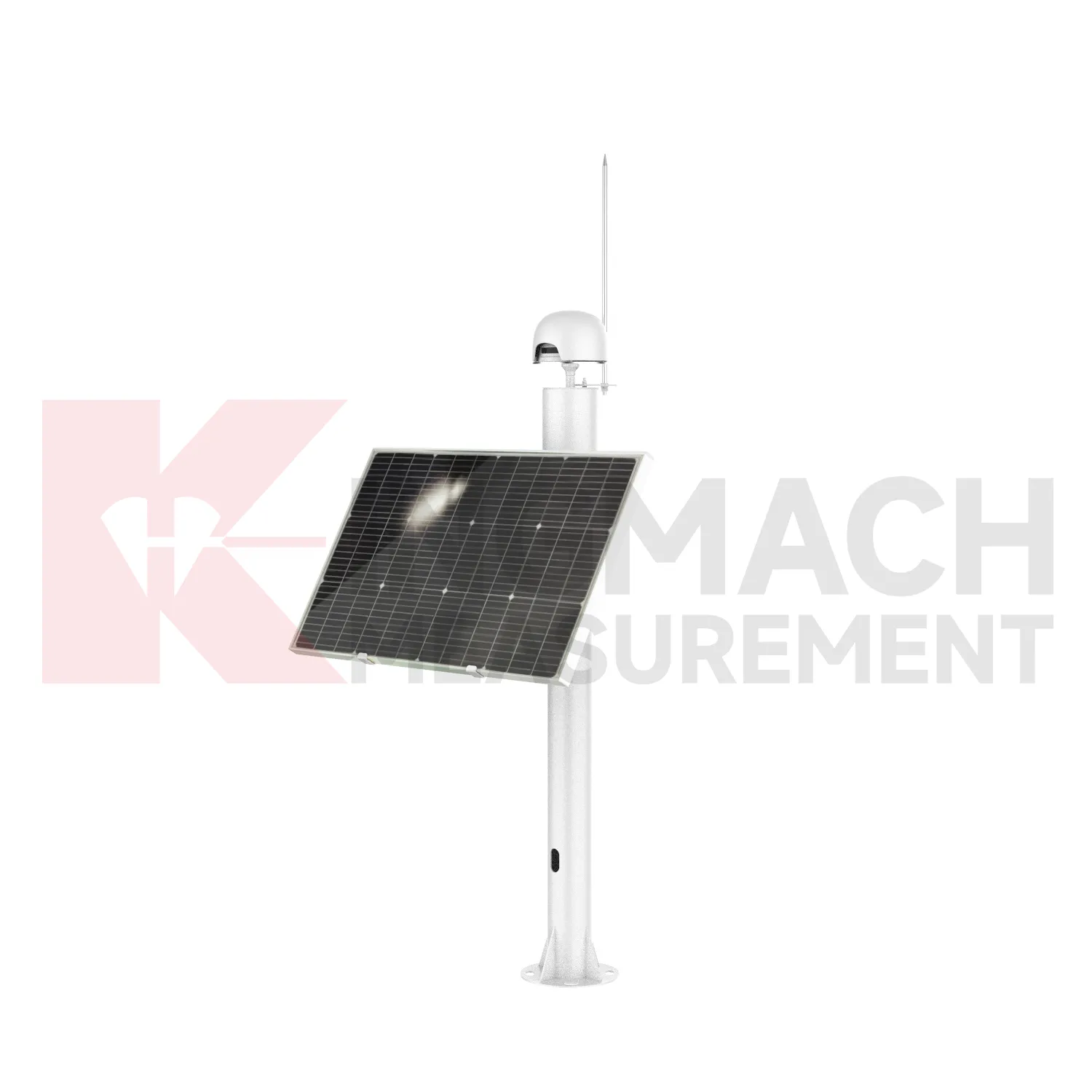

Távoli felületmozgatáshoz a Integrált GNSS JMBD-1050YT támogatja a többkonstellációs pozicionálást, a 4G és RS485 kommunikációt, a napelemes plusz lítium akkumulátoros működést, az IP67 védettséget és a -40 C és +85 C közötti környezeti tartományt. Válassza a GNSS-t, ha a kívánt kimenet nagyobb területen történő pozicionális mozgás, nem pedig helyi ízületi elmozdulás.

A képernyő hőmérséklete, víz, por és elektromos kitettség

A polgári felügyeleti helyek az érzékelőket esőnek, páralecsapódásnak, pornak, sárnak, vibrációnak, kábelhúzásnak, korrozív levegőnek és elektromos zavaroknak teszik ki. A tömítési és környezetvédelmi határértékeket kezelje elsődleges kiválasztási kritériumként. A megfelelő érzékelési elv továbbra is meghibásodhat, ha a burkolat, a csatlakozó, a kábelbevezetés vagy a szerelési irány nem egyezik a helyszínnel.

Hasonlítsa össze a működési tartományt a telepítési mikroklímával, nem pedig egy közeli meteorológiai állomással. A gátgaléria, az alagút burkolat, a hídfedélzet és a szabaddá vált lejtő nagyon eltérő hőmérsékleti és páratartalmi feltételekkel rendelkezhet. Tekintse át a kábelvédelmet, a csatlakozó tömítését, a vízelvezetést, a földelést és a túlfeszültség elleni védelmet a telepítési terv részeként.

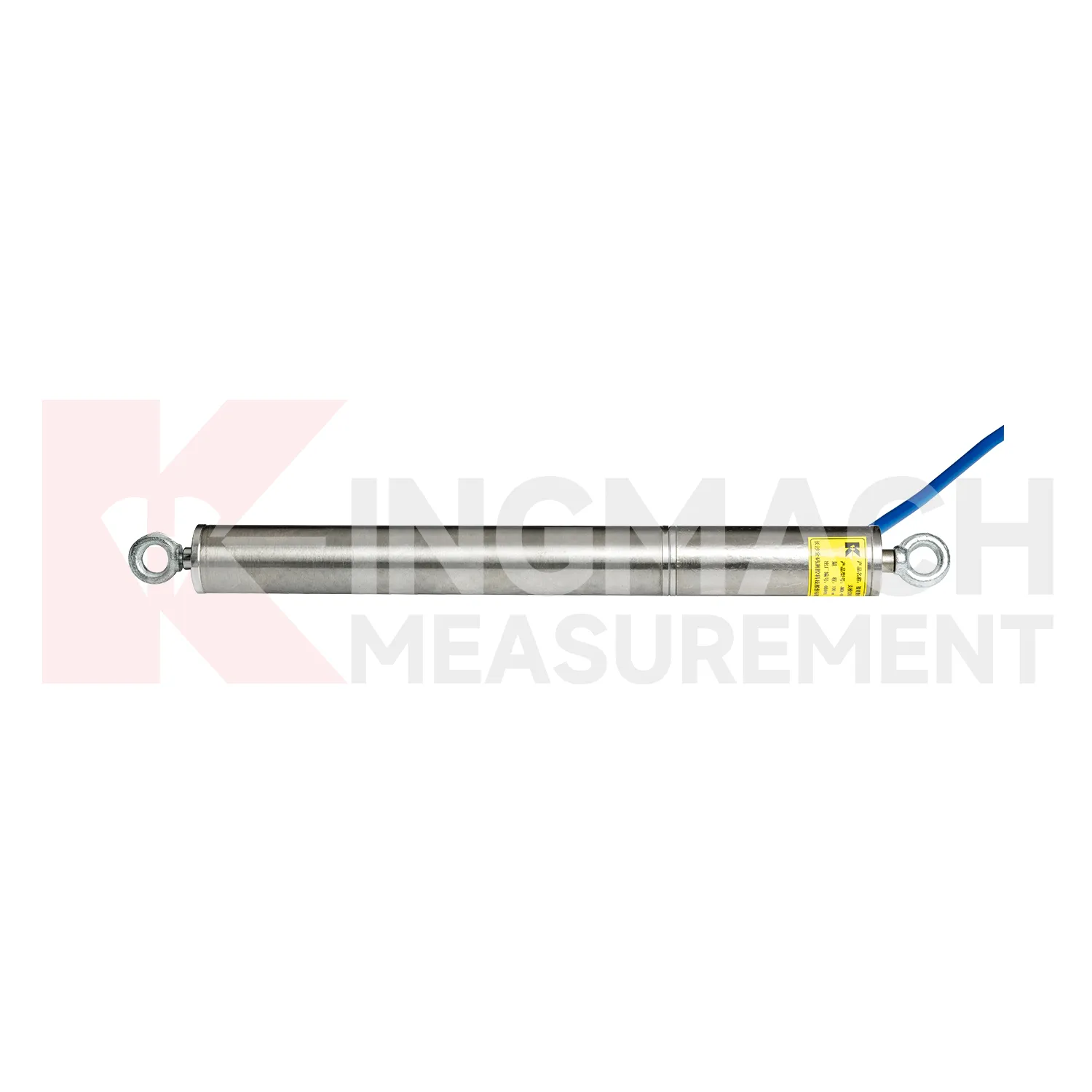

A Kingmach drótkötél elmozdulásérzékelője IP67 és -30 C és +70 C között van megadva. A magnetostrikciós mérő IP67 és -30 C és +80 C között van megadva. JMDL-49XXAT intelligens zsaluzat / acélhuzal elmozdulásmérő IP68-as minősítéssel rendelkezik, amely nagyobb víz- és porexpozíciójú berendezésekhez is megfelelhet, ha a mérési szerkezete is illeszkedik a projekthez.

Erősítse meg a teljes kommunikációs és beszerzési láncot

Az elmozdulásmérő csak akkor hoz létre használható információt, ha a jel elér egy rendszert, amely tárolja, ellenőrzi és jelenti az eredményt. Vásárlás előtt ellenőrizze a kommunikációs módot, a kábeltávolságot, az adatátviteli sebességet, ahol lehetséges, a naplózó kompatibilitását, a tápellátást, a földelést, a túlfeszültség elleni védelmet, a mérnöki egység átalakítást, az időszinkronizálást és az adatminőség ellenőrzését.

Az RS485 elterjedt a masszív digitális felügyeletben, mert támogatja a terepi integrációt és a hosszabb kábelfutást. A távoli pontokhoz 4G-re, napelemes töltésre vagy akkumulátoros működésre is szükség lehet. Tekintse át az érzékelőt, a kábelt, a naplózót, a burkolatot, a szoftvert, a riasztási logikát és a karbantartási hozzáférést egyetlen rendszerként, különálló sorok helyett.

A JMDL-21XXAT Intelligens általános célú elmozdulásmérő tárolja az érzékelő azonosítási és kalibrációs információkat, és képes működni az automatikus adatgyűjtéssel a felügyelet nélküli megfigyeléshez. Az RFQ áttekintése során ellenőrizze a kiválasztott modell pontos kiolvasását vagy naplózóját, a vezetékezést, a címzést, a szoftverleképezést és az üzembe helyezési eljárást.

A telepítési hardvert a mérés részeként kezelje

Az elmozdulásmérés attól függ, hogy a tényleges mozgást lazaság, hajlítási hiba, súrlódás vagy nem szándékos visszatartás nélkül átadjuk az érzékelőelemnek. Az érzékelő jóváhagyása előtt tekintse át a telepítési rajzot. A szerelési geometria, a várható mozgási irány, a kábelek elvezetése, a nullázáshoz való hozzáférés és az építési sérülések elleni védelem egyaránt befolyásolja az adatminőséget.

A repedésmérőkhöz stabil alapokra és megfelelő mérőrudakra van szükség. A JMDL-24XXAT intelligens, rugalmas elmozdulásmérő deformálódnia kell a megfigyelt georács vagy megerősített anyag hatására. A JMDL-31XXAT intelligens többpontos elmozdulásmérő Különböző mélységű horgonyokat használ fúráshoz, fugázáshoz, védőcsövekhez és szerelési hardverekhez.

Alapkőzet vagy környező-kőzet mozgáshoz a JMDL-32XXAT Intelligens, egypontos alapkőzet-elmozdulásmérő karimát, érzékelőt, összekötő rudat, horgonyfejet és PVC csőszerelvényt használ. Ezek az alkatrészek határozzák meg, hogy az érzékelő hogyan követi a kőzettömeg mozgását, így inkább a műszaki áttekintésben és árajánlatban szerepelnek, mint opcionális tartozékként.

Kingmach elmozdulásmérő specifikációs térkép

Ellenőrzött Kingmach projekt példák

Egongyan csak vasúti híd, Chongqing (2019)

A Egongyan csak vasúti híd monitoring projekt fedett kábelerő, elhajlás, repedés és környezeti megfigyelés. A projekt felszereléslistája tartalmazza a JMDL-22XXAT intelligens repedésmérőt, valamint a nyúlás, terhelés, dőlés, gyorsulás, hőmérséklet-páratartalom, csapadék, szél és automatizált adatgyűjtő berendezéseket. A hídi RFQ esetében ez a példa bemutatja, hogy miért kell repedésmérőt megadni egy koordinált megfigyelési lánc részeként. A vásárlóknak együtt kell meghatározniuk a repedés- vagy hézagtartományt, a szerelési helyet, a környezeti expozíciót, a felvételi felületet és a riasztási küszöböt, ahelyett, hogy a mérőműszert kizárólag felbontás alapján választanák ki.

A telepítés megkezdése előtt minden pontra rögzítse a mérési alapvonalat, a védőhardvert, az ellenőrzési hozzáférést és az átadás-átvétel elfogadási kritériumait.

Yuping-Panzhou gyorsforgalmi út, Guizhou (2023)

A Yuping-Panzhou gyorsforgalmi projekt magában foglalta az alagút betelepítését, az ív-derék konvergenciáját, a repedéseket és a szerkezeti alakváltozás monitorozását. Alkalmazási listája tartalmazza az intelligens repedésmérőt és a lézeres elmozdulásméréseket, valamint a hidrosztatikus szint- és rezgőhuzalos feszültségmérő műszereket. Az eset támogatja az alagút deformációjának többparaméteres megközelítését: a helyi repedésnyílás, a konvergencia, az ülepedés és a deformáció különböző mérnöki kérdésekre ad választ. A beszerzéshez adja meg az egyes eltolási pontok telepítési helyét, a mozgás várható irányát és nagyságát, hogyan éri el a leolvasás a megfigyelési platformot, és melyik küszöb kezdeményezi az ellenőrzést vagy az eszkalációt.

A beépítési tervnek meg kell határoznia a referenciapontot, a szerelési tűrést, a kábelvédelmet, az üzembe helyezési tesztet és a hozzáférési módot is a későbbi karbantartáshoz.

Changde Wind Power Tower, Hunan (2025)

A Changde Wind Power Tower projekt felügyelt alapozás, támasztókábel erő, szerkezeti vibráció, átmeneti szakasz repedései és húzódása. Kapcsolódó berendezései közé tartozik a JMLS-22XXADT drótkötél elmozdulásérzékelő egy szélesebb érzékelőcsomag részeként. Ez a példa akkor hasznos, ha a hosszú utazást vagy a közvetett mozgást más szerkezeti válaszokkal kell figyelni. A kiválasztás során határozza meg a vezeték útvonalát, a haladási tartományt, a visszatérési irányt, a szerelési stabilitást, a burkolat kitettségét, a kommunikációs útvonalat és a hozzáférést az ellenőrzéshez. Ezek a részletek határozzák meg, hogy az érzékelő lazaság, súrlódás vagy mechanikai beavatkozás nélkül követi-e a szerkezeti mozgást.

Az elfogadásnak tartalmaznia kell egy ellenőrzött utazási ellenőrzést, az alapvonal leolvasását, a kábelellenőrzést és annak megerősítését, hogy a kimenet eléri a hozzárendelt megfigyelési csatornát.

Árak, dokumentáció és kereskedelmi feltételek

Az elmozdulásmérő ára a pontos modelltől, tartománytól, kimenettől, kábelhossztól, telepítési hardvertől, adatgyűjtőtől, burkolattól, tápellátási rendszertől, szoftvertől, mennyiségtől, kalibrációs dokumentációtól és szállítási terjedelemtől függ. A nyilvános dollártartomány félrevezető lenne ezen adatok nélkül. Kérjen konfiguráció alapú árajánlatot, és hasonlítsa össze a szállítókat ugyanazzal az anyagjegyzékkel.

A JMDL-52XXADT esetében az aktuális kereskedelmi információk egy darabos minimális rendelést, alkudott árat, előre T/T-t, kartont vagy fadobozos csomagolást és a teljes fizetést követő 30 napon belüli szállítást jeleznek. Erősítse meg az összes kereskedelmi feltételt a hivatalos árajánlatban, mert a konfiguráció, a mennyiség, a testreszabás és a projekt ütemezése megváltoztathatja a végső ajánlatot.

• Adja meg az alkalmazást, a várható mozgást, a szükséges hatótávolságot, a felbontást, a pontosságot és a riasztási küszöböt.
• Adja meg az üzemi hőmérsékletet, a víz- és porterhelést, a kábel útvonalát, az áramellátást, a kommunikációt és az adatgyűjtő követelményeket.
• Sorolja fel a szükséges konzolokat, rudakat, horgonyokat, karimákat, védőcsöveket, burkolatokat és szerelési szolgáltatásokat.
• Kérje az adatlapot, a kalibrációs információkat, a vezetékek meghatározását, a szerelési kézikönyvet, a garanciális feltételeket, a csomagolást, az átfutási időt és a vonatkozó tanúsítási dokumentumokat.

Vásárlás előtti ellenőrző lista mérnökök számára

• Határozza meg az elmozdulás típusát: repedés szélessége, hézagmozgás, süllyedés, hosszú út, felszínmozgás, kőzetréteg mozgása vagy alapkőzet deformációja.
• Állítsa be a tartományt margóval a normál, szezonális, építési szakaszban és figyelmeztető szintű mozgásokhoz.
• Ellenőrizze együtt a felbontást, a pontosságot, az ismételhetőséget, a stabilitást és a hőmérsékleti hatást.
• Ellenőrizze a víz, por, vibráció, korrózió, villámlás és a telepítési irányt a mérési ponton.
• Ellenőrizze a kimenetet, a teljesítményt, a kábeltávolságot, a naplózó kompatibilitását, a szoftverleképezést és a távoli kommunikációt.
• Tekintse át a konzolok, alapok, rudak, horgonyok, karimák, védőcsövek és fugázási követelményeket.
• Kérjen kalibrációs adatokat, sorozatazonosítót, vezetékezési részleteket, szerelési rajzokat és üzembe helyezési útmutatót.
• A vásárlási rendelés kiadása előtt erősítse meg a konfigurációt, a mennyiséget, a csomagolást, a szállítást, a garanciát, a fizetést és az értékesítés utáni támogatást.

Gyakran ismételt kérdések

Végső megjegyzés: Vásárlás előtt erősítsen meg minden specifikációt a projektterv, a helyi környezet, a megfigyelési küszöb, a telepítési rajz és az adatgyűjtési architektúra alapján.
