Gát

Monitoring elemek



Jellemzők

A gát automatikus felügyeletére a „szerkezeti stabilitás – szivárgásbiztonság – üzembiztonság” alapvető célkitűzésekre kell összpontosítania, a specifikus megfigyelési tényezők három fő kategóriába sorolhatók.:

Gátszerkezet felügyelete

Ez tükrözi a gát fő szerkezetének mechanikai és deformációs állapotát, és kulcsfontosságú indikátorként szolgál a gát biztonságának megítélésében:

1、Deformációfigyelés: Tartalmazza a gát megtelepedését (a gátgerinc és a gát lejtőjének különböző magasságaiban), a vízszintes elmozdulást (a gátgerinc vízszintes elmozdulása, a gáttest elmozdulása felvízi-lefelé irányban), a gát dőlését (függőleges nyílás eltérése), a gát hossztengelyének és keresztirányú tengelyirányú fokát. betongátak illesztései) stb.

2. Feszültség- és nyúlásfigyelés: Tartalmazza a gáttest konkrét igénybevételét (feszültség-koncentrált területek, mint a gát sarka és a gravitációs gátak gát lábujja), a gáttest feszültségét (gátkorona és a gát íves gátak gátcsonkja), a gát alapkőzetének feszültségét és a levágott fal feszültségét, stb.

3. Szerkezeti integritás ellenőrzése: Tartalmazza a gátrepedéseket (szélesség, mélység és felületi repedések kialakulása betongátakban), a gát tágulási hézagainak vízzáró meghibásodását és a gáttest szerkezeti rezgését (erős földrengés hatására) stb.

Szivárgás és hidrológiai monitoring

Megcélozza a gát szivárgási állapotát és a gát alapozását, valamint a tározó hidrológiai paramétereit:

1、Szivárgásfigyelés: Tartalmazza a gáttest szivárgó áramlását (gát vízelvezető lyukak), a gát alapjának szivárgó áramlását (a gát alapozási vízelvezető rendszere), a szivárgó víz szintjét (a gát testének fedővonala), a szivárgási nyomást (a gát alapozási nyomása), és a megkerülő szivárgást (szivárgás a gát támaszánál) stb.

2、Hidrológiai monitorozás: Tartalmazza a tározó vízszintjét (a tározón belüli vízszint változásait), az alsó vízszintet (az alsó folyási csatorna vízszintjét az árvíz kibocsátása során), a beáramlást, a kiáramlást és a víz hőmérsékletét (a gáttest termikus igénybevételét befolyásolva) stb.

Környezet- és terhelésfigyelés

A gát szerkezeti biztonságát befolyásoló külső környezeti tényezőkre és üzemi terhelésekre terjed ki:

1、Környezeti tényezők: Ide tartozik a levegő hőmérséklete (a gáttest hőmérsékletének változása), a csapadék (a tározó körüli lejtők stabilitása), a földrengések (szeizmikus talajgyorsulás) és a szélhullámok (a gát előtti hullámok hatása a gáttestre), stb.

2、Működési terhelések: Tartalmazza a víznyomást (hidrosztatikus nyomás és hidrodinamikai nyomás, amelyet a gáttest visel), üledéknyomást (további terhelést a gáttestre, amelyet a gát előtti ülepedés okoz), és a jégnyomást (hideg területeken a gát felszínén lévő jégrétegekből a gáttestre ható tolóerő) stb.

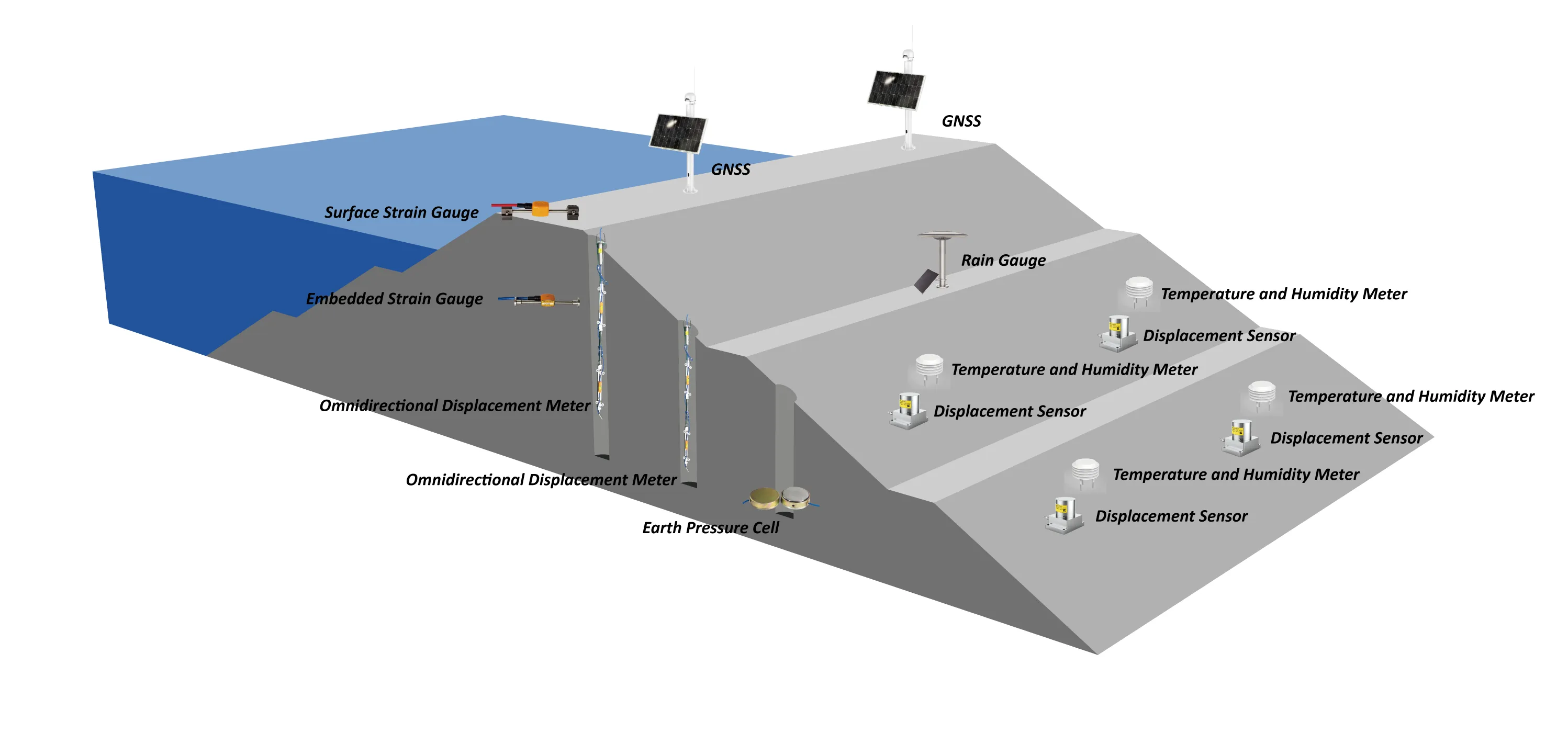

Tartalom figyelése

Elhajlásfigyelés, repedésfigyelés, környezeti megfigyelés, mélyelmozdulás monitorozás, felszíni elmozdulás, településfigyelés stb.
