Intelligens többpontos elmozdulásmérő JMDL-31XXAT

Általános termékinformáció

Termék Üzleti feltételek

Leírás

Bevezetés:

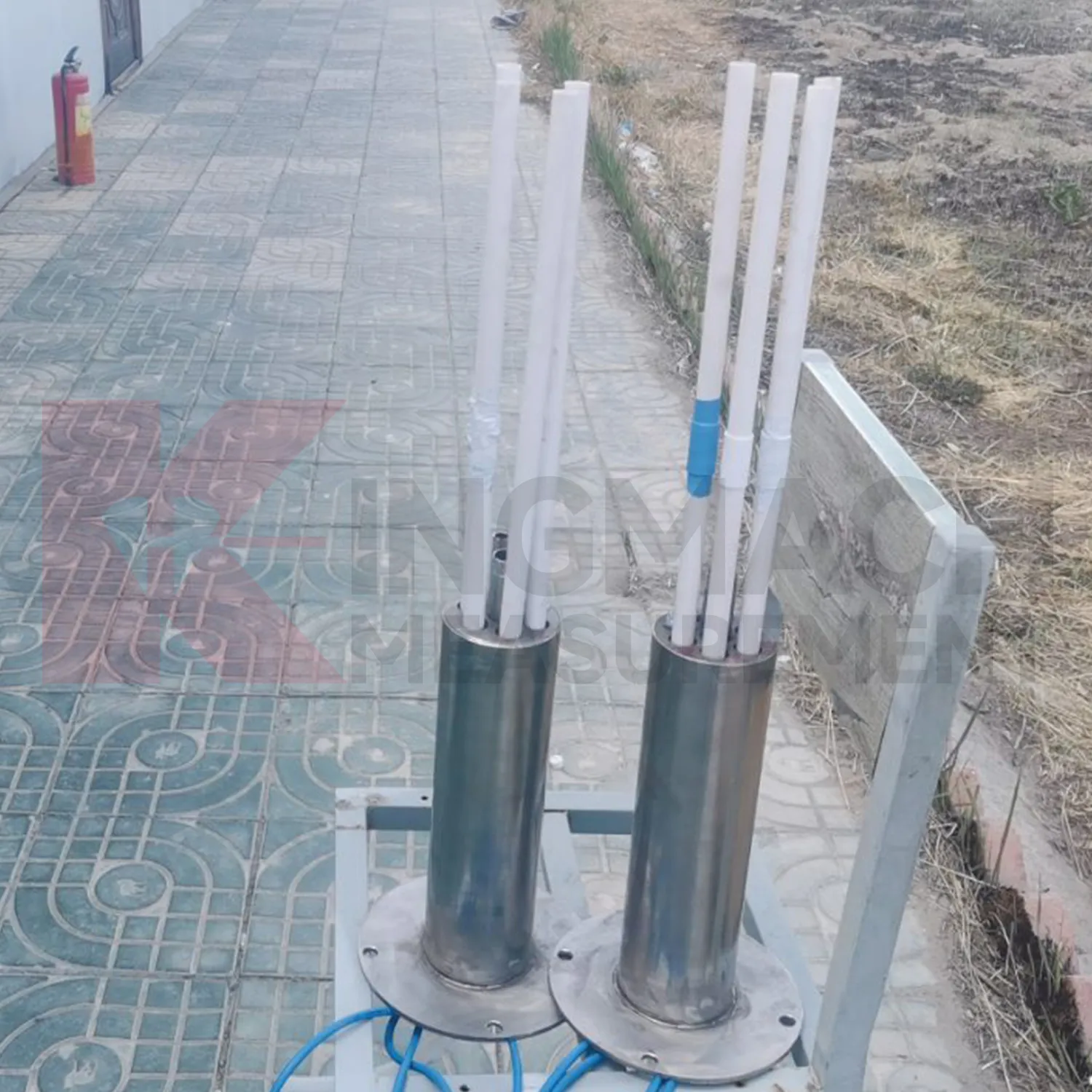

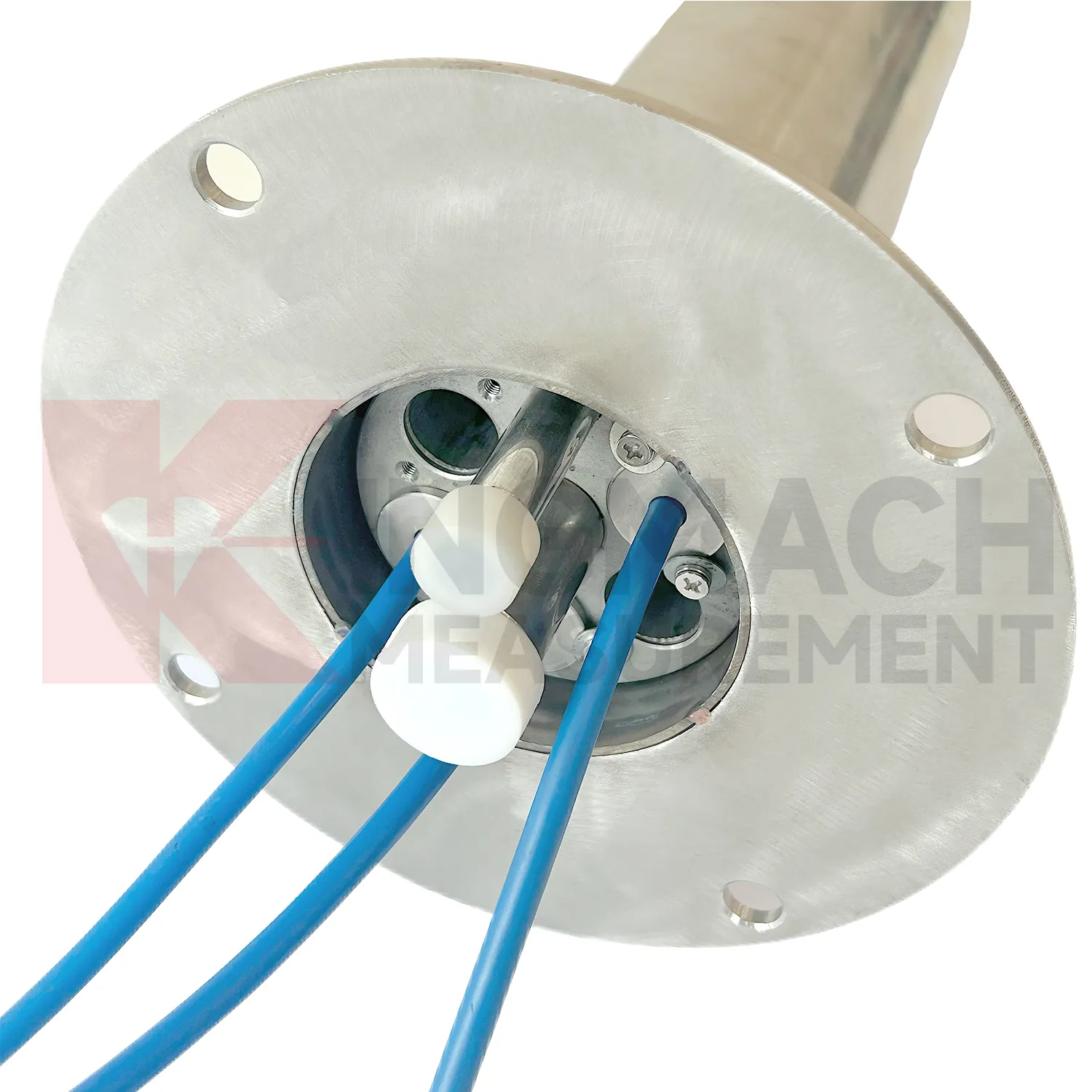

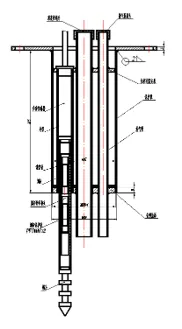

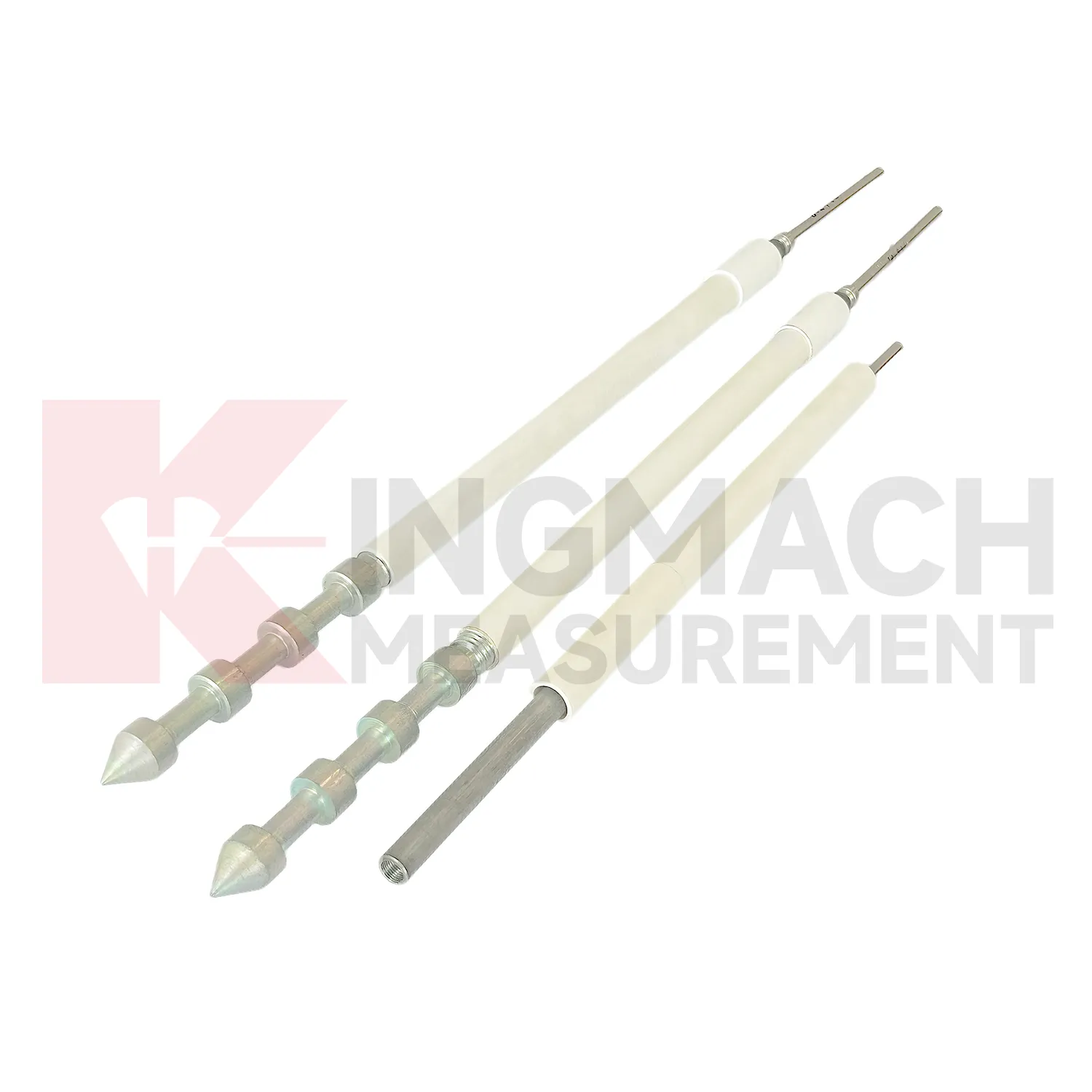

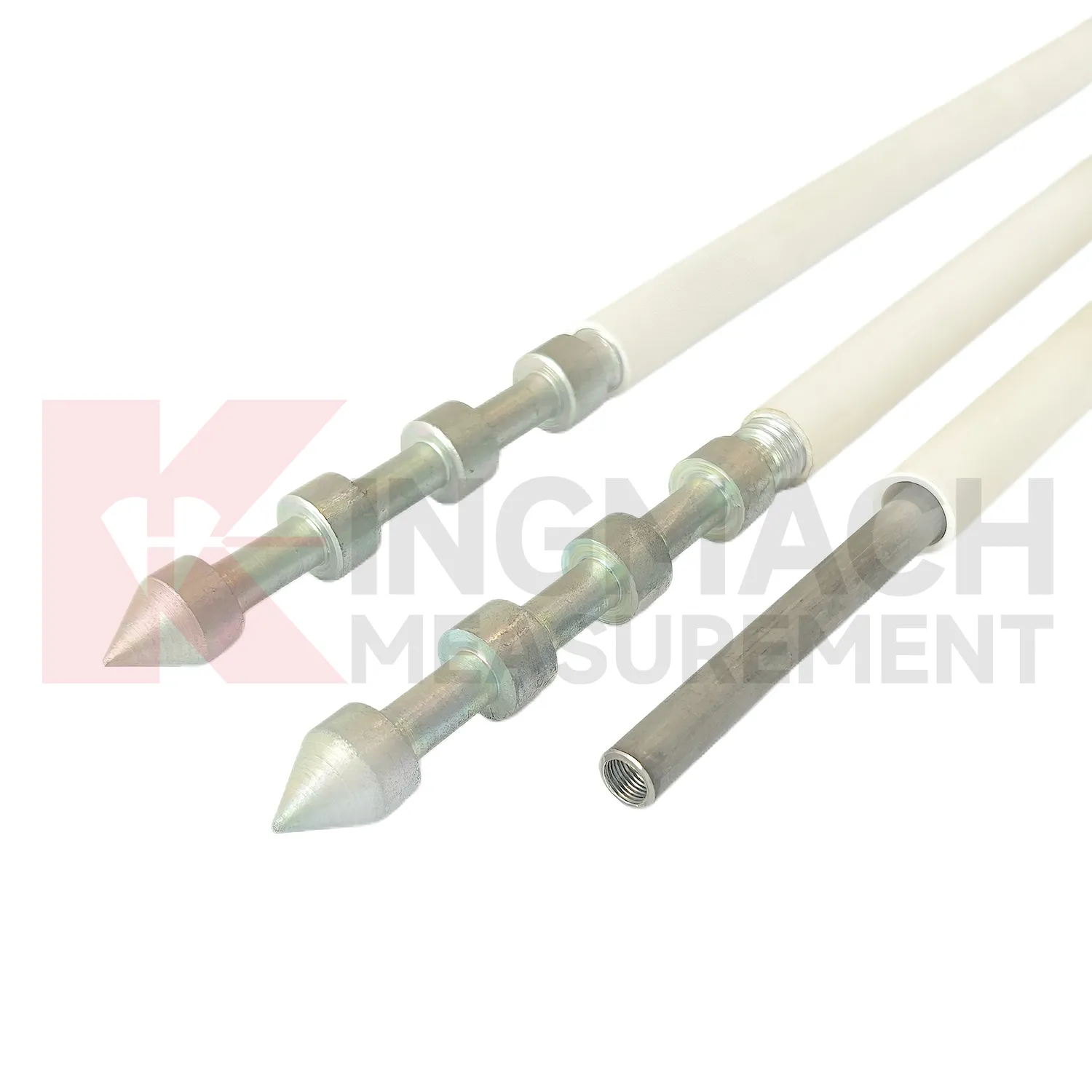

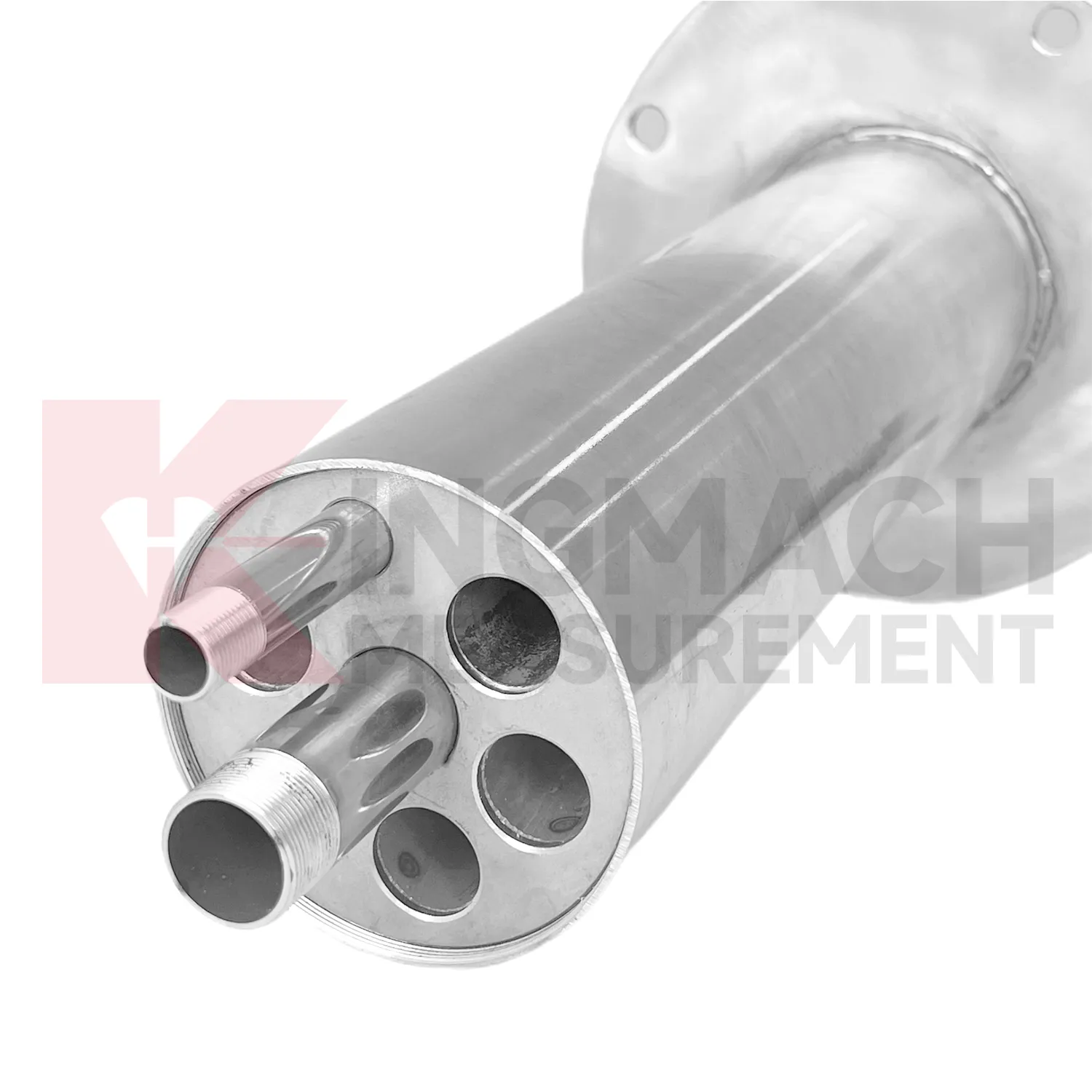

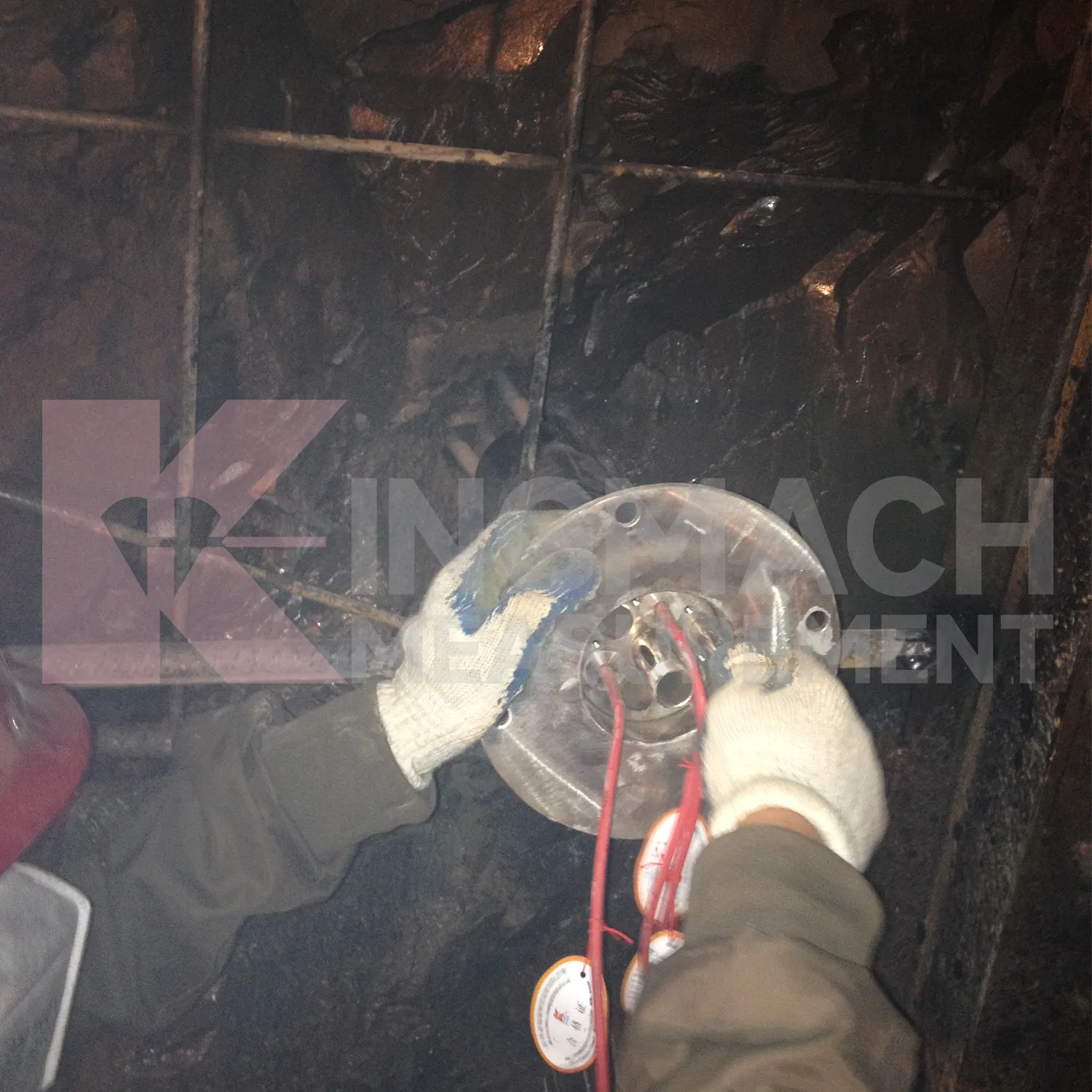

A JMDL-31XXAT sorozatú Smart Multipoint Displacement Meter a környező kőzet különböző rétegeiben történő elmozdulás mérésére szolgál alagutakban, sziklalejtőn, alapgödrökben stb., hogy megértsék a különböző kőzetrétegek elmozdulási körülményeit. A termék elmozdulásmérőkből, PVC mérőrúd védőcsövekből, horgonyfejekből, többpontos szerelőkészletekből stb. áll, a többpontos szerelőkészlet 3-5 pontot támogat. A fúrással és fugázással felszerelve a különböző mélységű horgonyfejek különböző kőzetrétegekhez vannak rögzítve. Beépítési módja hasonló a sziklacsavaros konstrukcióhoz, egyszerűséget és kényelmet kínál. Az egyes szelvények elmozdulásváltozásainak mérésével a különböző kőzetrétegek elmozdulási viszonyait elemzik.

Termékjellemzők:

1. Az induktív mágneses fluxus frekvenciamoduláció elvén alapuló termék nagyobb stabilitást, megbízhatóságot és tartósságot kínál. Az induktív frekvenciamodulált elv egy induktív érzékelőelemet, integrált áramköröket és rezonáns kondenzátorokat foglal magában, amelyek egy LC oszcillációs áramkört alkotnak, amely frekvenciajelet ad ki. Amikor a mérőrúd elmozdul a tekercsen belül, megváltoztatja a mágneses reluktanciát és a tekercs induktivitását, ezáltal megváltoztatja az oszcillációs áramkör kimeneti jelének frekvenciáját. Ahogy a mérőrúd belép a spirális tekercsbe, a mágneses reluktancia csökken, az induktivitás nő, és a frekvencia csökken. A megfelelő rúdanyagok kiválasztásával és a spirális tekercs szerkezetének, kondenzátorának és áramkörének optimalizálásával a kimeneti jel frekvenciájának változásai a rúd mozgási tartományán belül pontos lineáris összefüggést mutatnak az elmozdulással. Mivel a rúd és a tekercs érintésmentes állapotban működik, a rendszer ellenáll a telepítés és a használat során bekövetkező sérüléseknek.

2. Az elmozdulásmérő egy belső memóriachipet tartalmaz intelligens tárolási lehetőségekkel. A gyári beállítások állandóan tárolják az olyan paramétereket, mint az érzékelő modellje, a sorozatszám és a kalibrációs együtthatók. Legfeljebb 600 mérési adatot képes elmenteni, beleértve a mérési időt, a hőmérsékletet (hőmérséklet-érzékeny modelleknél), az abszolút elmozdulást, a relatív elmozdulást és a nullapont értékeket.

3. A teljes digitális érzékelés torzításmentes, nagy távolságú jelátvitelt és erős interferenciamentességet biztosít.

4. Kiváló szigetelő tulajdonságok és vízálló tartósság.

5. A vállalat átfogó tesztelőjével párosítva az elmozdulási értékek közvetlenül jelennek meg, lehetővé téve az intuitív, egyszerű és gyors méréseket.

6. A vállalat automatizált adatgyűjtő rendszerével való integráció lehetővé teszi a felügyelet nélküli megfigyelést vagy távvezérlést.

Alkalmazások

A JMDL-31XXAT sorozatú Smart Multipoint Displacement Meter a környező kőzet különböző rétegeiben történő elmozdulás mérésére szolgál alagutakban, sziklalejtőn, alapgödrökben stb., hogy megértsék a különböző kőzetrétegek elmozdulási körülményeit.
