Mágneses gyűrűs ülepedés vízszintmérő JMCJ-1003, 1005

Általános termékinformáció

Termék Üzleti feltételek

Leírás

Bevezetés:

A JMCJ-100X mágneses gyűrűs ülepedés vízszintmérő egy átfogó érzékelő műszer a talaj megtelepedésének és a talajvíz szintjének mérésére. Alkalmazása a réteges települési mennyiségek és a felszín alatti vízszintek monitorozására vonatkozik alapozásban, aljzatban, alapgödrökben, töltésekben és egyéb földalatti építményekben. A vizsgálati adatok alapján települési trendek és vízszint-változások számíthatók a mért építmények stabilitásának és az építésbiztonságnak elemzésére.

Termékjellemzők:

A mágneses gyűrűs ülepedés vízszintmérő két fő funkcióból áll: a mágneses gyűrűs ülepedés észleléséből és a vízszint észleléséből. A mágneses gyűrű ülepedését észlelő alkatrészt az elektromágneses indukció elve alapján tervezték, a kijelölt mérési pontokon fúrással előre telepített mágnesgyűrűkkel. Amikor a szonda mágneses gyűrűt érzékel, a műszer hangos és vizuális riasztásokat bocsát ki. Az ülepítőgyűrű mélységét a fúrólyuk nyílásánál lévő megfelelő acél mérőszalag jelölések leolvasásával határozzuk meg. Az egyes mérési pontokon az elszámolási összeget úgy számítják ki, hogy az előző mérést levonják az aktuálisból. A vízszint-érzékelő komponens a vízvezetőképesség elvén működik, hang- és vizuális riasztásokat váltva ki, amikor a szonda vízzel érintkezik. A víz felszínének helyzete a fúrólyuk nyílásánál található megfelelő acél mérőszalag jelölések leolvasásával azonosítható.

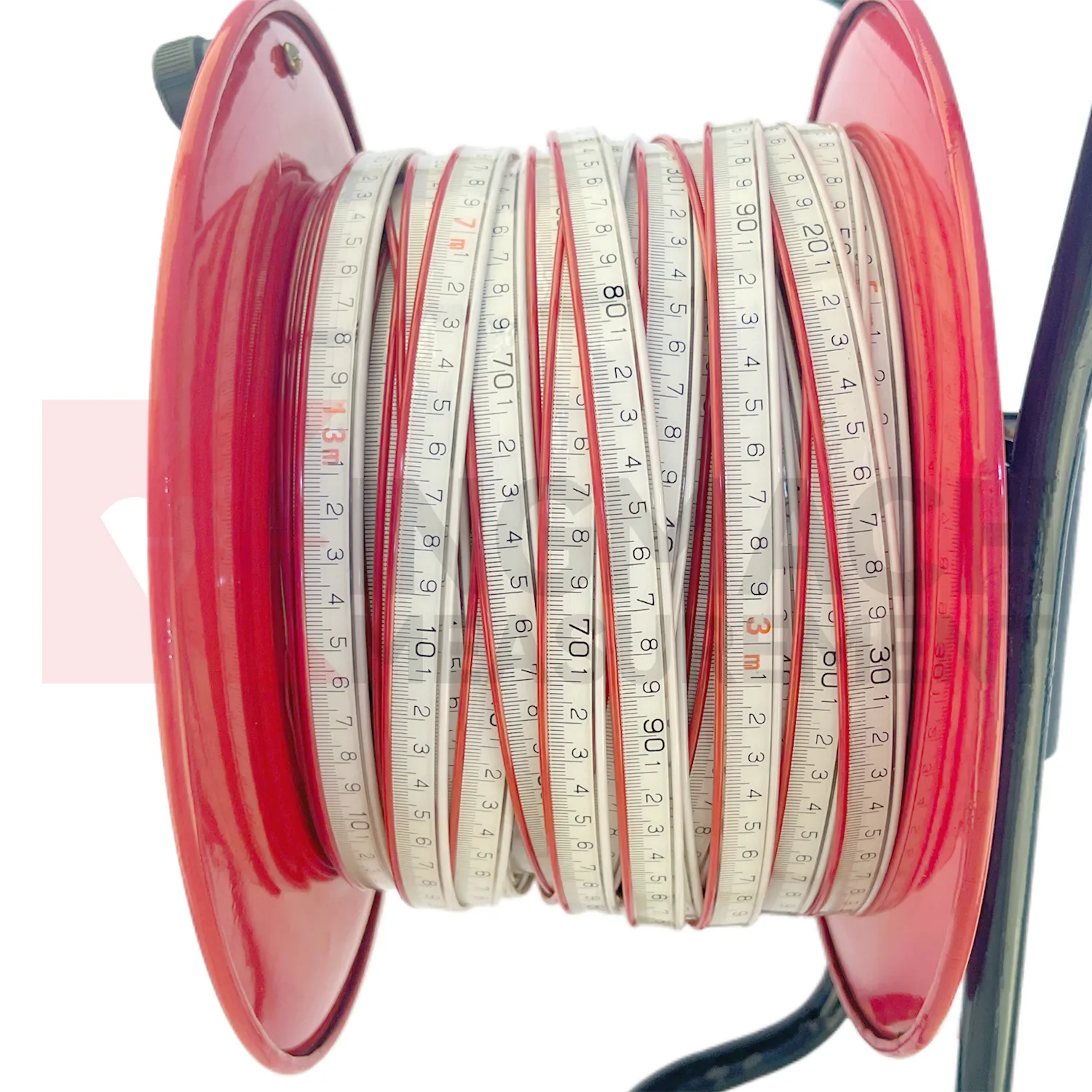

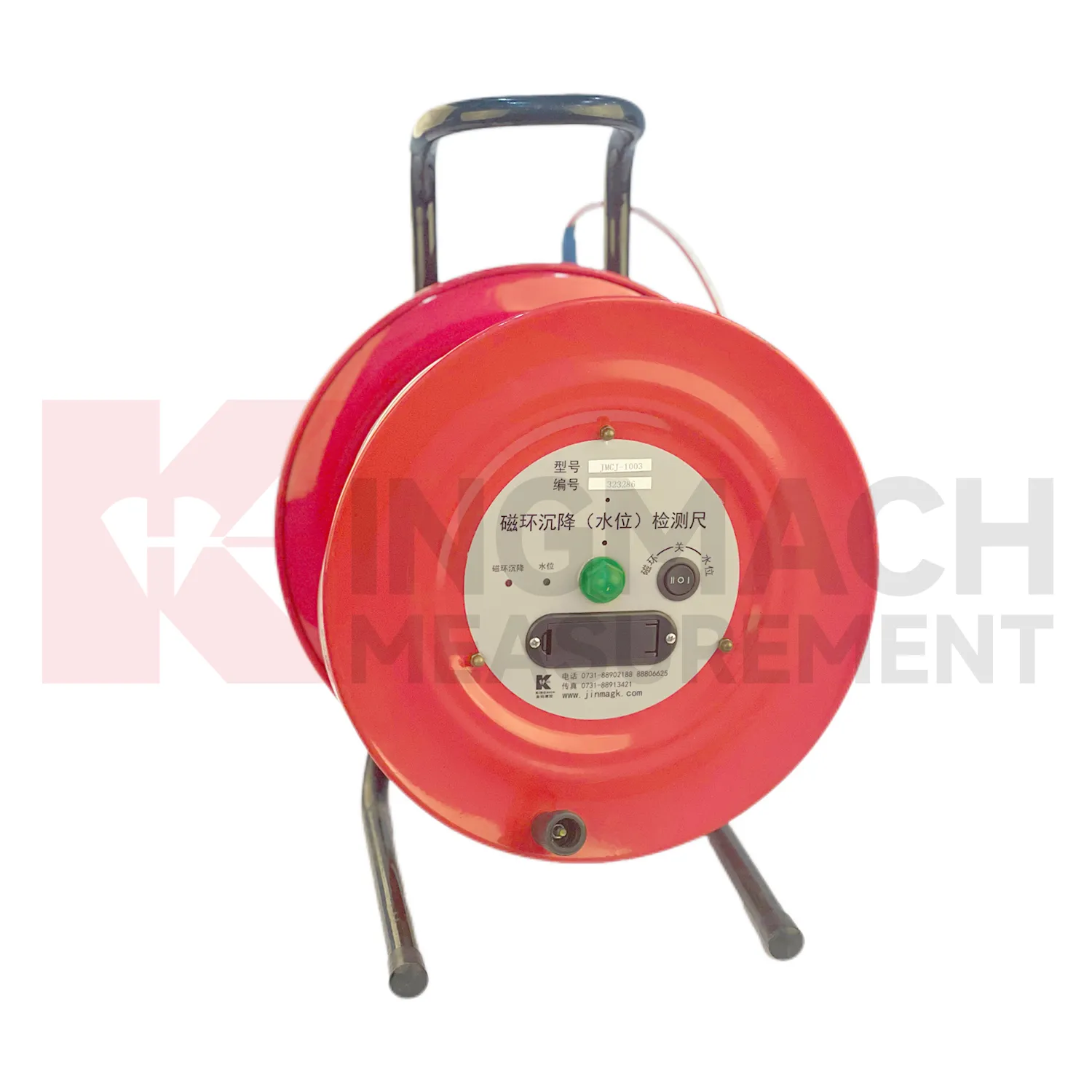

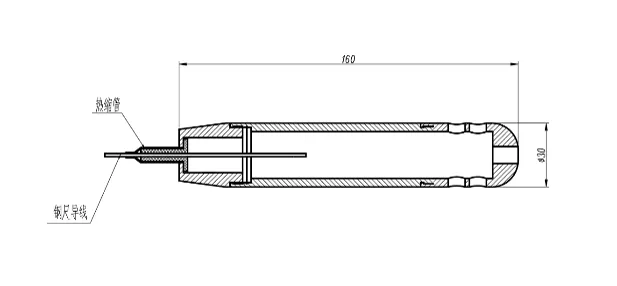

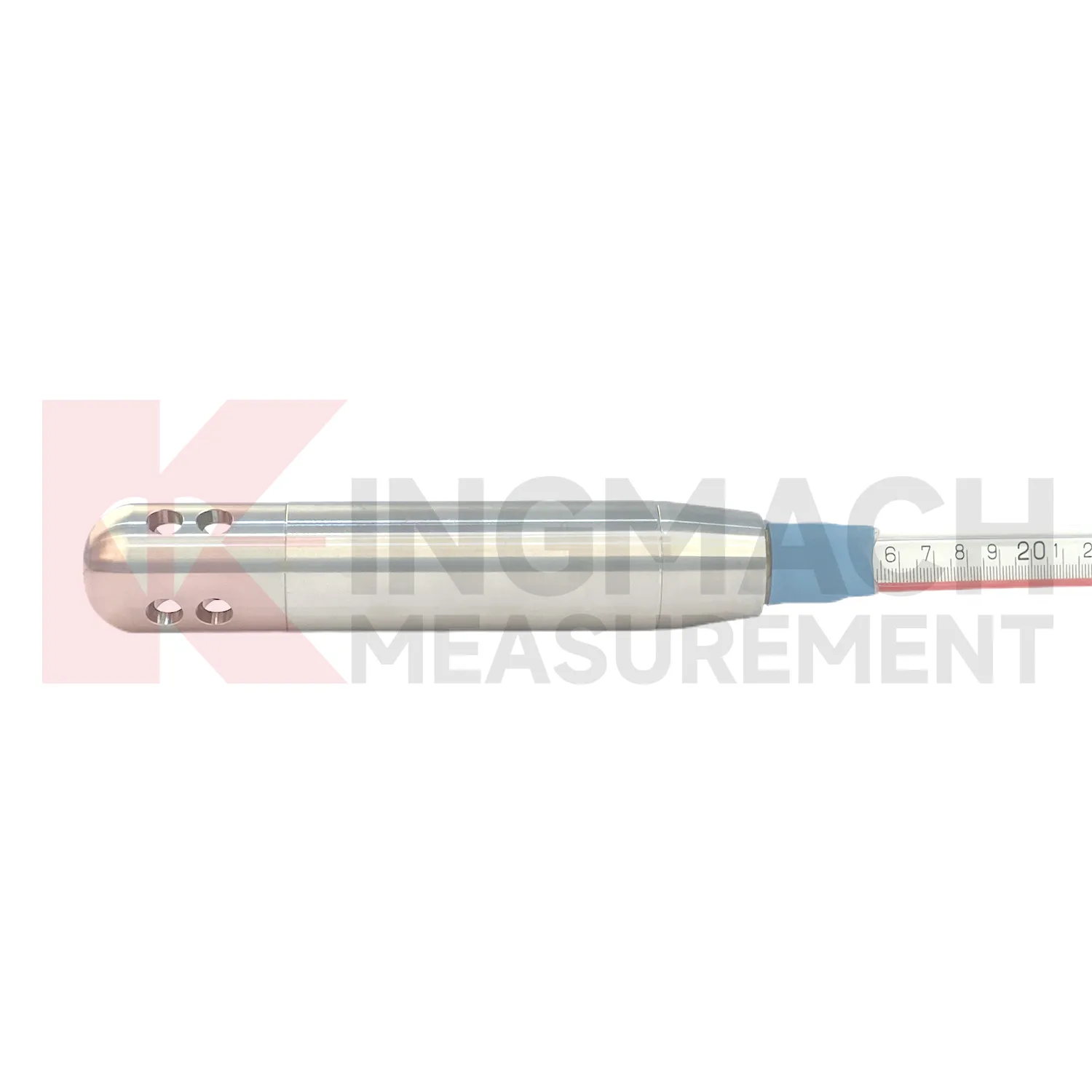

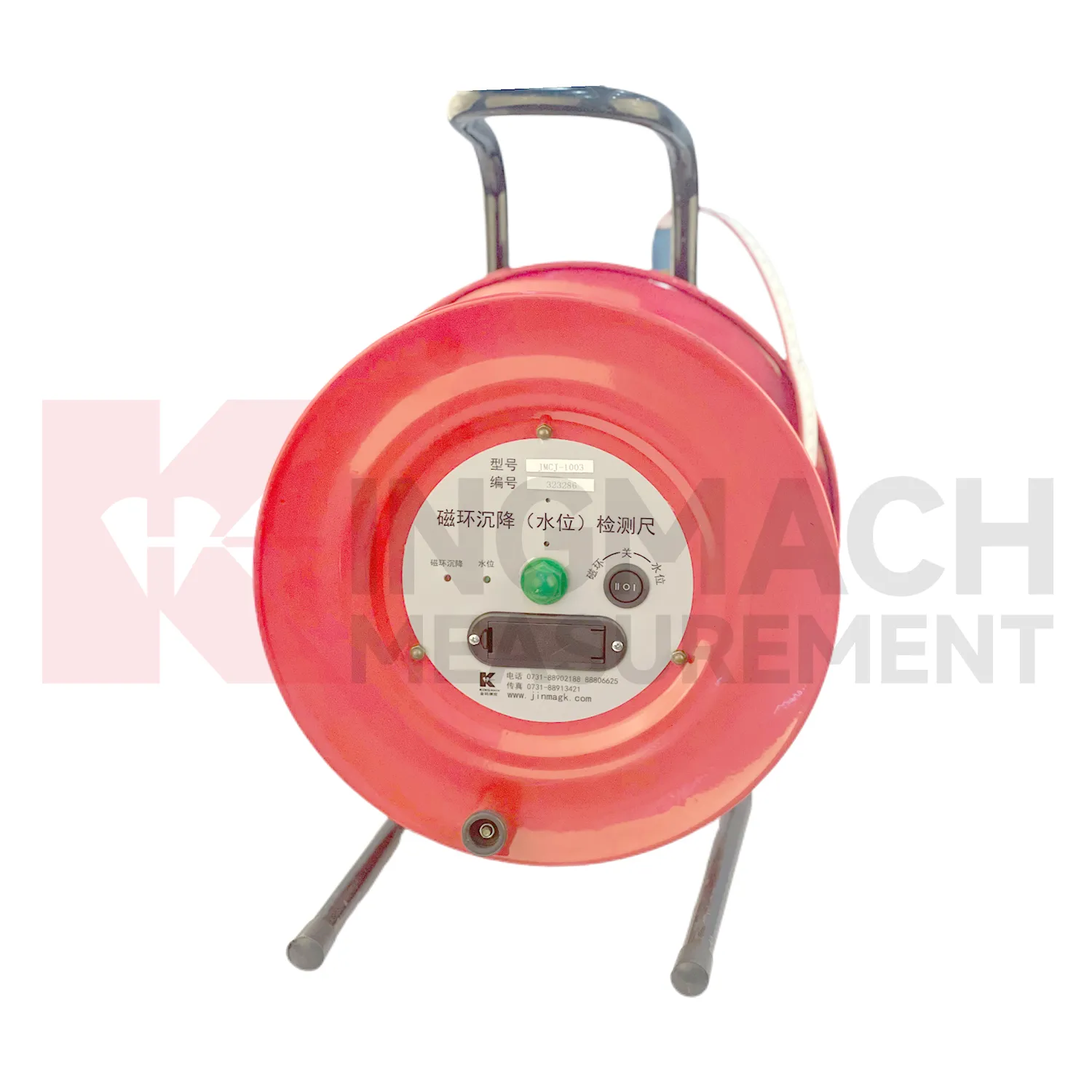

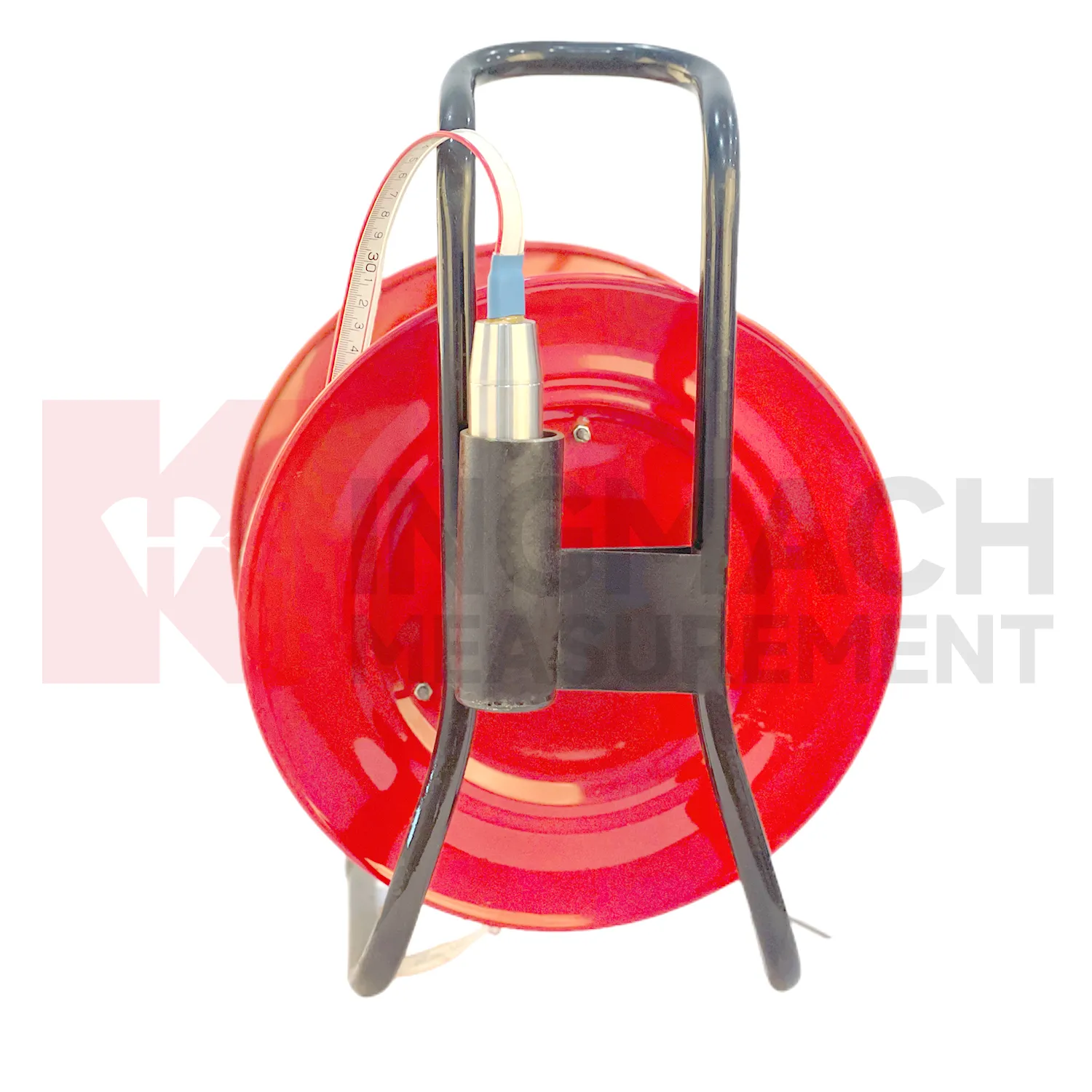

A mágneses gyűrűs elszámolású vízszintmérő három részből áll: egy tekercsből, egy mérőszalagkábelből és egy szondából. A szonda két modult tartalmaz: vízszint-érzékelő elektródákat és egy mágneses gyűrűérzékelő érzékelőt.

Alkalmazások

Alkalmazása a réteges települési mennyiségek és a felszín alatti vízszintek monitorozására vonatkozik alapozásban, aljzatban, alapgödrökben, töltésekben és egyéb földalatti építményekben. A vizsgálati adatok alapján települési trendek és vízszint-változások számíthatók a mért építmények stabilitásának és az építésbiztonságnak elemzésére.

Műszaki adatok
