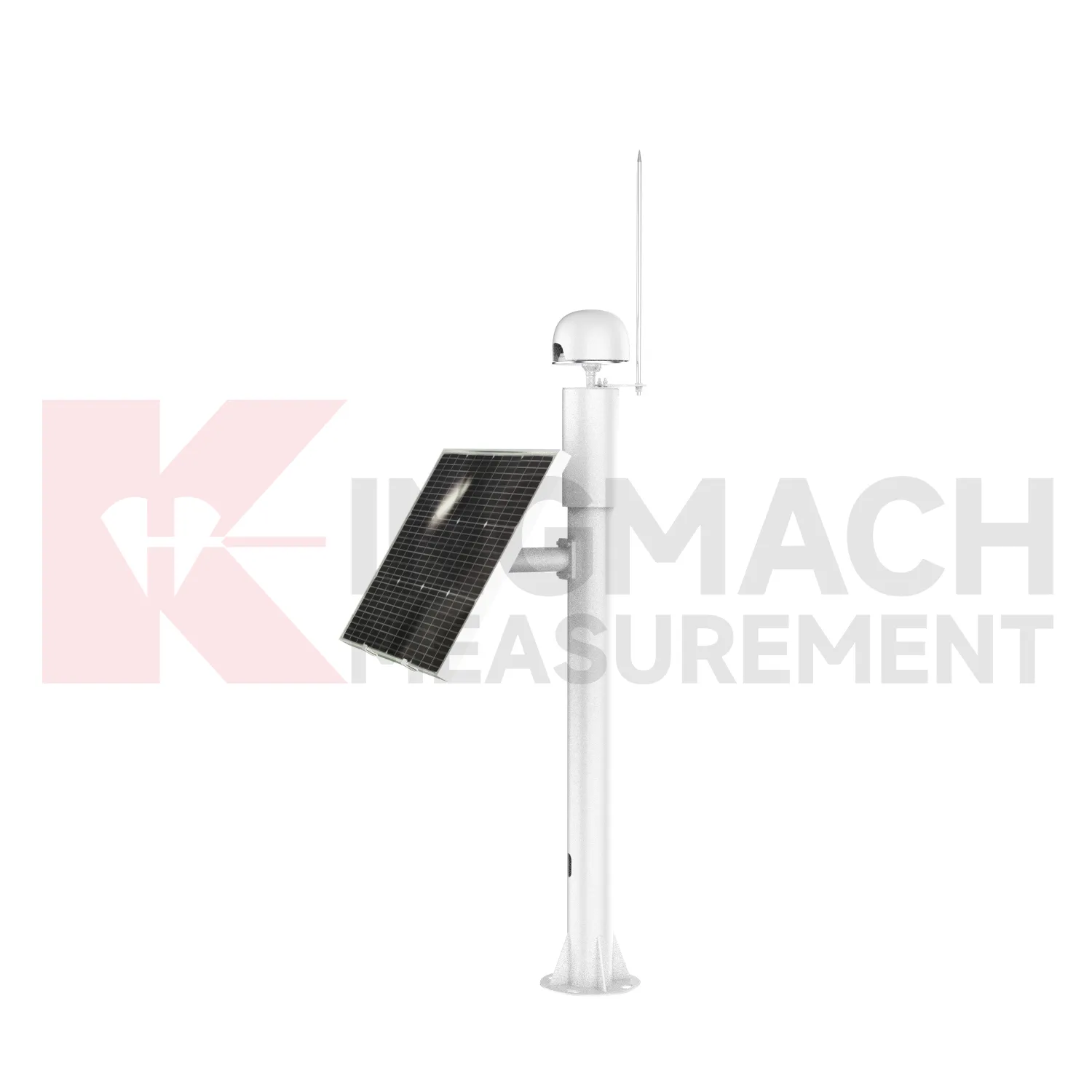

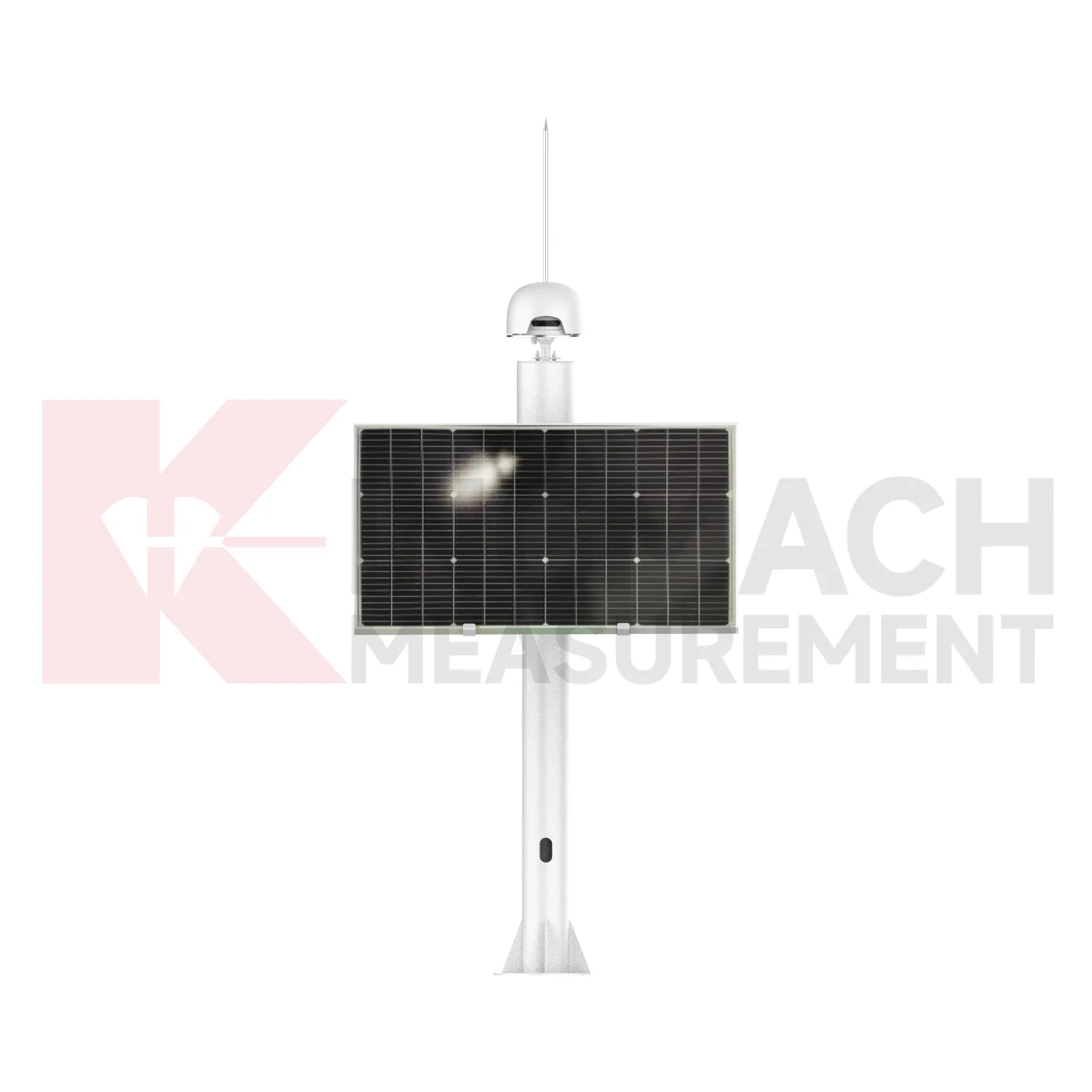

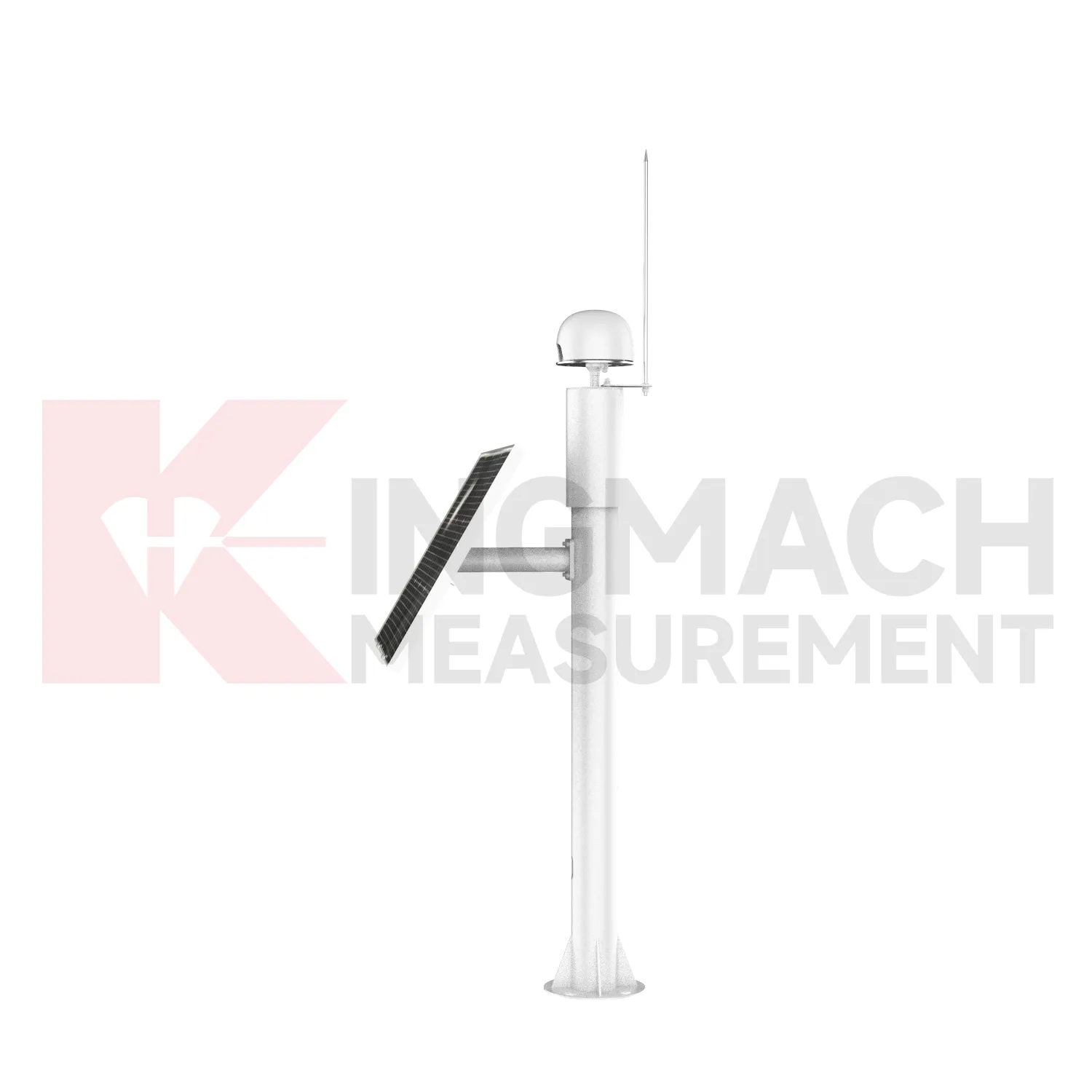

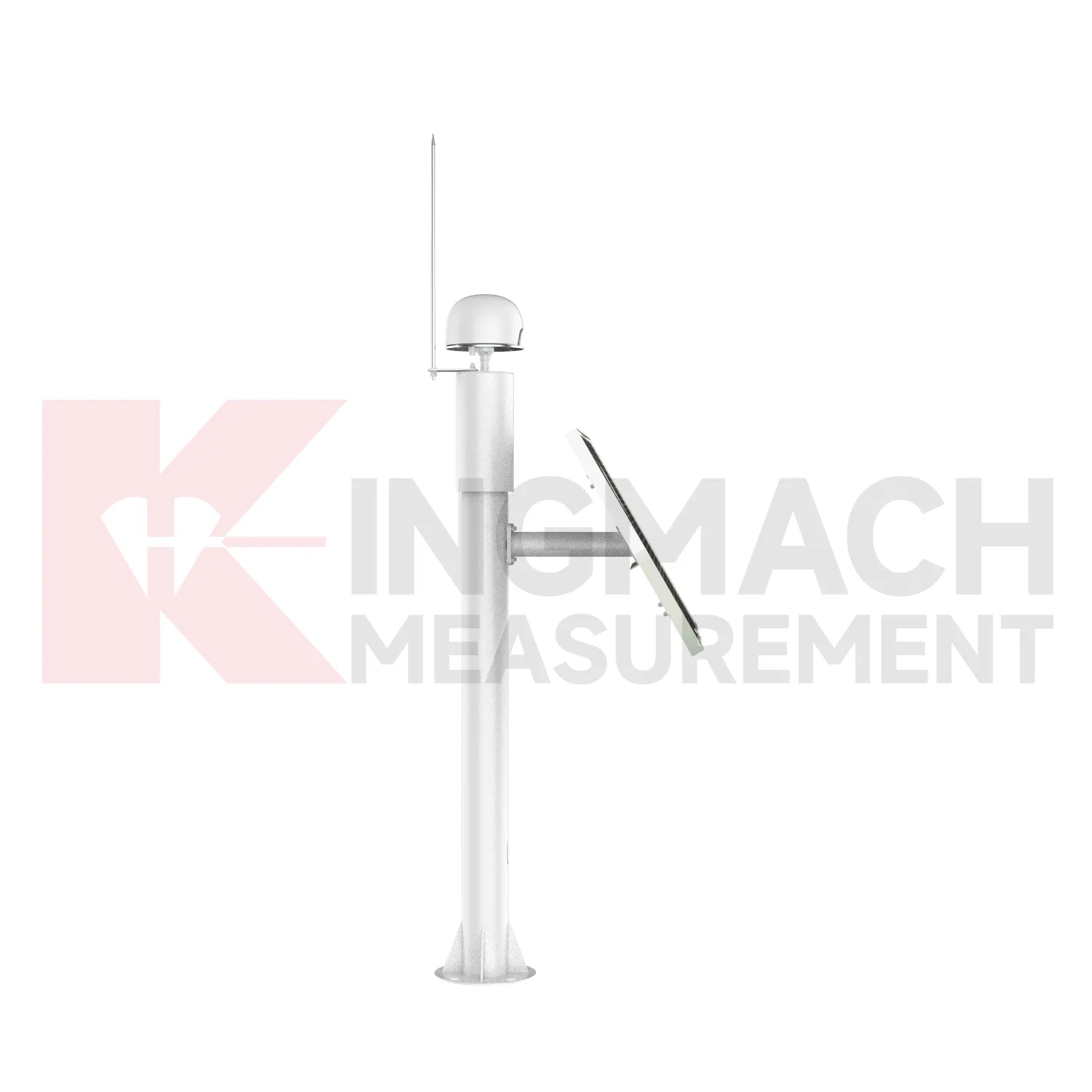

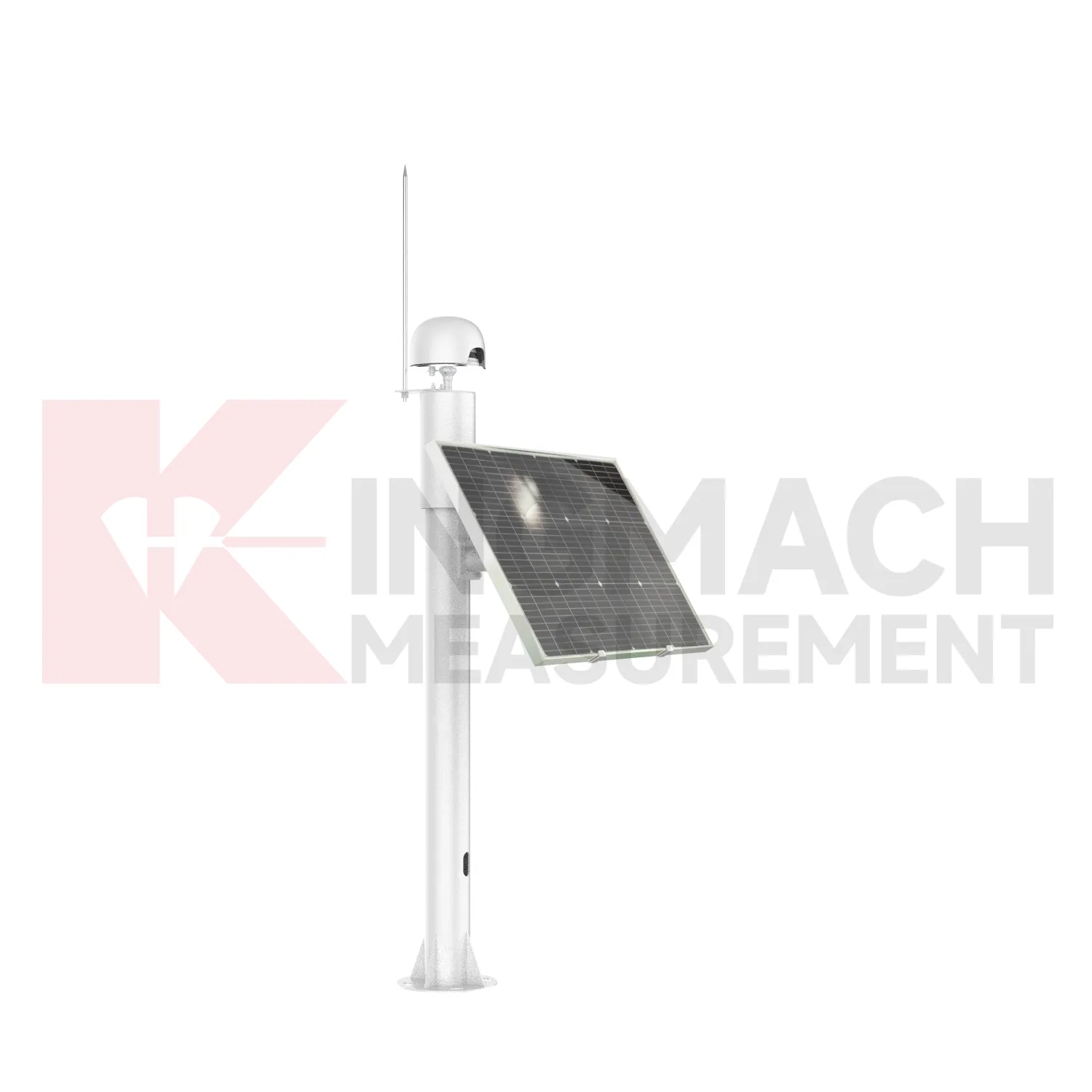

Integrált GNSS JMBD-1050YT

A JMBD-1050YT egy költséghatékony, alacsony fogyasztású, nagymértékben integrált GNSS vevő geológiai lejtőfigyeléshez és szerkezeti elmozdulások méréséhez. Nagy teljesítményű SoC chippel támogatja a többműholdas (BDS, GPS, GLONASS, Galileo) és többfrekvenciás helymeghatározást minden időjárási, felügyelet nélküli megfigyeléshez.

Letöltés

Ingyenes konzultáció

Általános termékinformáció

Származási hely:	Changsha, Kína
Márkanév:	Kingmach
Modellszám:	JMBD-1050YT
Tanúsítvány:	ISO9001, ISO14001, ISO45001

Termék Üzleti feltételek

Minimális rendelési mennyiség:	1 db
Ár:	Átruházható
Csomagolás részletei:	Kartonok vagy fa tokok. Egyedi csomagolási megoldások is rendelkezésre állnak.
Szállítási idő:	A teljes fizetés kézhezvételétől számított 30 napon belül szállítjuk.
Fizetési feltételek:	T/T előre.

Leírás

Bevezetés:

A JMBD-1050YT integrált Beidou távoli elmozdulásmérő rendszer egy költséghatékony, alacsony fogyasztású és nagymértékben integrált GNSS vevő, amelyet geológiai lejtőfigyelésre és szerkezeti elmozdulások mérésére terveztek. A nagy teljesítményű SoC chippel felszerelve támogatja a többműholdas (BDS B1/B2/B3, GPS L1/L2, GLONASS L1/L2, Galileo E1/E5b) és a többfrekvenciás nagypontosságú helymeghatározást, lehetővé téve a minden időjárási időben, felügyelet nélküli automatizált megfigyelést.
A rendszer egy felmérési szintű antennát, 4G/RS485 kommunikációs modulokat és egy energiagazdálkodási egységet integrál egy kompakt kialakításba. Napelemes töltéstámogatással ellátott 12V/35Ah lítium akkumulátorral működik, hosszú távú stabil működést biztosít távoli területeken. IP67-es vízállósági besorolásával és robusztus környezeti alkalmazkodóképességével (-40ºC~+85ºC) megbízhatóan teljesít zord mérnöki környezetben, valós idejű elmozdulási adatokat szolgáltatva a szerkezeti biztonsági értékeléshez.

Termékjellemzők:

Több műhold támogatása: Kompatibilis a BDS, GPS, GLONASS és Galileo rendszerekkel a stabil helymeghatározás érdekében összetett környezetben.

Magas szintű integráció: Egy egységbe integrálja a vevőt, az antennát, a kommunikációt és az energiagazdálkodást, leegyszerűsítve a telepítést és csökkentve a karbantartást.

Kettős kommunikációs mód: a 4G és az RS485 opciók különféle hálózati hozzáférési követelményeknek felelnek meg a távoli és helyszíni megfigyeléshez.

Autonóm tápegység: A napelemes + lítium akkumulátoros kialakítás biztosítja a zavartalan működést a hálózaton kívüli területeken, támogatja a 24 órás felügyelet nélküli felügyeletet.

Robusztus környezeti alkalmazkodóképesség: az IP67 vízszigetelés és a széles hőmérséklet-tartomány (-40ºC-+85ºC) ellenáll az esőnek, a pornak és az extrém hőmérsékleteknek.

Alkalmazások

Földtani tervezés: Lejtőstabilitás-figyelés, földcsuszamlás korai figyelmeztetés és talajsüllyedés mérés

Közlekedési infrastruktúra: Nagysebességű vasúti pályaelmozdulások, híddeformációk és alagútszerkezeti felügyelet

Vízerőművek és gátak: Gáttest telepítése, a tározó lejtőinek mozgása és a vízvédelmi projektek biztonsági ellenőrzése

Polgári épületek: Magas épületek alapeltolódása, műemlék épületszerkezeti stabilitás nyomon követése

Bányászat: A bánya rézsűjének és földalatti szerkezetének deformációinak megfigyelése

Műszaki adatok

Paraméter	Részletek
Pozícionálási pontosság	-Statikus: Vízszintes ±2,5mm, Magasság ±5mm- Dinamikus: Vízszintes ±8mm, Magasság ±15mm
Felbontás	1mm
Támogatott csillagképek	BDS (B1L/B2L/B3L/B1C/B2a/B2b), GPS (L1/L2), GLONASS (L1/L2), Galileo (E1/E5b)
Kommunikációs interfészek	4G, RS485
Tápegység	DC 9-24V (12V/35Ah lítium akkumulátorral és napelemes töltéssel kompatibilis)
Energiafogyasztás	1,5 W (tipikus)
Üzemi hőmérséklet	-40°C~+85°C
Tárolási hőmérséklet	-55°C~+95°C
Nedvességállóság	95% relatív páratartalom (nem kondenzálódó)
Vízálló minősítés	IP67
Antenna	Beépített felmérési fokozatú antenna (integrált kivitel)
Megbízhatóság	MTBF ≥35 000 óra
