I²C 4 csatornás dőlésmérő modul JMZX-4QH

Általános termékinformáció

Termék Üzleti feltételek

Leírás

Bevezetés:

A többpontos tandem mélyelmozdulásmérő egy több tömbből álló MEMS dőlésérzékelő-konstrukción alapul, amely egyetlen kábelen keresztül elektromosan összeköt több függőleges helyben elhelyezett dőlésmérő szálat a furatban. Az adatgyűjtő modul a többpontos, függőleges helyben elhelyezett dőlésmérő lánc mérési adatainak összegyűjtésére és az adatok vezetékes vagy vezeték nélküli feltöltésére szolgál.

Termékjellemzők:

1. Többpontos sorozatú csatlakoztatott függőleges, helyben dőlésmérő húr a mozgó műszertest része a fröccsöntési folyamatban, kicsi és könnyű, kábelen keresztül a mérőlyukban lévő összes érzékelő elektromos csatlakoztatásához, a mérőlyukban lévő összes érzékelő legfeljebb 4 csoportra osztható, mindegyik csoport független kommunikáció, nem zavarja egymást

2. Többpontos sorozatú csatlakoztatott függőleges dőlésmérő zsinór fizikailag az univerzális csuklóval és az összekötő rúddal van összekötve, a hossza a tervezési követelményeknek megfelelően van előállítva, és a mérési pont helyzete rugalmasan van elrendezve. Teljesen zárt vízálló és porálló kivitel, alkalmas különféle építési környezetekhez.

3. Az egyes fúrólyukakba beépített függőleges dőlésmérő zsinórokat gyárilag összeszerelik a testtel, kábelekkel, univerzális csuklókkal, hosszabbítórudakkal, felfüggesztéssel és gyűjtőegységgel a tervezett mérési pontok távolsága szerint, lehetővé téve az integrált szállítást és telepítést. Egyszerűen csatlakoztassa a hosszabbító rudakat a helyszínen, és helyezze be a szerelvényt a furatba az egyszerű, gyors és kényelmes telepítés érdekében.

4. Az ertikusan elhelyezett dőlésmérő sztring belsőleg elektronikus azonosítókkal és modellszámokkal van konfigurálva, hogy lehetővé tegye az automatikus felismerést és az intelligens számítást.

5. Az adatgyűjtő modul egy vezérelhető érzékelő tápegység kimenetet és négy downstream kommunikációs interfészt tartalmaz, amelyek automatikusan azonosítják és intelligens számítást hajtanak végre a függőleges helyben elhelyezett dőlésmérő lánc csatlakoztatásakor.

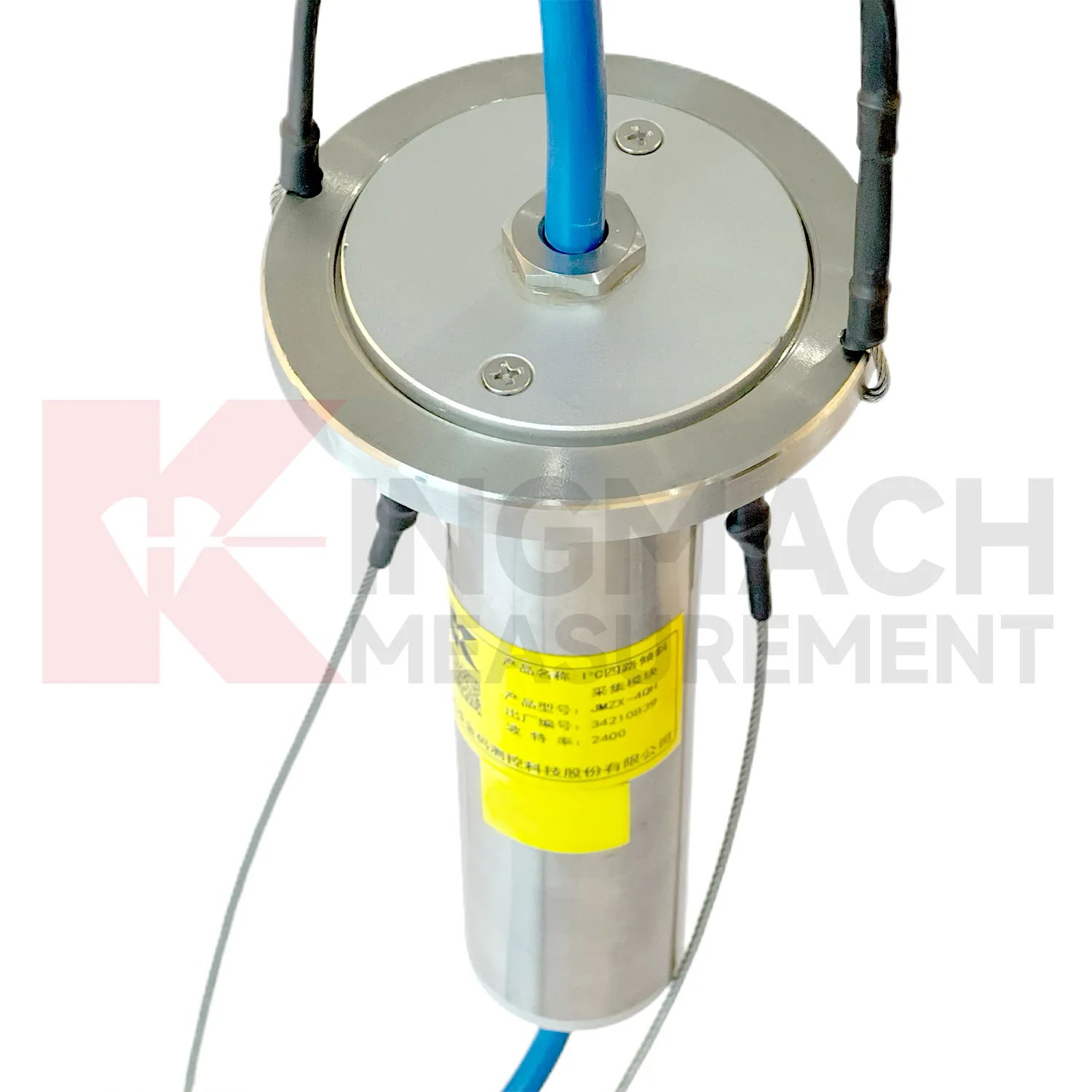

6. Az adatgyűjtő modul a dőlésmérő cső nyílásán belül van elhelyezve, víz- és porálló védelmet biztosítva, elkerülve a helyszíni építkezés zavarását, és minimálisra csökkentve a sérüléseknek való kitettséget.

7. Az alacsony fogyasztású üzemmód készenléti állapotban kikapcsolja az érzékelőket, és csak adatmérés céljából aktiválja őket.

Alkalmazások

Ez a termék egy cégünk által tervezett és gyártott, nagy pontosságú fix érzékelő dőlésszögek mérésére, amely gyorsan beépíthető. Integrált telepítést alkalmaz. A gyárból való kilépéskor a fúrólyukon belüli mérési pontok száma komplett készletként kerül beállításra. A dőlésmérő cső opcionálisan beépíthető és közvetlenül a belsejébe ágyazható. Automatikusan meg tudja határozni az érzékelő elhelyezési irányát, ami egyszerű és gyors. Különösen alkalmas fúrólyukon belül több pont dőlésszögének mérésére, valamint szerkezeti testek mély belső deformációjának megfigyelésére. Cégünk automatikus felügyeleti rendszerével kombinálva hosszú távú automatikus felügyeletet és intelligens deformációszámítást valósíthat meg.

Műszaki adatok
