GNSS JMBD-1050

Általános termékinformáció

Termék Üzleti feltételek

Leírás

Bevezetés:

A GNSS egy új generációs, minden időjárási körülmények között felügyelet nélküli automatizált helymeghatározó rendszer, amelyet egy nagy teljesítményű és nagy pontosságú System-on-Chip (SoC) segítségével fejlesztettek ki, és támogatja a több konstellációt és a többfrekvenciás nagy pontosságú helymeghatározást. Kompatibilis a kínai BeiDou Navigation Satellite System (BDS B1/B2), az Egyesült Államok GPS (L1/L2), az orosz GLONASS (L1/L2) és az európai Galileo (E1/E5b) jeleivel. A mérnöki projektek megfigyelési pontjain elhelyezett egy vagy több pozicionáló egységből álló rendszer vízszintes és függőleges elmozdulásokat mér. Ez a rendszer minden időjárási körülmények között pilóta nélküli automatizált elmozdulásmérő rendszert alkot.

Működési elv:

1. Érzékelő elve:

A nagy teljesítményű és nagy pontosságú SoC chipekre épülő GNSS lokátorok új generációja támogatja az egész rendszer többfrekvenciás, nagy pontosságú pozicionálását. Ez egy olyan technológia, amely atomóra-időzítő rendszerrel ellátott mesterséges földi műholdak jeleit veszi, és pontméréseket végez. A pozícionáló nem kevesebb, mint négy műhold időzítési kódolását fogadja, és a megoldással magának a lokátornak a pozíciója is meghatározható, dinamikus monitorozás valósítható meg.

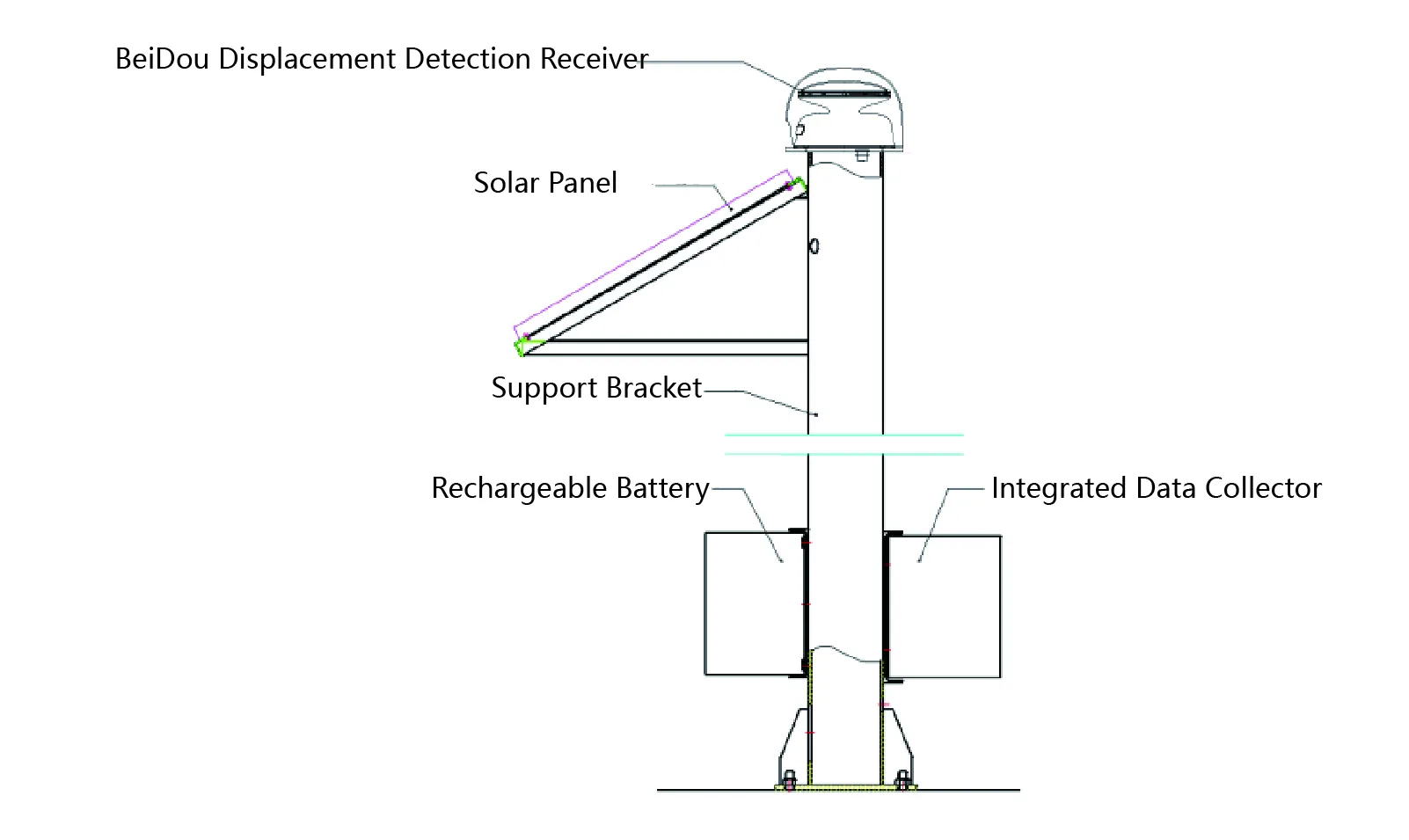

A GPS Remote Displacement Measurement System egy GNSS (teljes rendszer) lokátorból, tartókonzolból, napelemekből, akkumulátorokból stb.

2.Rendszer elve:

Egy több helymeghatározó műszerből álló rendszer méri saját pozíciójukat, miközben koordinált differenciálszámítást hajt végre kölcsönös összekapcsoláson keresztül, lehetővé téve a nagy pontosságú relatív elmozdulás mérését. Az ilyen mérnöki projektekben a lokátor egyformán elrendezhető alapponttal, tesztponttal, megkapja a vizsgálati pont nagy pontosságú helyzetváltozási értékét a nullaponthoz képest.

A termék megjelenése:

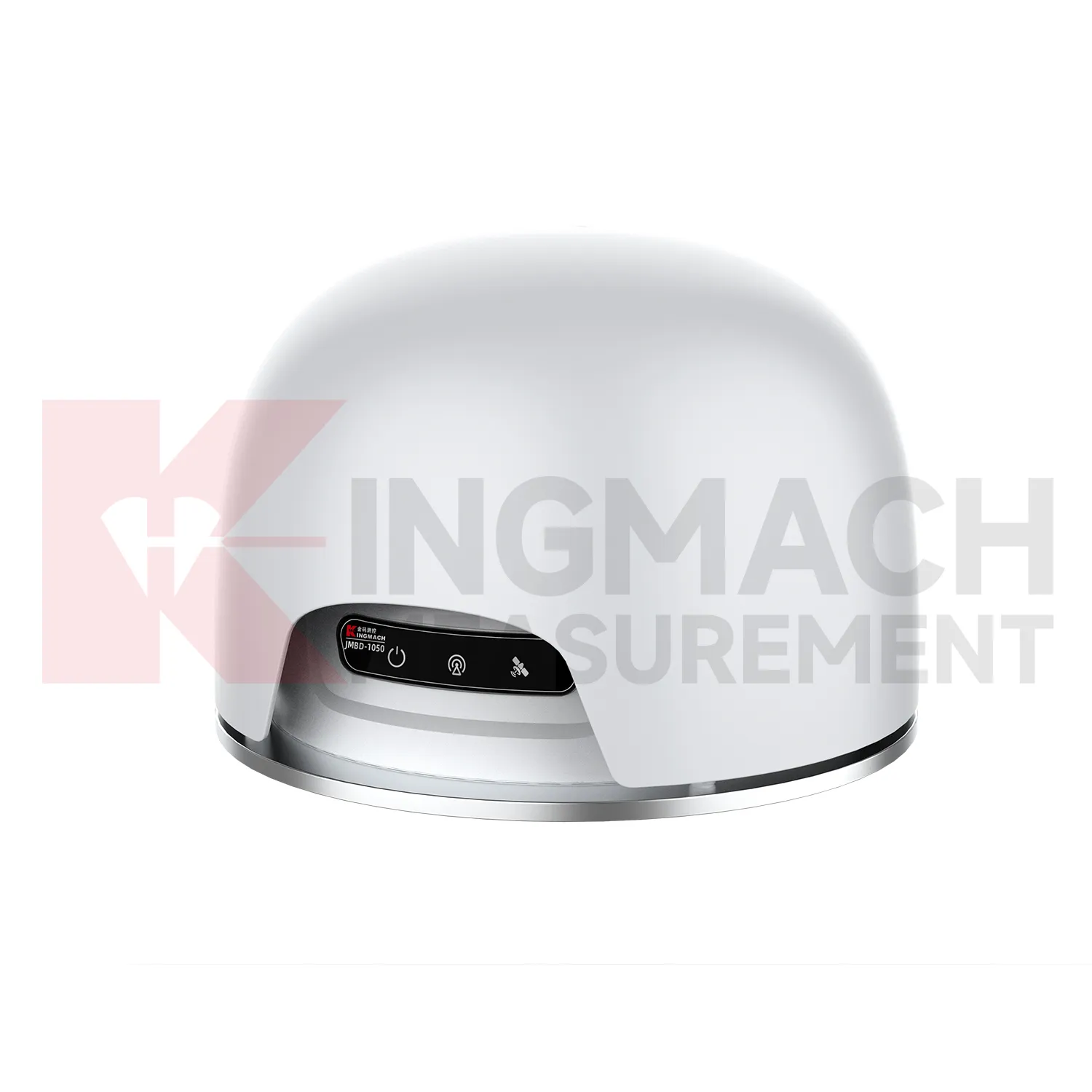

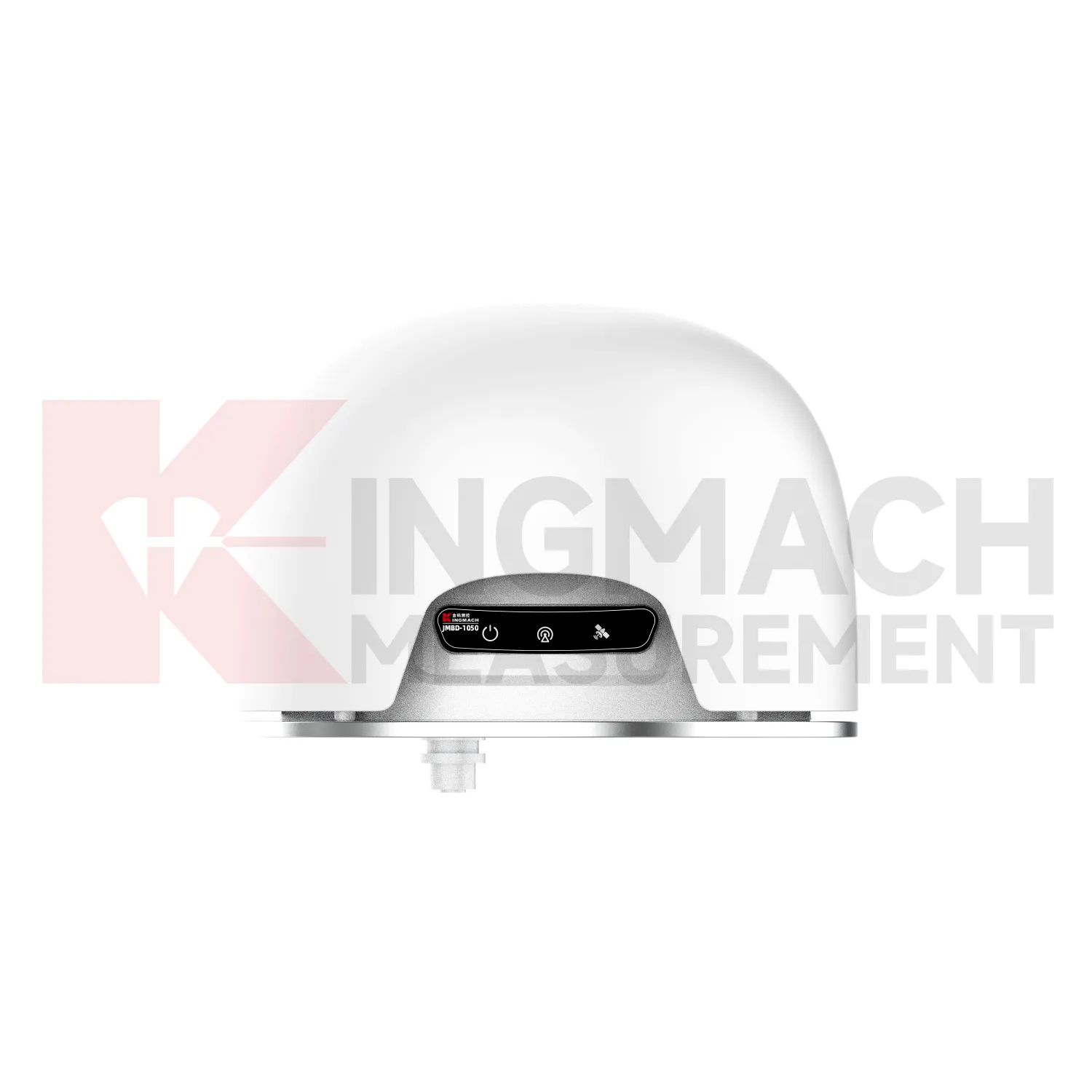

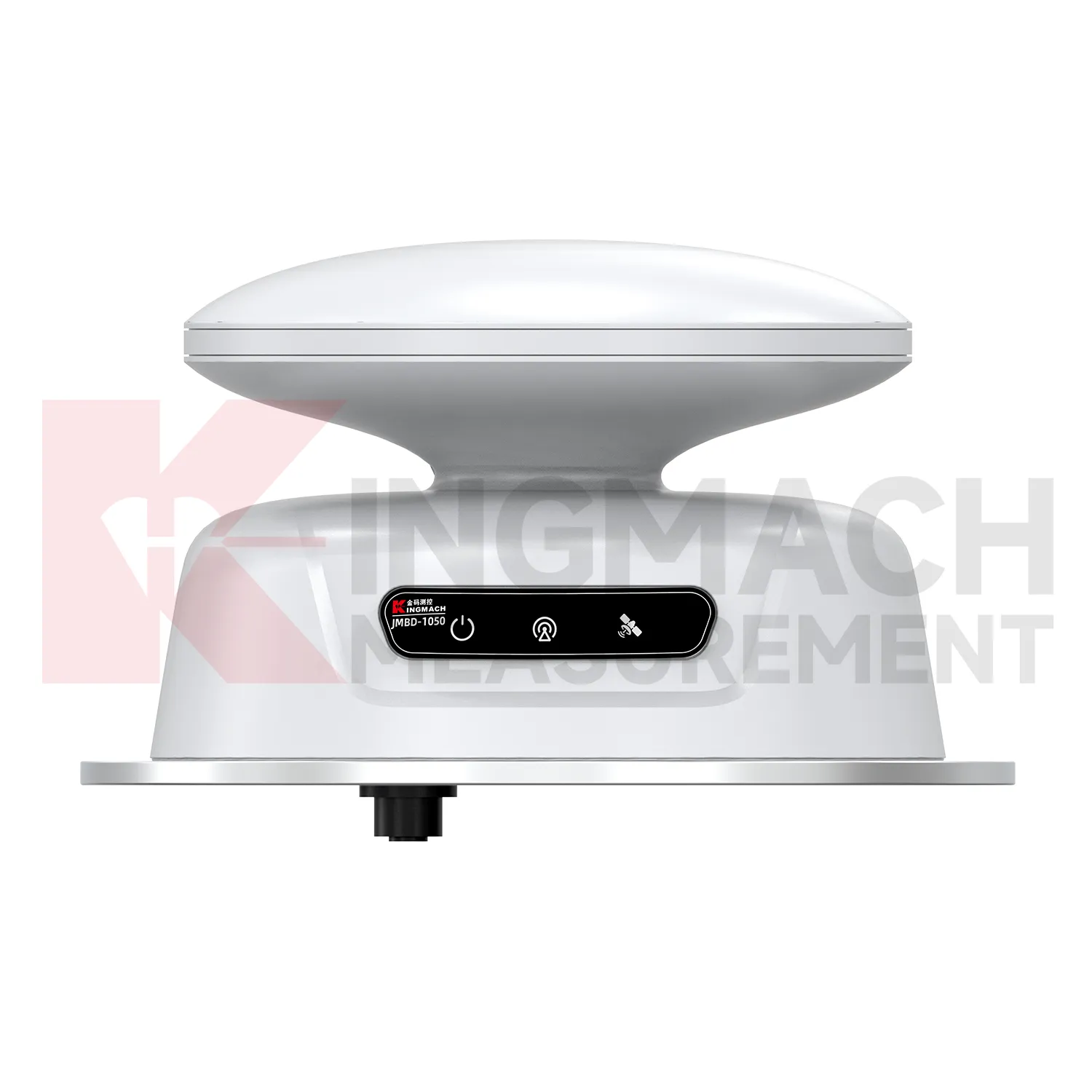

A JMBD-1050 host panel 3 jelzőt és 1 interfészt tartalmaz.

1. Tápellátást jelző lámpa: A világító azt jelzi, hogy a tápfeszültség csatlakoztatva van;

2,4G jelzőfény: A világító normál 4G hálózati kommunikációt jelez;

3. GNSS helymeghatározást jelző lámpa: A világítás sikeres helymeghatározást jelez;

4. Tápfeszültség és RS485 kommunikációs interfész.

Alkalmazások

Széles körben alkalmazzák olyan mérnöki területeken, mint a lejtők, nagysebességű vasutak, hidak, épületek, bányák és gátak a szerkezeti relatív elmozdulásváltozások pontos mérése érdekében.

Műszaki adatok
