Integrált átfogó adatgyűjtési modul JMZX-4/8GH-RTU

Általános termékinformáció

Termék Üzleti feltételek

Leírás

Bevezetés:

Az Integrated Comprehensive Acquisition Module (JMZX-4/8GH-RTU) egy automatizált többjeles átfogó adatgyűjtési modul, amelyet cégünk indított el. Adatokat gyűjthet olyan jeltípusú érzékelőktől, mint a rezgő vezeték, feszültség, ellenállás és RS485. A modul napelemes töltésvezérlő áramkört, lítium akkumulátort, vezeték nélküli 4G modult, paramétertárolást, adatgyűjtést stb. integrál, megvalósítva a gyűjtés, tápellátás és adatfeltöltés integrációját. A termék felhasználható különféle geotechnikai mérnöki és építmények (tározógátak, hidak, alagutak, rézsűk, romos házak, bányák, atomerőművek és polgári épületek stb.) biztonsági monitoring projektjeiben, adattámogatást és megítélési alapot biztosítva a projekt aktuális helyzetéhez és biztonságához a mérnöki építési és üzemeltetési vezetők számára. Hordozható kialakítású, kompakt méretű, vízálló és porálló tulajdonságokkal rendelkezik.

Termékjellemzők:

1. Rendkívül intelligens és moduláris integrált kialakítást alkalmaz, amely támogatja az automatikus azonosítást és az intelligens számítást, valamint automatikusan kiszámítja a fizikai mennyiségeket (feszültség, terhelés, elmozdulás, hőmérséklet stb.) és automatikusan jelenti azokat.

2. Támogatja a távoli frissítést és karbantartást, valóban felügyelet nélküli működést biztosítva.

3. 32 bites mikroprocesszort használ, nagy teljesítményű számítási és feldolgozási képességekkel, ami jelentősen javítja a rendszer hatékonyságát.

4. Támogatja a külső töltést Type-C interfészen keresztül.

5. Különféle típusú érzékelőkhöz férhet hozzá, mint például RS485 busz típusú érzékelők, intelligens induktív frekvenciamodulált érzékelők, rezgőhuzalos érzékelők, feszültségjel-érzékelők és 3K termisztoros hőmérők.

6. Az érzékelő interfészek mindegyike elszigetelt kialakítású, nagymértékben javítva a modul villámvédelmi teljesítményét.

7. Beépített 4G/5G teljes hálózatra kiterjedő kommunikáció, amely támogatja a felhasználói SIM-kártyákat és az IoT-dedikált hálózati kártyákat (APN-kártyákat), valamint támogatja a belső hálózati szerverekre történő adatfeltöltést közvetlenül a külső hálózaton keresztül. Támogatja a felhasználó által testreszabott protokollokat, például a TCP-t, az MQTT-t és a HTTP-t, és támogatja az adatok feltöltését meghatározott platformokra, akár 4 adatközpont-cím küldését is.

8. Kis fogyasztású kivitel. Az időzített gyűjtés beállítása után az energiafogyasztás csökkentése érdekében a nem mérési idő alatt automatikusan alvó üzemmódba lép. Támogatja az automatikus időzítést és a távoli ébresztést.

9. A modul többféle adatgyűjtési módszert támogat, például a valós idejű gyűjtést, az egyszeri gyűjtést, az időzített gyűjtést, a küszöbérték által kiváltott gyűjtést és az aktív feltöltést. Az időzített gyűjtési intervallum paraméter konfigurálható (1min～24H), és a titkosított gyűjtés automatikusan végrehajtható a küszöbértéknek megfelelően. Támogatja az adatok automatikus tárolását, ha a hálózat megszakad. A beépített tárolókapacitás támogatja az előzményadatok több mint 1 éves mentését, és támogatja az offline átviteli/újraátviteli funkciókat.

10. A modul egy napelem panelt és egy beépített lítium akkumulátort tartalmaz, beépített szoláris töltésvezérlő áramkörrel, amely lehetővé teszi a hosszú távú adatgyűjtést. Félóránkénti egyszeri gyűjtési gyakorisággal 30 egymást követő felhős és esős napon tud normálisan működni.

11. Könnyen hordozható, kompakt méretű, víz- és porálló.

Műszaki adatok

1. Tápellátás módja: Belső akkumulátoros tápegység
2. Töltőfeszültség: DC5V
3. Modul csatornák:

JMZX-4GH-RTU: 1×RS485 buszgyűjtő csatorna, 4× analóg jelgyűjtő csatorna

JMZX-8GH-RTU: 1×RS485 buszgyűjtő csatorna, 8× analóg jelgyűjtő csatorna

4. Üzemi hőmérséklet: -30 ～+60℃
5. Üzemi páratartalom: 0-95%RH
6. A CH1-CH4/CH8 modul hozzáférhet olyan érzékelőkhöz, mint a rezgőhuzal típus, az induktív frekvenciamodulált típus, a feszültség típusa, az ellenállás típusa és a frekvencia típusa. A mérési pontosság és felbontás a következő:

   Érzékelő típusa	Mérési pontosság	Felbontás
   Rezgő huzal	Frekvencia: ±0,2Hz; Hőmérséklet: 0,5℃	Frekvencia: ±0,01 Hz; Hőmérséklet: 0,1℃
   Induktív frekvenciamodulált eltolásmérő	Elmozdulás: 0,5%FS; Hőmérséklet: 0,5℃	Elmozdulás: 0,1mm; Hőmérséklet: 0,1℃
   Szabványos analóg	Feszültség: 0,1%FS; Áram: 0,1%FS	Feszültség: <0,1mV; Áram: 0,5uA
   Ellenállás	Ellenállás értéke: 10Ω	Ellenállás értéke: 0,1Ω

7. Védettség: IP67

8. Áramfelvétel: Készenléti: <3mW; Működés: <1,5W

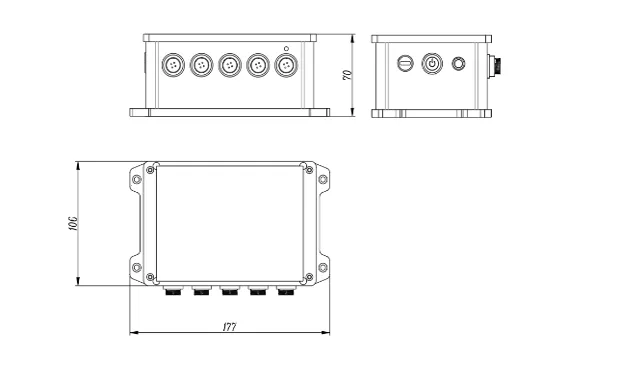

9. Külső méretek:

   JMZX-4GH-RTU: 106mm × 140mm × 70mm (antenna nélkül)

   JMZX-8GH-RTU: 106mm × 140mm × 92mm (antenna nélkül)
