Gyorsulásmérő (triaxiális tengely) JMCZ-2093AD, W

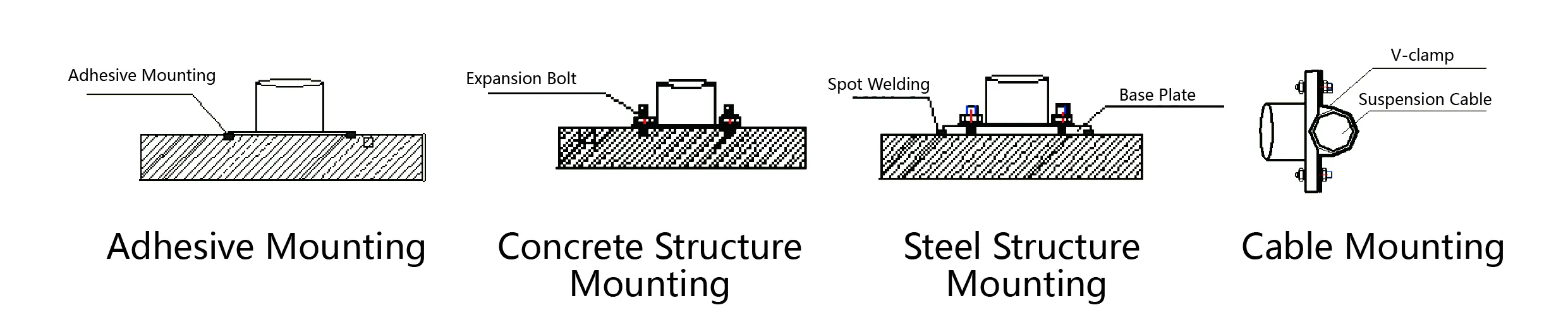

A gyorsulásmérő (triaxiális tengely) egy kapacitív 3D-MEMS érzékelő MCU-val. Háromtengelyű gyorsulást és rezgésfrekvenciát mér, könnyen telepíthető, vasútra, hidakra vonatkozik. Alkalmas szerkezeti rezgések és kábelfeszesség figyelésére.

Letöltés

Ingyenes konzultáció

Általános termékinformáció

Származási hely:	Changsha, Kína
Márkanév:	Kingmach
Modellszám:	JMCZ-2093AD, W
Tanúsítvány:	ISO9001, ISO14001, ISO45001

Termék Üzleti feltételek

Minimális rendelési mennyiség:	1 db
Ár:	Átruházható
Csomagolás részletei:	Kartonok vagy fa tokok. Egyedi csomagolási megoldások is rendelkezésre állnak.
Szállítási idő:	A teljes fizetés kézhezvételétől számított 30 napon belül szállítjuk.
Fizetési feltételek:	T/T előre.

Leírás

Alkalmazás:

A JMCZ-2093AD/AW triaxiális gyorsulásmérő egy kapacitív 3D-MEMS technológián alapuló érzékelő, amely integrálja az MCU-t és az adatokat.

feldolgozó áramkör, amely képes mérni a triaxiális gyorsulást, a rezgési frekvenciát és egyéb paramétereket. Egyszerű felépítésének és könnyű telepíthetőségének köszönhetően széles körben alkalmazható szerkezeti testek rezgésfrekvenciájának, gyorsulásának és kábelerő-alapfrekvenciájának mérésére vasúti, híd-, építőipari, jármű-/hajó-, gép-, kohászat- és szállítóiparban.

Működési elv:

A kapacitív 3D-MEMS technológián alapuló triaxiális gyorsulásmérő integrálja az XYZ-tengely gyorsulásmérését és az RS485 digitális interfészt. Az érzékelő belső érzékelő/mérő komponenseket és vegyes jelű ASIC alkalmazás áramkört tartalmaz, a feldolgozott jelek pedig rugalmasan továbbíthatók a digitális interfészen keresztül. Tervezési, gyártási és tesztelési folyamatai megfelelnek a nagy stabilitási, nagy megbízhatósági és minőségi szabványoknak, viszonylag stabil teljesítményt biztosítva széles hőmérsékleti és rezgési tartományokban.

Alkalmazások

- Szerkezeti rezgésfigyelés

- Ütés- és robbantásfigyelés

- Kábelfeszesség mérés

- Földrengés és összeomlás megfigyelése

Műszaki adatok

Gyorsulásmérés	JMCZ-2093AD(dynamic)	JMCZ-2093AW(dynamic)
Frekvencia tartomány	0,2–25 Hz (triaxiális)/0,2–50 Hz (egytengelyes)
Gyorsulási tartomány	±2g
Gyorsulási felbontás	0,817 mm/s²
Pontosság	1mg
Mintavételi/feltöltési arány	50 Hz (triaxiális) / 100 Hz (egytengelyes)
Tápegység	DC 9V-24V
Kimeneti jel	RS485 jel	Beépített 4G DTU, TCP protokoll
Baud Rate	9600
Energiafogyasztás	<0,5W	<2W
Üzemi hőmérséklet	-40℃~+85℃
Vízálló minősítés	IP68

Kábel erő mérése	JMCZ-2093AD (statikus)	JMCZ-2093AW (statikus)
Természetes frekvencia	0,3-50 Hz
Erőtartomány	10-10 000 kN
Kábel paraméterek	Hossza: 2-500 m Átmérő: 6-150 mm
Frekvencia pontosság	0,5% ± 0,001 Hz
Erő pontosság	A K együttható pontossága határozza meg. Példa: Ha a K pontossága 1%, az erő pontossága 2%
Tápfeszültség	DC 9V-24V
Kimeneti jel	RS485 jel	Beépített 4G DTU, TCP protokoll
Baud Rate	9600
Energiafogyasztás	<0,5W
Üzemi hőmérséklet	-40℃~+85℃
Vízálló minősítés	IP68
